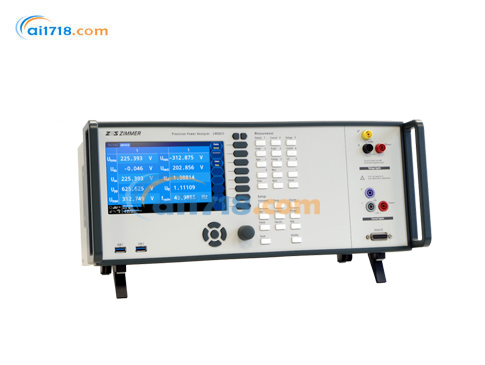

德国GMC-Instruments LMG611高精度功率分析仪-爱仪器仪表网

德国GMC-Instruments LMG611高精度功率分析仪由爱仪器仪表网代理，本产品1500VDC宽频单通道功率分析仪LMG611创新的双路径架构同时测量窄带和宽带值，高带宽和高采样，触屏操作，非常适合单相产品待机功率及能耗测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

LMG611高精度功率分析仪介绍

主要性能：1500VDC宽频单通道功率分析仪LMG611创新的双路径架构同时测量窄带和宽带值，高带宽和高采样，触屏操作，非常适合单相产品待机功率及能耗测试。

LMG611高精度功率分析仪特点

谐波：依照IEC/EN61000-4-7标准进行谐波和间谐波测量。仪器显示到1000次。通过指令调用到2000次
脚本编辑器：用于特殊应用的灵活的脚本编辑工具方便的计算功率分析仪的所有衍生变量
自定义菜单：创建面向客户的特定应用的菜单
同时性：电压、电流、功率以及谐波的同时测量列表或者图形化显示
灵活的滤波器：信号滤波器的频率、类型、特性都可以自由设置
即插即测量：电流传感器连接后自动识别及供电连接方便，无配置错误风险
同步源：同步到不同频率的信号源
闪变：依照IEC/EN61000-4-15测量闪变
采样值：通过接口直接获取高分辨率的采样值和谐波值
事件触发：基于事件的采样值记录
智慧视觉：智能附件功能，方便评估测量值
触摸屏：7寸，1024*600
遥控:扁平化的操作层次结构，快速访问所有重要菜单项
所有设备功能的实时显示，远程操作和数据可视化
全新的GUI界面，操作流畅无需思索
CAN总线:通过CAN总线简便提供测量值
储存容量:内置了高容量的存储介质，标配16G固态硬盘，可增配250G固态硬盘。可外接USB3.0储存介质。即便是设置快的周期也能进行长时间的内部数据存储
通讯:通过千兆以太网,RS232和DVIGA提供杰出的通讯能力

*测量——由于Z小的延迟误差
现代变频器中用于提高效率的快速开关半导体会产生极其陡峭的电压边缘。由此产生的电容电流对电机的轴承和绝缘造成应力，——这可能导致过早失效。

电机滤波器(例如 dU/dt滤波器)会衰减陡峭的电压梯度,尽管它们本身由于滤波器自身频率(通常 > 100 kHz)的瞬态震荡而产生功生功率损失。LMG611汽车功率分析仪的宽频率范围和电流、电压之间的极小延迟允许在此频率下对滤波器进行极其*的功率损耗测量，包含低功率因数下的测量.这也适用于高10MHz 的高频功率测量，这要求电流、电压通道设计成Z小的延迟误差。在LMG611上，此误差小于3ns，这相当于在50Hz时的相角误差小于1μ弧度。这使LMG611适合测量变压器、扼流圈、电容器和超声波发生器等的小相角时的功率损耗。不需要额外的选件和调整，LMG611标准配置已经完Q能够执行这些任务。通常使用电流、电压互感器测量大功率电路。可以校正这些互感器的相角，以提高测量精度。

易于使用——带或不带触摸屏
为了确保LMG611充电桩功率检测装置可在所有条件下使用，已特别注意通用性。所有显示模式和设置选项都可以通过触摸屏或按键操作，无一例外。优化的设计始终将按键链接到屏幕上的相关视图和设定选项。

有效地使用仪器几乎不需要熟悉。图形用户界面引导用户不绕道而行地访问所需的数值，无论是电压或电流的真有效值、相关的谐波或累积值，访问这些值通常只需按一下按钮。

此外，用户自定义视图允许把单独的测量值进行编组，这样所有的参数总是一目了然。这种符合人体工程学的操作方式和相关的时间节省直接有助于LMG611的高效使用。显示屏右侧的八个特定于上下文的双功能键，其功能始终与屏幕上右侧相应位置的描述相对应，对于易用性尤其重要，任何人都能一目了然地知道它的功能。双功能键的设计可以快速的配置相应的参数，不需要再切换无关的视图。当操作设备时对功能和控制有疑问，可随时按帮助键调出并显示使用手册的相关章节。

电流传感器 / 互感器
类型	闭口互感器				电流钳
型号	PCTXx-L6*"	L60-Hallxxx⁴)	WCT100/1000	LMG-Z5x²2	L60-Z60/66	L60-Z406	L60-Z68
信号类型	AC+DC		AC		AC	AC	AC+DC
电流量程	200A/600AV2000A	100/300/500 /1000/2000A	100A/1000A	1500A/4000A/10KA	1000A/3000A	40A	1000Atrms
精度	0.01%	0.5%(25℃)	0.25%	0.02%/0.1%	0.5%	0.15%+0.05%	2%
孔径	27mm/27mm/68mm	12mm/20mm/31mm /40mm/64mm	23mm/45mm	52mm83mmm²	54mm/70mm46*100mm	10mm	50mm
*大带宽	DC~1MHZ/500kHz/300KHz	DC~100kHz	30Hz~1MHz	15Hz-5KHz	30Hz~10kHz/40Hz~5kHz	5Hz-50KHz	DC-2KHz
是否由主机供电	是 ³		不需要供电		不需要供电		是
是否即插即用	是		否		是

注：1)xxx: 电流量程，PCT 600使用PCT600-K02-L6 可以扩展量程到1000A AC/DC,扩展量程时LMG 671*多同时能使用6个PCT600 传感器

2)xx: 根据电流大小、精度不同，XX不同，02为1500A精度0.02%,孔径52mm;10 为1500A 精度0.1%,孔径52mm;

42为4000A精度0.02%,孔径83mm;62 为10kA精度0.02%,52mm×162mm;82 为10kA精度0.02%,孔径82mm×202mm。

3)PCT2000 型号需要外接电源。

分流器LMG-SHxxx(-P)*

阻值(Ω)	001	002	005	010	020	050	100	200	500*"	1000*"
变比	1.00001	0.50001	0.20001	0.10001	0.05001	0.02001	0.01001	0.00501	0.00201	0.00101
精度		0.15%				0.15%*			0.15%
大输出电流 (mA)*	1000	710	450	320	160	100	70	50	31	22

注：xxx为阻值大小，-P 为20A一秒过流保护型

1)无-P 型号。

2)-P 型精度为0.3%。

电压测试附件：

型号	HST3-x*1)	HST6-x¹1)	HST9-x*1)	HST12-x*1)
信号类型	AC+DC
*大输入电压	3.15kV	6.3kV	9.45KV	12.6kV
*好精度	读数的0.05%
带宽	DC~300kHz
通道	1到3
是否即插即用	否

注：1)x为通道数量

安全连接附件：

型号	LMG-MAS	LMG-MAK1	LMG-MAK3	BOB-CEE3-32
额定电压	250V	300V	230/400V
安全等级	CATⅢ		CATII
安全标准	EC/EN61010-1
连接负载的插座	16A 250V CEE 7/4	10A 250V IEC 60320-C14	16A 400V 3L+N+PE,6h IEC 60309	32A 400V 3L+N+PE,6h IEC 60309

其他附件：

型号	功能
LMG-DSUBIO25M	过程信号接口转接器，带2米连接线，用于DB-25接口
LMG-DSUBIO15M/F	过程信号接口转接器，带2米连接线，用于DB-15接口 (注M为公头，F为母头)
LMG-DSUBIO9M	过程信号接口转接器，带2米连接线，用于DB-9接口
L60-X-ADSE	用于连接即插即用型电流附件到主机的转换接头

型号

功能

LMG-Z-AMP

人造中性点适配器，用于三相三线星形接法测试

(不考虑中性点损耗时),*大输入电压500V,

*大对地电压600V

LMG-Z-DV

传感器延长线，带屏蔽

LMG-Z-DV3为3米 LMG-Z-DV5为5米

LMG-Z-DV10为10米LMG-Z-DV15为15米

LMG-Z-SVT

传感器延长线带屏蔽工作温度，-40℃~+90℃

LMG-Z-SVT 5为5米LMG-Z-SVT 10为10米 LMG-Z-SVT 15为15米

Z941A/B

带护套鳄鱼夹，与4mm香蕉插头连接，张口*大

39mm,*大夹取线径30mm。额定电压CATⅢ

1000V,32A;A为红色，B为黑色

LMG-Z3xxU

电压测试线，额定电压CATⅢ1000V,1mm²线

径，FF500mA保险丝，xx为数字：08为1.5米，

09为3米，10为6米，11为10米；颜色有黑色和

黄色

LMG-Z3xxl

电流测试线，额定电压CATⅢ1000V,32A,

2.5mm²线径，xx为数字：08为1.5米，09为3

米，10为6米，11为10米；颜色有灰色和紫色

LMG-Z317

RS232通讯线，1.8米

LMG-Z316

USB转RS232通讯线，1米，带有RS232延长线，

1.8米

L6-ACC05

用于LMG670/LMG640,运输时必需卸下仪器

的把手以防止损坏仪器，尺寸

730mm×1350mm×330mm,带轮子便于移动

LMG611高精度功率分析仪规格

电压测量量程U*
额定量程(V)	3		6			12.5				25			60		130		250			400			600			1000
*大有效值(V)	3.3		6.6			13.8				27.5			66		136		270			440			660			1000
量程峰值(V)	6		12			25				50			100		200		400			800			1600			3200
过载保护	1000V+10%连续，1500 V持续1s,2500 V持续20 ms
输入阻抗	2.69MΩ,4pF
对地电容	<90pF

电流测量量程1*
额定量程(A)	0.005	0.01			0.02		0.04		0.08		0.15			0.3	0.6	1.2			2.5		5		10	20			32
*大有效值(A)	0.0055	0.011			0.022		0.044		0.088		0.165			0.33	0.66	1.32			2.75		5.5		11	22			32
量程峰值(A)	0.014	0.028			0.056		0.112		0.224		0.469			0.938	1.875	3.75			7.5		15		30	60			120
输入阻抗	ca.2.2Ω				ca.600 mΩ						ca.80 m					ca.20 m							ca.10 mQ
持续过载保护(A)	LMG运行时，10A															LMG运行时，32A
短时间过载保护(A)	150 A持续10ms
对地电容	<90pF

传感器输入UsENSoRlsENSOR
额定量程(V)	0.03			0.06				0.12				0.25			0.5			1				2			4
*大有效值(V)	0.033			0.066				0.132				0.275			0.55			1.1				2.2			4.4
量程峰值(V)	0.0977			0.1953				0.3906				0.7813			1.563			3.125				6.25			12.5
过载保护	100V连续，250 V持续1s
输入阻抗	100 KQ,34 pF
对地电容	<90pF

绝缘

所有电压和电流输入通道之间，对其他电子部件和对地之间。
*大1000V/CATⅢ,600V/CAT IV

同步源

测量与信号周期同步。信号周期基于“外部”,U(t)或I(t)结合可配置滤波器确定。因此读数非常稳定，
尤其是PWM控制的变频器和幅值调制的电子负载。

波形显示功能

两个采样值波形显示界面，每个可显示8个信号

波形采样(选件L6-0PT-SPV)

连续无间隙储存采样值，以10kSa/s速率(*快1.2Ma/s,取决于输入模块及电脑的性能)同时储存*多16个参数波形在电脑中。可显示采样值频
谱图；可计算RMS值；可导出数据到CSV或者MATLAB

趋势图功能

两个趋势图显示界面，每个可显示8个参数，*快10ms间隔

扩展存储容量(选件L6X1-0PTMSD)

增配250G固态硬盘

智能视觉(选件L6X1-0PT-SMV)

智能视觉包含如下功能
一、涂鸦功能，可以在任意界面通过屏幕上的涂鸦按钮对当前界面进行涂写并保存图片。
二、可以在自定义菜单界面设置环境颜色，可以根据设定的条件变红或变绿。
三、可以再自定义菜单界面给参数赋值，通过+-改变或者直接手动输入。

扩展视频接口(选件L6X1-0PT-DVI)

DV接口用于连接外部显示器或投影仪

CAN接口(选件L6-0PT-CAN)

DSUB-9公头符合ISO 11989-2(高速CAN)标准，支持CAN标准2.0A和2.0B;*快传输速率为1Mbit/s;*多设置传输256个变量，*多设置接收
128个变量；标准模式CAN ID设置到2047,扩展模式CAN ID可设置到53680911,可将设置好的设定输出DBC文件

事件触发(L6-0PT-EVT)

通过设置电压、电流的触发阈值捕捉并记录采样值。*多可以捕捉16个参数采样值，每个参数*多捕捉16M个点，采样速度*慢100.01Sa/s,*快
1.2121MSa/s(取决于输入模块),共13个速率可选。

谐波(L6-0PT-HRM)

谐波和间谐波分析到1000次，通过指令调用可到2000次

闪烁(L6-0PT-FLK)

依据IEC/EN 61000-4-15标准的闪烁分析

待机功率测试软件
(选件LMG-TEST-CESTBY)

依据IEC62301:2011或EN50564:2011标准进行待机功耗测试，限制支持Eup 2010或者Eup2013或者自定义

LMG Remote

扩展软件，通过电脑操控和遥控、设置的基础模块

谐波闪烁测试软件
(选件LMG-TEST-CE-HRMFLK)

1、依照IEC/EN 61000-3-2和IEC/EN 61000-3-12进行谐波测试(选件LMG-TEST-CE-HRM);
2、依照IEC/EN 61000-3-3和IEC/EN 61000-3-11进行闪烁测试(选件LMG-TEST-CE-FLK);
3、LMG-TEST-CE-HRMFLK包含以上两个软件。

其他
尺寸
显示屏
重量
保护等级
电磁兼容性
温度
气候等级
电源

桌面型：433mm×177mm×200mm
7寸触摸屏，1024x600像素
*大约7.2kg
EN 61010(EC 61010,VDE 0411)保护等级/依照EN 60529 IP20
EN61326
操作温度：5~40℃/储藏温度： -20~50℃
依照EN 61010一般环境条件
100~230V,47~63Hz,*大200W
