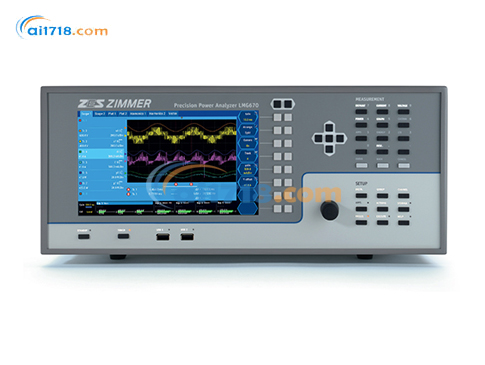

德国GMC-Instruments LMG670功率分析仪-爱仪器仪表网

德国GMC-Instruments LMG670功率分析仪由爱仪器仪表网代理，本产品采用1到8通道高精度功率分析仪。现在热卖中，如需购买LMG670功率分析仪，可通过ai1718.com的客服热线联系我们！

LMG670功率分析仪简介：
LMG670 - 强大的方便的灵活的双路径功率分析
两种带宽同时测量,一次运算同时获得窄频带、宽频带和谐波测量的结果
•双路径：在单次测量中同时、不混淆地获得窄频带、宽频带的真有效值和谐波值
•采样速率：高达1.2MS/s的高速采样率
•数据更新率：获取真有效值的更新时间是 30ms
•精度：高的测量精度，测量值的0.015%+量程峰值的0.01%
•动态量程；全动态量程连续可用，电流从500μA到 32A，电压从3mV到1000V，功率测量从待机功率到全负载（达32A）都不需要物理连接改变
•带宽：频率范围从DC到10MHz
•灵活性：1~7个功率测量模块自由配置，模块可以更换
•连续性：无间隙采样，18位的A/D转换器，周期时间是30ms。在记录测量值和完整捕捉所有相关事件时没有间断
•U-I同步性：电压和电流输入之间的时间偏移可调节，步进小于3ns低功率因数和/或高频率的测量非常*
•抗干扰：在严重的电磁干扰环境也能可靠地工作
•A/B/C模块；适用于任何应用的合适模块
模块A：精度0.025%，达10MHz
模块B：精度0.11%，达500kHz
模块C：精度0.04%，达10kHz
•对地电容：小于90pF的特别低的对地电容，防止来自泄漏电流的干扰
•计量：12个月的计量间隔保证了低维护成本和仪器处于可用状态
•质保期：24个月

LMG670功率分析仪特点：
•基本精度：±（读数的0.01%+量程的0.02%）；
•适用于各种应用的多种通道组合功率分析仪提供不同的精度等级，允许用户选择合适的仪器来完成手上的工作。毕竟不是所有的应用都需要高精度。通常一般的分辨率和精度*已经足够。令人遗憾的是，不是所有的测量应用都是如此。经常会出现如下情况，在相同的测量配置下不同的测量点需要不同的带宽和精度等级。这是为什么LMG670提供三种不同的输入模块，并可以安装到同一个主机箱里，以保证你可以根据自己的特殊应用量身定制所需的测量仪器。这样一个低价格的解决方案能同样很好地达到你的要求，不需要去折衷接受低精度或者大材小用。
•两种带宽同时测量，多亏双路径-不是妥协，无需置疑传统的功率分析仪，被测信号首先经历模拟处理，然后经A/D转换器转换成数字信号进行处理，得到的信号即可在整个频率范围都被测量，也可经过抗混淆滤波器作为FFT分析的基础或进一步的数字滤波。由于A/D转换器的局限性，它们固有的一些缺点将被带入到传统的设备中。如果开启滤波器进行测量，为了避免FFT分析的混淆，宽频带的值被丢弃。如果关闭滤波器，严格来讲，不应使用 FFT。假如不使用抗混淆滤波器进行整个频率范围的FFT分析，计算值是可疑的，混淆误差高达50%。例如，很容易发现，无论如何至少有0.5%的偏差会被忽视。之后，当交替进行滤波和不滤波测量时，结果的有效性同样是有问题的，因为这假定了信号不随着时间而改变这个条件，而这在事实上几乎是不存在。此外，这个处理过程特别的消耗时间。
•之后，所有的测量方法的提出都仅仅是令人不满意的妥协方案。这*是为什么ZES ZIMMER从根本上从新设计信号的处理和研发双路径架构。模拟处理与传统的测量仪器相同，然而随后的数字处理已经彻底改变。LMG670是上*台在每个电压和电流通道都有两个A/D转换器在两个独立信号路径的功率分析仪。一个用于宽频带信号的无滤波测量，另一个用于抗混淆滤波器输出的窄频带信号测量。并行的采样值数字化处理让用户同时获取同一个信号的两种测量值，也不用担心混淆影响的风险。这种独特的处理避免了之前提及的所有方法的缺点，保证在短时间内得到*的结果。

LMG670功率分析仪规格

电流直接输入I*：
额定量程（A）	0.005	0.01	0.02	0.04	0.08	0.15	0.3	0.6	1.2	2.5	5	10	20	32
*大真有效值（A）	0.0055	0.011	0.022	0.044	0.088	0.165	0.33	0.66	1.32	2.75	5.5	11	22	32
量程峰值（A）	0.014	0.028	0.056	0.112	0.224	0.469	0.938	1.875	3.75	7.5	15	30	60	120
输入阻抗	约2.2Ω		约600mΩ			约80mΩ			约20mΩ			约10mΩ
连续过载保护（A）	10A								32A
短时过载保护（A）	150A十毫秒
对地电容	<90pF

电压、电流传感器输入Usensor、Isensor：
额定量程（V）	0.03	0.06	0.012	0.025	0.05	1	2	4
*大真有效值（V）	0.033	0.066	0.132	0.275	0.055	1.1	2.2	4.4
量程峰值（V）	0.0977	0.1953	0.3906	0.7813	1.563	3.125	6.25	12.5
过载保护	100V连续，250V一秒钟
输入阻抗	100kΩ，34pF
对地电容	<90pF

其他参数：

绝缘	所有电压和电流输入通道之间、对其他电子部件和对地之间 *大1000V CAT III，600V CAT IV
同步源	测量通过被测信号周期时间同步。同步源可以选择“电源”、“外部”U(t)或者I(t)，可以对同步源进行滤波。所以读书非常稳定，特别是PWM控制的变频器和幅值调制的电子负载
波形显示功能	两个采样值波形显示界面，每个可显示8个信号
趋势图功能	两个趋势图显示界面，每个可现实8个参数，*快30ms
扩展图形接口（选件L6-OPT-DVI）	VGA/DVI接口用于连接外部显示器或投影仪
过程信号接口（选件L6-OPT-PSI）	2个快速模拟量输入（150kS/s，16位，BNC接头） 8个模拟量输入（100S/s，16位，D-Sub：DE-09接头） 32个模拟量输出（每周期输出一次，14位，D-Sub：DA-15和DB-25接头） 8个开关量输出（其中6个有双连接点，剩余的有公共端，D-Sub：DB-25接头） 8个开关量输入（150kS/s，每4个一组有公共端，D-Sub：DB-25接头） 2个转速/扭矩/频率输入（150kS/s，可连接A、B、Z信号，D-Sub：DA-15接头）
星-三角转换（选件L6-OPT-SDC）	获得三相三线系统中未测量的相电压（星型接法）或相电流（三角形接法），并计算每一相的功率值。
谐波（选件L6-OPT-HRM）	谐波和间谐波分析*大到2000次
闪烁（选件L6-OPT-FLK）	依照IEC/EN 61000-4-15标准的闪烁分析
CE谐波（选件L6-OPT-CEHRM）	依照IEC/EN 61000-3-2/12标准的谐波分析
LMG Remote	扩展软件，通过电脑操作和遥控、设置的基础模块
谐波闪烁测试软件（选件L6-TEST-CE61K）	依照IEC/EN 61000标准测试谐波和闪烁的软件
其他尺寸重量保护等级 EMC 温度气候类别输入电源	桌面型7模块：433mm×177mm×590，19寸机柜7模块：84HP×4RU×590mm 取决于安装的模块：大约18.5kg IEC/EN61010，VDE0411，依照EN60529保护等级1，IP20 EN61326 操作温度0~40℃/储藏温度-20~50℃ 依照IEC/EN61010一般环境条件 100~230V，47~63Hz，大400W

电压直接输入U*：
额定量程（V）	3	6	12.5	25	60	130	250	400	600	1000
*大真有效值（V）	3.3	6.6	13.8	27.5	66	136	270	440	660	1000
量程峰值（V）	6	12	25	50	100	200	400	800	1600	3200
过载保护	1000V+10%连续，1500V一秒钟
输入阻抗	4.59MΩ，3pF
对地电容	<90pF
