俄罗斯ERSTED ADG-500浪涌电弧放电发生器由爱仪器仪表网代理,本产品大大扩展了使用低压 TDR 方法无法定位的高阻缺陷的电缆故障定位能力。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

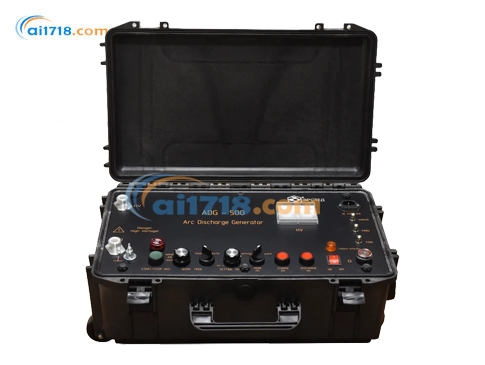

ADG-500 电弧放电发生器
支持的测量方法
功能特点
功能集成度高:集故障预定位和*定位功能于一身,一台设备可实现多种功能,减少了设备携带数量和操作复杂度。
适用检测方法多样:支持声学故障*定位、电弧反射法、脉冲电流法等多种先进的高电阻故障检测方法,能够适应不同的电缆故障检测需求,提高故障定位的准确性和可靠性。
电压调节灵活:输出电压范围为 0 - 10kV,在 2kV - 10kV 之间可平滑调节,可根据实际检测情况灵活调整输出电压,满足不同电缆故障检测时对电压的要求。
充电模式可选:针对 ARM/ICM 模式,设有直接给电缆充电(适用于泄漏电流大于 10mA 的情况)和给内置电容器充电(适用于泄漏电流小于 10mA 的情况)两种充电模式,提高设备在不同电缆故障场景下的适用性。
存储电容及能量优势:内置 10μF/10kV 的存储电容器,*大存储能量达 500J,能为故障检测提供足够的能量支持,确保检测过程的有效性。
尺寸小巧轻便:设备尺寸为 520x320x300mm,重量仅 15kg,体积小、重量轻,可轻松放入汽车后备箱,方便携带至不同的工作现场,提高了设备的机动性和使用便捷性。
宽温工作范围:工作温度范围为 - 20°C 至 + 40°C,能在多种环境条件下稳定运行,适应不同地区和场景的使用需求。
技术参数
项目 | 参数 |
---|---|
支持的故障定位方法 |
- 声学故障*定位法(AU 模式)- 浪涌 - 电弧反射法(AR 模式)- ARM/SIM/MIM - 脉冲电流法(WAVE 模式)- ICM |
输出电压范围 | 0…10 kV |
输出电压调节等级 | 2 kV…10 kV(平滑调节) |
充电模式(针对 ARM/ICM) |
- 电缆直接充电(自动),适用于泄漏电流 < 10 mA - 内置电容器充电(手动),适用于泄漏电流 > 10 mA |
内置储能电容器 | 10 μF / 10kV |
*大存储能量 | 500 J |
电弧稳定时间 | 1 ms…10 ms(取决于外部条件) |
所有低压连接器*大允许脉冲电压 |
- TDR 连接器:60 V - WAVE 连接器:120 V - TRIG 连接器:20 V |
电源 | AC 220V |
工作温度范围 | -20°C 至 +40°C |
尺寸 | 520×320×300 mm |
重量 | 15 kg |
ADG-500产品规格
项目 | 参数 |
---|---|
支持的故障定位方法 |
- 声学故障*定位法(AU 模式)- 浪涌 - 电弧反射法(AR 模式)- ARM/SIM/MIM - 脉冲电流法(WAVE 模式)- ICM |
输出电压范围 | 0…10 kV |
输出电压调节等级 | 2 kV…10 kV(平滑调节) |
充电模式(针对 ARM/ICM) |
- 电缆直接充电(自动),适用于泄漏电流 < 10 mA - 内置电容器充电(手动),适用于泄漏电流 > 10 mA |
内置储能电容器 | 10 μF / 10kV |
*大存储能量 | 500 J |
电弧稳定时间 | 1 ms…10 ms(取决于外部条件) |
所有低压连接器*大允许脉冲电压 |
- TDR 连接器:60 V - WAVE 连接器:120 V - TRIG 连接器:20 V |
电源 | AC 220V |
工作温度范围 | -20°C 至 +40°C |
尺寸 | 520×320×300 mm |
重量 | 15 kg |
ADG-500参数文档 |
|

-
