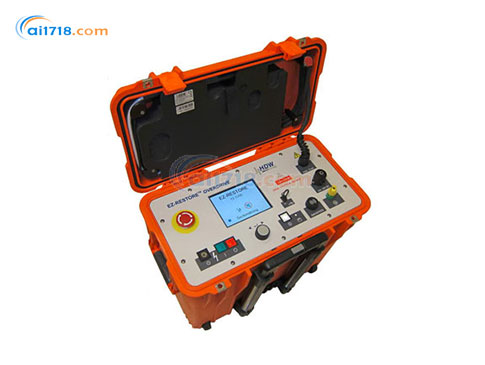

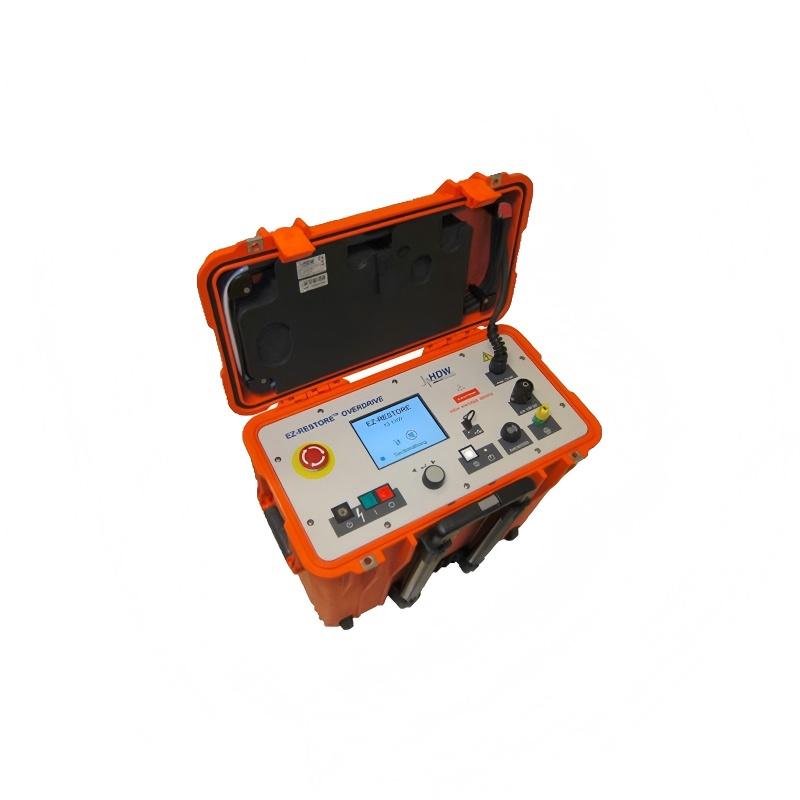

EZ-Restore OVERDRIVE 是一款轻便型单人操作工具，可节省地下电缆（URD）回路故障检测 / 分段的时间。该设备基于 ARM® 技术，无需通过隔离电缆段（将电缆段悬空或拔出卡口式熔断器）或使用故障指示器，*能在两台单相星形（Y）接地配电变压器之间定位故障电缆段。实践证明，与其他分段方法相比，ARM® 方法平均可节省 45 分钟的供电恢复时间。
当目标是减少停电时间（即降低系统平均停电持续时间指数 SAIDI）时，EZ-OVERDRIVE 已成为*工具。
EZ-OVERDRIVE 是市场上*具备反向供电（BACKFEED）*报功能的设备，可规避家用备用发电机安装不当带来的潜在安全风险。
由于重量轻、体积小、耐用性强且支持电池 / 交流电源供电，EZ-OVERDRIVE 可长期放置在 “应急抢修车” 上，确保值班故障检修人员能随时使用，无需等待。
该设备的图形用户界面通常无需用户进行任何调整，仅通过一个旋转控制旋钮即可操作。
EZ-OVERDRIVE 系列具备以下功能：
反向供电*报功能
12 千伏输出时可达 1100 焦耳能量
可选配 12 千伏直流耐压测试（Hipot）功能（用于故障验证）
自动电缆端识别与定位，包括判断 “开路” 或 “短路” 状态
自动变压器识别与定位
自动故障识别与定位
自动识别故障电缆段
带电追踪功能，可通过拔出电缆肘型接头验证故障段
USB 接口，用于数据 / 程序的上传与下载
EZ-Restore Overdrive电缆故障定位仪应用场景
EZ-Restore OVERDRIVE 是专为快速定位单相星形接地变压器地下电缆回路中故障电缆段而设计的工具。这种电路设计在北美各地的住宅区中极为常见。
与其他常用的故障定位方法相比，EZ-OVERDRIVE 结合了时域反射仪（TDR）和 ARM® 技术的优势，定位故障电缆段时无需进行以下操作：
在变压器之间反复移动以测试隔离的电缆段
前往每台变压器并拔出卡口式熔断器（会移除接地点）
前往每台变压器并检查故障指示器
使用熔断器闭合电路并检查故障指示器
EZ-OVERDRIVE 采用获得专利的分段技术（美国专利号：US 6,683,459 B2），其优势在于：只需将设备连接到故障（半）回路的常开（NO）点，设备*能分析整个电路，直至 riser pole（竖杆）上的开路熔断器，即可定位故障电缆段。整个过程无需打开任何变压器，也无需拔出任何熔断器。
除节省时间外，实践证明，与 “闭合电路”（见上文第 4 点）的方法相比，该方法不会对故障电路造成进一步损坏。
当故障电缆段被定位后，在进行任何切换操作和闭合回路中的常开点以恢复供电前，通常会采用以下两种方法之一来验证 / 确认已定位的故障段：
先拔出故障点后方的*个肘型接头，再拔出故障点前方的肘型接头。此操作会在（带电）时域反射仪（TDR）屏幕上产生两个 “开路” 信号，两个信号之间即为故障点，从而确认已定位的电缆段存在故障。
将 EZ-OVERDRIVE 移至故障段一侧的变压器处并拔出肘型接头，再拔出故障段另一侧变压器处的肘型接头，即可隔离已定位的故障段。为确认故障，可将 EZ-OVERDRIVE 连接到隔离后的故障段，并切换至耐压测试（Hipot）模式（可选功能）。设备会将电压提升至*高 12 千伏，但由于电缆段存在故障，电缆通常会在 3 至 8 千伏之间击穿，由此可确认已定位的电缆段存在故障。
EZ-Restore Overdrive电缆故障定位仪产品特性
EZ-OVERDRIVE 故障检测工具具备以下特性：
市场上*轻、体积*小的设备
*配备反向供电*报功能的设备
自动分段流程
支持电池 / 交流电源 / 外部直流电源供电
坚固耐用的带轮派力肯（Pelicase）防护箱
*配备安全接地联锁装置的设备
12 千伏电压下输出 1100 焦耳能量
可选配 0-12 千伏耐压测试功能
USB 数据接口
5.7 英寸高亮度薄膜晶体管（TFT）液晶显示屏
*符合 IEC/EN 61010 标准的设备
户外使用防护等级：开盖状态 IP53
EZ-Restore订购信息
| 产品项 | 产品型号 | 产品项 | 产品型号 |
|---|---|---|---|
| EZ-Restore OVERDRIVE 12 千伏，V2 版本，12 英尺线长，带反向供电*报 | EZR12-V2-B | 可选配件 | - |
| EZ-Restore OVERDRIVE 12 千伏，V2 版本，12 英尺线长，带反向供电*报及耐压测试功能 | EZR12-V2-BH | 带 14 毫米母头 MC 的 25 千伏肘型接头适配器 | 865000100100000 |
| 标配配件 | - | 带 14 毫米母头 MC 的配件 | 865000200100000 |
| 120 伏交流电源线 | 1005-290 | 35 千伏肘型接头适配器（带 14 毫米母头 MC） | 865000300100000 |
| 说明书 | AVTMEZR | DigiphonePlus 故障定位仪 | 871500500100000 |
| - | - | 直流电源点烟器线缆 | 1005-289 |
高压发生器
| 耐压测试输出电压 | 0-12 千伏直流（DC） |
|---|---|
| 耐压测试输出恒定电流 | 5 毫安（mA） |
| 分段模式下的能量 | 12 千伏时 1100 焦耳（J） |
接口
防护等级
时域反射仪（TDR）
| 时域反射仪量程 | 25,000 英尺（8 千米） |
|---|---|
| 时域反射仪采样率 | 100 兆赫兹（MHz） |
| 时域反射仪分辨率 | 250 英尺 / 微秒（µsec）时为 2.5 英尺；80 米 / 微秒（µsec）时为 0.8 米 |
| 时域反射仪显示屏 | 5.7 英寸（14.48 厘米）高亮度彩色薄膜晶体管（TFT）屏 |
| 时域反射仪内存 | 可自动保存 1000 条追踪记录 |
安全特性
测试导线 / 终端
电源供应
环境适应性
重量
尺寸
