美国MEGGER PFL32M1500便携式电缆故障定位系统-爱仪器仪表网

美国MEGGER PFL32M1500便携式电缆故障定位系统由爱仪器仪表网代理，本产品的主要功能是提供快速有效、准确以及安全的电缆故障定位，从而减少电力的中断时间及经济上的损失。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

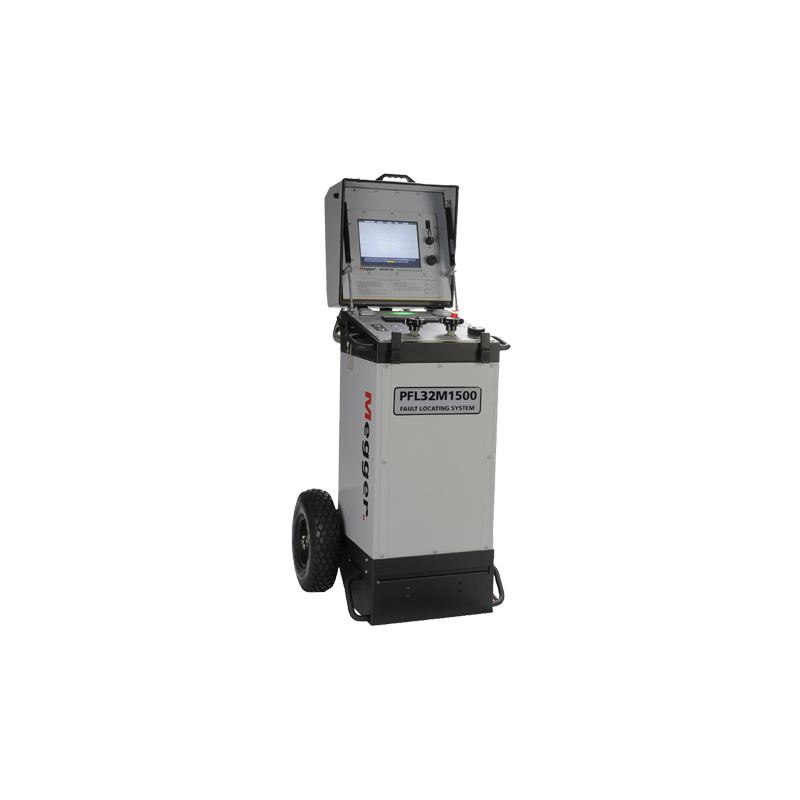

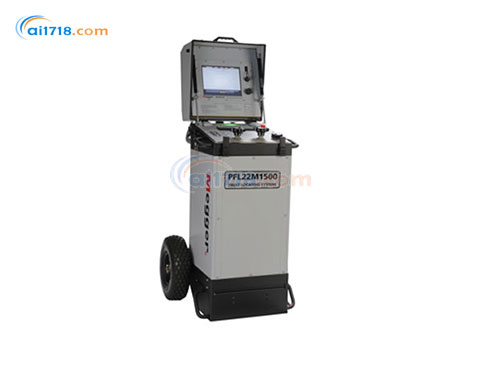

•PFL32M1500的主要功能是提供快速有效、准确以及安全的电缆故障定位，从而减少电力的中断时间及经济上的损失
•仪器有坚固且便于携带的外壳，防尘等级为IP64，使其适用于现场的环境
•仪器提供了所有与电缆测试相关的功能：电缆和故障诊断、故障预定位、故障处理以及声磁法*定位
•便携、坚固的电缆故障定位系统
•绝缘测试电压高达32 kV
•耐压/燃弧测试电压高达32 kV，65/35 mA
•16/32 kV，1500焦耳冲击输出
•弧反射方法
•三次脉冲法
•差分弧反射法
•电流脉冲法 (ICE)
•10.4”大型、明亮清晰显示屏

产品特点：
•安装在盖子上的新型MTDR100有如下特点：
单旋钮(轻拨)控制
易于阅读的10.4”大型彩色 (XGA) 显示屏
量程自动选择
带有电缆数据库
•多种故障定位技术
预定位
TDR时域反射法
弧反射法
三次脉冲法
差分弧反射法
脉冲电流法(ICE)
•*定位
电压脉冲
•高压模块
2﹣量程/双电容
安全互锁装置
高压指示器（灯）

产品应用：
•高压测试（耐压/绝缘测试）
•用于验证电缆是否可投运，以及确认故障故障的存在。可变的电压输出功能，使仪器也适用于5-10 kV的护套测试。
故障预定位
•在鉴别故障类型之后, 故障位置*能用下面的方法进行预定位：
•TDR是用于电缆故障预定位的方法，电弧反射和脉冲电流(ICE)对故障电缆进行预定位的方法。MTDR100有自动选择量程，自动测算距离以及操作助手来协助用户完成故障预定位过程。
•在弧反射模式下，故障击穿后会形成一条对地的电弧通道。这时发出一个标准的低压脉冲，对此时的短路故障进行测量。
•三次弧反射模式在电弧燃烧期间，根据量程捕获1024条轨迹供用户观察和分析。
•在差分弧反射模式中，不需要的和容易引起误解的反射部分被剔除，曲线上仅剩下代表故障的正脉冲。这种模式*适合定位复杂电缆系统中的高阻故障。
•脉冲电流或ICE模式，是通过分析流过电缆的电流信号来计算故障距离的一种方法。

故障处理
•故障处理用来稳定不稳定的闪弧或高阻故障。PFL32M1500集成了耐压/燃弧及弧反射模式。

耐压/燃弧
•在电缆被击穿后，通过施加一个大电流对故障处进行处理，使故障稳定，从而更快和更容易地进行预定位和*定位。

*定位故障
•电缆故障的*定位使用了声磁原理。通过使用一个16/32kV， 1500焦耳的冲击发生器外加声磁接收器（DigiphonePlus）来实现。

测试
输出：	0 - 32 kV (对地为负电压) 0 - 16 kV, 65 mA 恒定 0 - 32 kV, 35 mA 恒定
分辨率：	5 mA
仪表：	模拟电流和电压表
低电压预定位
MTDR100
范围：	10 个量程；100 m - 55 km 100 m - 220 km - 暂态法
脉宽：	50, 100, 200, 500 ns, 1, 2,5,10 µs 和自动
脉冲幅度：	25 V 50 Ω
采样率:	100 Mhz
时间基准准确性：	200 ppm
分辨率 (Vp=55%)：	0.82 m (2.8 ft)
显示：	26.4 mm (10.4 in.), XGA, 1024 X 768 彩色显示屏
光标：	双光标独立控制
增益：	60分贝，步进5分贝
输入阻抗：	50 Ω
输入：	1 x TDR/ARC, 1 x 电流脉冲
端口：	1 x 打印机/USB 存储装置
软件：	CAS1 (电缆分析软件)
高压预定位
ARC弧反射：	0 - 16 和 0 - 32 kV, 1500 焦耳
三次弧反射：	0 - 16 和 0 - 32 kV, 1500 焦耳 1024– 16 条轨迹曲线（取决于量程）
差分弧反射：	0 - 16 和 0 - 32 kV, 1500 焦耳
电流脉冲：	0 - 16 和 0 - 32 kV, 1500 焦耳
故障处理
耐压/燃弧：	0 - 32 kV 35 mA 0 - 16 kV 65 mA
*故障定位
电流脉冲：	0 - 16 和 0 - 32 kV, @ 1500 焦耳
脉冲间隔：	5 - 30 s 可调，或单次脉冲
高压输出电缆
高压电缆：	15米长，单相带屏蔽层和鳄鱼夹的柔性高压电缆
230 V输入/电源：	电源线
接地：	15 米长 8 mm2 带夹子的接地线
安全	高压指示灯紧急停止按键安全保险联锁回路外接*示灯
供电
输入电源范围：	108 - 132 V ac 和 208 - 265 V ac 47 - 63 Hz
逆变器：	11.5 - 14 V dc (可选)
环境
工作温度：	-20 °C 到 +50 °C (-4 °F 到 122 °F)
贮藏温度：	-20 °C 到 +55 °C (-4 °F 到 131 °F)
海拔：	1600 m
湿度:	5 to 95% RH 非凝结性
IP 等级	IP64 (顶部盖子合上)
重量	131 kgs (290 lbs)
尺寸	965 mm H x 536 mm W x 503 mm D (3 ft H x 1.75 ft W x 1.65 ft D)
