俄罗斯ERSTED RI-10M1电缆故障定位仪由爱仪器仪表网代理，本产品用于确定电缆线路异常和损坏的性质和位置（开路、短路、潮湿/腐蚀的接头、电缆进水、负载线圈、桥接分接头、未知接头、分裂和重新分裂、捕获间歇性故障等），现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

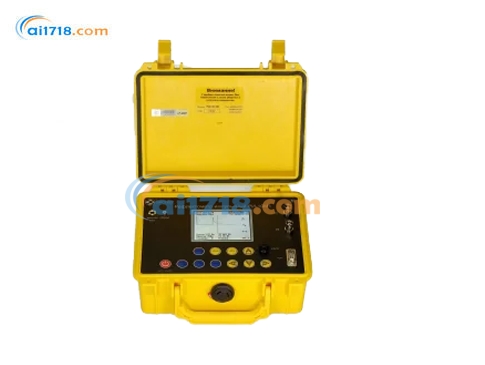

TDR RI-10M1 电缆故障定位仪

TDR RI - 10M1 是一款由俄罗斯 ERSTED AO 公司生产的电缆故障定位仪，主要用于确定电缆线路中各类不规则和损坏的性质及位置，可检测如开路、短路、潮湿或腐蚀的接头、电缆中的水分、负载线圈、桥接抽头、未知接头、分裂和重新分裂等故障。它是一款紧凑型设备，适用于平衡和不平衡电缆的测量，可应用于多种电缆类型，包括电信电缆、信号和控制电缆、电力电缆、架空电缆、计算机网络电缆、电视和无线电电缆等，还可在电缆生产、存储和贸易过程中用于确定电缆长度。

功能特点

功能全面：具备多种测量功能，可测量电缆长度、到阻抗不连续点或损坏处的距离、线路的速度因子（在已知电缆长度的情况下），还能判断故障的性质，满足电缆检测和维护的多方面需求。
测量精度高：测量距离范围为 0 - 50000m（对应时间延迟 0 - 500μs），设有多个子量程以提高测量精度。仪器测量误差根据子量程在 0.04% - 0.4% 之间（在 v/2 = 100m/μs 时，误差*大可达 0.5m ），有效采样率为 200MHz，能够较为*地定位故障位置。
适配性强：阻抗匹配范围从 25Ω 到 600Ω ，可适应不同类型电缆的特性。支持的 V/2 范围为 50.0m/μs …149.9m/μs（步长 0.1m/μs），PF 范围为 1.00…1.50（步长 0.01），能满足多种电缆测量场景。
操作便捷：采用 3.8 英寸（320×240 像素）单色显示屏，方便查看测量数据。配备 RS - 232 计算机接口，便于与计算机进行数据传输和交互。内置 Li - Ion 电池（7.4V 1.9A*h），电池供电下连续工作时间至少 8 小时，使用交流适配器时可无限时连续工作。整体尺寸为 110×230×190mm，重量不超过 2.0kg（含电池），便于携带至不同工作现场使用。
配件丰富：交付内容包括电缆故障定位仪主机、12V 交流适配器、两根 1.0m 长的 75Ω 连接电缆（BNC.M - “鳄鱼夹”）、用户手册、软件 CD - ROM、配件袋，还可选配电压保护单元 UP - 1（*高 380V）和 RS232 - USB 适配器，方便用户根据实际需求进行扩展和使用。

应用领域

TDR-10M2 用于监控以下类型电缆的铺设和运行：

电信电缆
信号和控制电缆
电力电缆
架空电缆线路
计算机网络
电视和无线电电缆线路
在生产、存储和贸易中确定电缆长度

技术规格

测量规格	参数
测距范围（时延）	0 至 50000 米（0 至 500 微秒）
子量程（时延）	0 – 125 米（0 – 1.25 微秒）；0 – 250 米（0 – 2.5 微秒）；0 – 500 米（0 – 5 微秒）；0 – 1000 米（0 – 10 微秒）；0 – 2500 米（0 – 25 微秒）；0 – 5000 米（0 – 50 微秒）；0 – 12500 米（0 – 125 微秒）；0 – 25000 米（0 – 250 微秒）；0 – 50000 米（0 – 500 微秒）
测距仪器误差	0.04% 至 0.4%（取决于子量程，在 v/2=100 米 / 微秒时误差*大 0.5 米，具体取决于子量程）
有效采样率	200 兆赫兹
阻抗匹配范围	25 欧姆至 600 欧姆
脉冲宽度	10 纳秒至 50 微秒
脉冲幅度	匹配负载时 10 伏
灵敏度	1 毫伏（80 分贝）
V/2 范围	50.0 米 / 微秒 …149.9 米 / 微秒（步长 0.1 米 / 微秒）
PF 范围	1.00…1.50（步长 0.01）
模式	TDR 串扰检测

显示	单色 3.8 英寸（320×240 像素）
内存	100 个波形
计算机接口	RS-232
电源	锂离子电池 7.4V 1.9 安时
电池续航时间	至少 8 小时
通过交流适配器连续工作时间	无限
外形尺寸	110×230×190 毫米
工作温度范围	-20°C 至 +40°C
设备含电池重量	不超过 2.0 千克

交付内容

项目名称	数量
TDR RI-10M1 电缆故障定位仪	1 台
12V 交流适配器	1 个
75 欧姆连接电缆（1.0 米，BNC.M - 鳄鱼夹）	2 根
用户手册	1 本
软件 CD-ROM	1 张
配件袋	1 个
电压保护单元 UP-1（*高 380V，可选）	1 个
RS232-USB 适配器（可选）	1 个

RI-10M1产品规格

测量规格	参数
测距范围（时延）	0 至 50000 米（0 至 500 微秒）
子量程（时延）	0 – 125 米（0 – 1.25 微秒）；0 – 250 米（0 – 2.5 微秒）；0 – 500 米（0 – 5 微秒）；0 – 1000 米（0 – 10 微秒）；0 – 2500 米（0 – 25 微秒）；0 – 5000 米（0 – 50 微秒）；0 – 12500 米（0 – 125 微秒）；0 – 25000 米（0 – 250 微秒）；0 – 50000 米（0 – 500 微秒）
测距仪器误差	0.04% 至 0.4%（取决于子量程，在 v/2=100 米 / 微秒时误差*大 0.5 米，具体取决于子量程）
有效采样率	200 兆赫兹
阻抗匹配范围	25 欧姆至 600 欧姆
脉冲宽度	10 纳秒至 50 微秒
脉冲幅度	匹配负载时 10 伏
灵敏度	1 毫伏（80 分贝）
V/2 范围	50.0 米 / 微秒 …149.9 米 / 微秒（步长 0.1 米 / 微秒）
PF 范围	1.00…1.50（步长 0.01）
模式	TDR 串扰检测

显示	单色 3.8 英寸（320×240 像素）
内存	100 个波形
计算机接口	RS-232
电源	锂离子电池 7.4V 1.9 安时
电池续航时间	至少 8 小时
通过交流适配器连续工作时间	无限
外形尺寸	110×230×190 毫米
工作温度范围	-20°C 至 +40°C
设备含电池重量	不超过 2.0 千克
RI-10M1参数文档
