俄罗斯ERSTED TDR RI-307USBm电缆故障定位仪由爱仪器仪表网代理,本产品旨在确定任何类型的金属电缆线路中故障的性质和位置。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

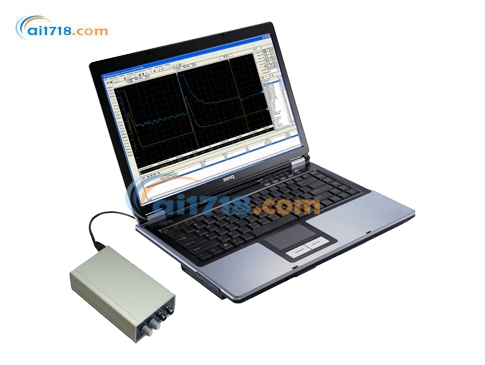

TDR RI-307USBm 电缆故障定位仪
TDR RI-307USBm电缆故障定位仪产品特点
功能多样:可检测多种电缆故障,如定位潮湿或腐蚀的接头、桥接抽头、未知接头、电缆中的水分、负载线圈等;还能辅助测量和验证新的或部分电缆线盘,记录电缆网络和状况等,满足电缆维护、安装和管理的多种需求。
高精度测量:测量距离范围可达 0 - 64000m,精度为 12.5cm,仪器测量误差在读数的 0.01% - 0.2% 之间(根据不同子量程,误差范围为 12.5cm - 8m) ,有效采样率达 800MHz,能够*定位故障位置。
宽适配范围:支持多种操作系统,如 Microsoft Windows XP/7/8 。阻抗匹配范围从 25Ω 到 600Ω ,可适应不同类型电缆的特性,兼容性强。
操作便捷:通过 USB 接口连接 PC,由 PC 供电,无需额外电池或电源,可实现无限时长的连续运行。整体尺寸为 175x95x47mm,重量不超过 0.3kg,便于携带,适合在不同现场环境中使用。
性能稳定:工作温度范围为 - 20°C 至 + 40°C,能在多种环境条件下稳定运行。动态范围为 80dB,灵敏度接收通道为 1mV ,脉冲宽度从 10ns 到 50μs,脉冲幅度不超过 10V,VOP 范围从 30% 到 *,可适应不同的测试场景和电缆状况。
技术规格
项目 | 参数 |
---|---|
*大测距 | 64 公里;精度 12.5 厘米 |
脉冲宽度 | 10 纳秒至 50 微秒 |
显示方式 | 个人电脑显示器 |
支持操作系统 | Microsoft Windows XP/7/8 |
设备形式 | 通过 USB 连接电脑的远程单元 |
测距范围(时延) | 0 至 64000 米(0 至 640 微秒) |
子量程 | 0-62.5 米(0-0.625 微秒)、0-125 米(0-1.25 微秒)、0-250 米(0-2.5 微秒)、0-500 米(0-5 微秒)、0-1000 米(0-10 微秒)、0-2000 米(0-20 微秒)、0-4000 米(0-40 微秒)、0-8000 米(0-80 微秒)、0-16000 米(0-160 微秒)、0-32000 米(0-320 微秒)、0-64000 米(0-640 微秒) |
用途 | 定位潮湿 / 腐蚀接头、桥接抽头、未知接头;清除 ISDN、HDSL、ADSL 线路故障;查找线路组件;测量电缆中的水分;定位负载线圈;查找分接和复接;辅助测量和验证新的或部分电缆盘;定位压扁、挤压或扭结的电缆;定位电缆中的断路、短路和部分故障;定位电缆中的弹孔;捕获间歇性故障;定位由施工引起的问题;记录或绘制电缆网络和状况;验证电缆安装;检测服务盗用 |
测距仪器误差 | 读数的 0.01% 至 0.2%(根据子量程不同,误差范围 12.5 厘米至 8 米) |
有效采样率 | 800 兆赫兹 |
阻抗匹配范围 | 25 至 600 |
脉冲幅度 | 不超过 10 伏 |
接收灵敏度 | 1 毫伏 |
动态范围 | 80 分贝 |
VOP | 30% 至 * |
电源 | 通过 USB 供电(无需电池或电源适配器) |
连续工作时间 | 通过 USB 无限供电 |
外形尺寸 | 175×95×47 毫米 |
工作温度范围 | -20℃至 + 40℃ |
设备重量 | 不超过 0.3 千克 |
TDR RI-307USBm产品规格
项目 | 参数 |
---|---|
*大测距 | 64 公里;精度 12.5 厘米 |
脉冲宽度 | 10 纳秒至 50 微秒 |
显示方式 | 个人电脑显示器 |
支持操作系统 | Microsoft Windows XP/7/8 |
设备形式 | 通过 USB 连接电脑的远程单元 |
测距范围(时延) | 0 至 64000 米(0 至 640 微秒) |
子量程 | 0-62.5 米(0-0.625 微秒)、0-125 米(0-1.25 微秒)、0-250 米(0-2.5 微秒)、0-500 米(0-5 微秒)、0-1000 米(0-10 微秒)、0-2000 米(0-20 微秒)、0-4000 米(0-40 微秒)、0-8000 米(0-80 微秒)、0-16000 米(0-160 微秒)、0-32000 米(0-320 微秒)、0-64000 米(0-640 微秒) |
用途 | 定位潮湿 / 腐蚀接头、桥接抽头、未知接头;清除 ISDN、HDSL、ADSL 线路故障;查找线路组件;测量电缆中的水分;定位负载线圈;查找分接和复接;辅助测量和验证新的或部分电缆盘;定位压扁、挤压或扭结的电缆;定位电缆中的断路、短路和部分故障;定位电缆中的弹孔;捕获间歇性故障;定位由施工引起的问题;记录或绘制电缆网络和状况;验证电缆安装;检测服务盗用 |
测距仪器误差 | 读数的 0.01% 至 0.2%(根据子量程不同,误差范围 12.5 厘米至 8 米) |
有效采样率 | 800 兆赫兹 |
阻抗匹配范围 | 25 至 600 |
脉冲幅度 | 不超过 10 伏 |
接收灵敏度 | 1 毫伏 |
动态范围 | 80 分贝 |
VOP | 30% 至 * |
电源 | 通过 USB 供电(无需电池或电源适配器) |
连续工作时间 | 通过 USB 无限供电 |
外形尺寸 | 175×95×47 毫米 |
工作温度范围 | -20℃至 + 40℃ |
设备重量 | 不超过 0.3 千克 |
