德国GMC GEOHM C接地电阻测试仪-爱仪器仪表网

德国GMC GEOHM C接地电阻测试仪由爱仪器仪表网代理，本产品可实现接地电阻、土壤电阻率及欧姆电阻等多种测量，还具备电压自动切换测量功能。配备背光点阵显示屏与故障提示 LED 灯，能持续监测干扰电压等参数并及时预*。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

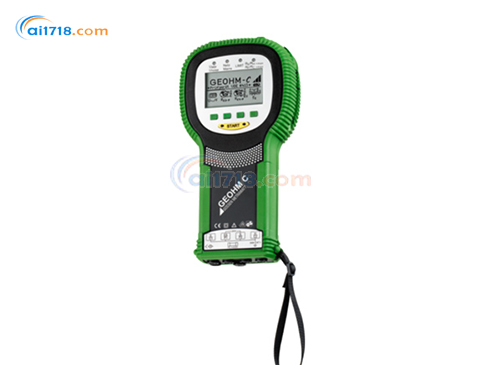

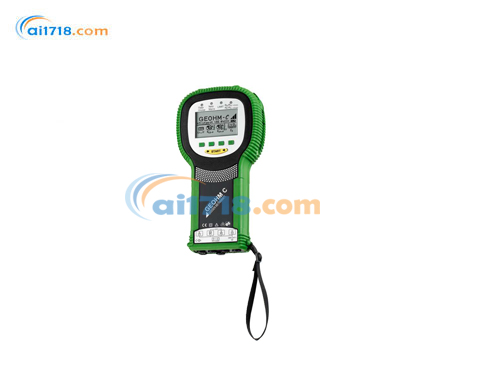

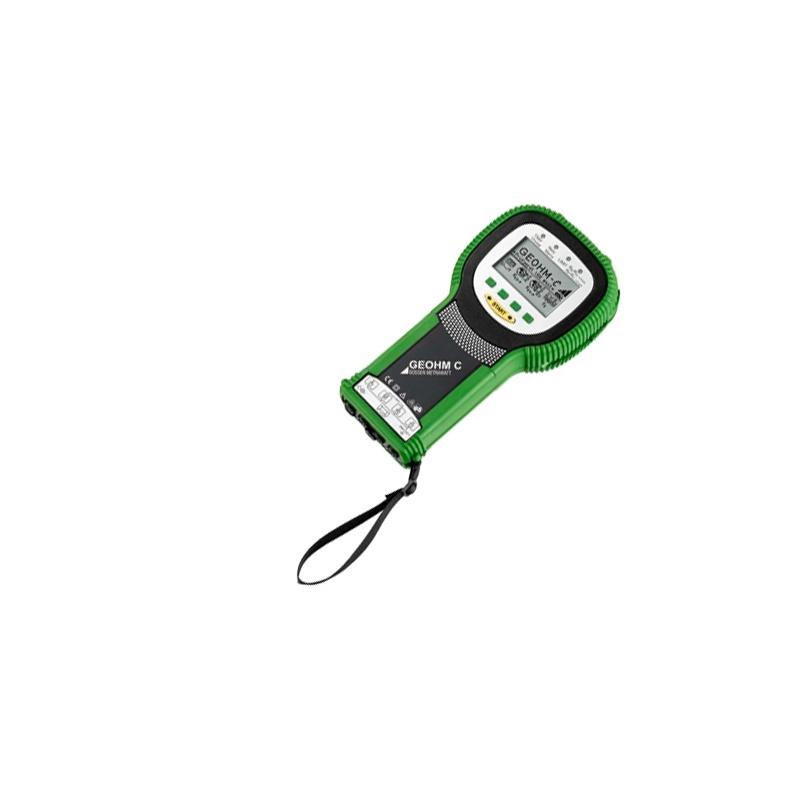

德国GMC GEOHM C接地电阻测试仪产品简介

本产品是一款电池供电的紧凑型接地电阻测试仪，符合多项国际标准与安全法规。其采用电流表 - 电压表测试原理，支持多模式测量，无需调零平衡，操作便捷。仪器可实现接地电阻、土壤电阻率及欧姆电阻等多种测量，还具备电压自动切换测量功能。配备背光点阵显示屏与故障提示 LED 灯，能持续监测干扰电压等参数并及时预*。机身采用软塑料护套的坚固外壳，防护性能良好，适配恶劣工况。附带在线帮助与测量值存储功能，搭配丰富配件，广泛适用于电力系统、防雷系统等场景的检测与规划工作。

GEOHM C接地电阻测试仪特性
可通过菜单选择 3 线或 4 线测量模式
无需调零平衡
持续监测干扰电压和辅助接地电极电阻，并在超出限值时发出指示
测量开始时，若探头电阻超过*大值，将显示提示信息
电压测量功能，可在直流电压与交流电压之间自动切换：
直流电压测量范围：1.0–250 V（带极性显示）
交流电压测量范围：0–300 V
符合 CE 标准

应用领域
GEOHM C 是一款紧凑型仪器，适用于电气系统的接地电阻测量，符合以下标准：
DIN VDE 0100：额定电压高达 1000 V 的电力系统安装标准
DIN VDE 0141：额定电压超过 1 kV 的交流系统接地标准
DIN VDE 0185：防雷系统标准
DIN 18014：基础接地电极的规划、施工与文件编制标准
该仪器还可用于测定土壤电阻率，这对应接地系统尺寸的计算至关重要。因此，它可用于简单的地质勘察和接地系统规划工作。
此外，只要不存在电容和感应干扰，该仪器还可测量固体和液体导体的欧姆电阻，以及导电元件的内阻。

特殊功能
保持功能：松开测量键后，测量值将冻结显示
测量值的缓冲存储功能
显示装置
LCD 显示屏：采用带背光的点阵显示屏，可查看菜单、设置选项、测量结果和在线帮助信息

标准配置
GEOHM C 测试仪
背带
一组电池
出厂校准证书
综合说明书，涵盖以下主题：
接地电阻测量：含 3 线和 4 线测量方法说明、与不同尺寸接地系统散流电阻相关的电位梯度区域物理原理、复杂地形测量的重要提示
土壤电阻率测量：含地质分析和散流电阻计算
欧姆电阻测量

配件
电缆卷轴 TR25II（Z503X）、TR50II（Z503Y）
接地钻 SP500（Z503Z）
E-SET PROFESSIONAL（Z592A）

订购信息

名称	型号	产品编号
基础仪器
数字接地测试仪	GEOHM C	M590A
配件
硬壳箱（含 1 个 C 系列测试仪及配件存放格）	HC30-C	Z541C
硬壳箱（含 2 个 C 系列测试仪及配件存放格）	HC40	Z541D
低电阻和接地电阻测量用电缆卷轴，25 m	TR25II	Z503X
低电阻和接地电阻测量用电缆卷轴，50 m	TR50II	Z503Y
接地电阻测量用接地钻，420 mm	SP500	Z503Z
接地电阻测量基础配件套装（含耐用户外便携包、2 个 420 mm 长接地针、1 卷带手带的 40 m 蓝色测量电缆（1 kV CAT III）、1 卷带手带的 20 m 红色测量电缆（1 kV CAT III）、1 根 2 m 黑色测量电缆（1 kV CAT IV）、1 根 2 m 绿色测量电缆（1 kV CAT IV）、1 根 30 cm 红色测量电缆（1 kV CAT IV）、1 根 30 cm 蓝色测量电缆（1 kV CAT IV）、1 个带 4 mm 插座的黑色测试夹、1 个带 4 mm 插座的绿色测试夹）	E-SET BASIC	Z593A
接地测量配件套装（含 1 个便携包、4 个 500 mm 接地针、1 卷带手带的 40 m 蓝色测量电缆、1 卷带手带的 20 m 红色测量电缆、1 根 5 m 黑色测量电缆、1 根 5 m 绿色测量电缆、1 个带 4 mm 插座的黑色测试夹、1 个带 4 mm 插座的绿色测试夹、1 把锤子、1 个卷尺、1 块抹布、1 个带笔的记事本）	E-SET PROFESSIONAL	Z592Z
接地测量箱（含仿皮箱、1 个 25 m 测量电缆卷轴、2 个 50 m 测量电缆卷轴、3 根 0.5 m 测量电缆、1 根 2 m 测量电缆、1 个测试夹、4 个 350 mm 长接地钻、1 块抹布、2 个带表格的记事本）	E-Set 5	Z590B

德国GMC GEOHM C接地电阻测试仪产品规格

类别	具体内容
参考条件	电池电压 5.5V±1%；环境温度 + 23°C±2K；相对湿度 40–60%
额定使用范围	温度范围 0°C–+40°C；电池电压 4.5–6.5V；电源频率 50Hz±0.2Hz；电源电压波形为正弦波（有效值与整流值偏差＜1%）
额定使用条件	串联模式；干扰电压＜3V 交直流；电极电阻＜(Rₑ+Rₐ+Rₚ) 的 5%，大探头电阻＜70kΩ，大辅助接地电极电阻＜50kΩ，*大接地和辅助接地电极电阻≤50kΩ
环境条件	工作温度–10...+50°C；存储温度–20...+60°C（无电池）；相对湿度大 75% 且不允许结露；海拔高度大 2000m
电源供应	采用 4 节 1.5V C 型碱性锰电池，电池电压 4.6–6.5V；支持镍镉 / 镍氢可充电电池，配套充电器为 NA102（需单独选购），充电电压 9V，充电时间约 9 小时；电池使用寿命受使用方式影响，可充电电池因容量限制测量次数较少
电气安全	安全等级为 II 类（符合 DIN EN 61140/VDE 0140-1）；250V 工作电压对应 2.3kV 测试电压；测量类别 250V CAT II；污染等级适配熔断器 2 F0.1H250V；*大距离 10cm，推荐距离＜4cm
机械设计	配备 128×64 像素背光点阵显示屏；尺寸 275mm×140mm×65mm；含电池约 1.2kg；外壳防护等级 IP54（符合 EN 60529），带微孔 ePTFE 压力补偿膜片（抗老化，直径 8mm，位于电池仓盖）
