德国GMC METRACLIP EARTH钳形接地电阻仪由爱仪器仪表网代理,本产品具备接地回路电阻、回路电感、泄漏电流及接触电压等多项测量功能,受干扰电流影响小,搭配大型 OLED 显示屏可同时读取多个测量值,还支持测量值存储与蓝牙传输。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

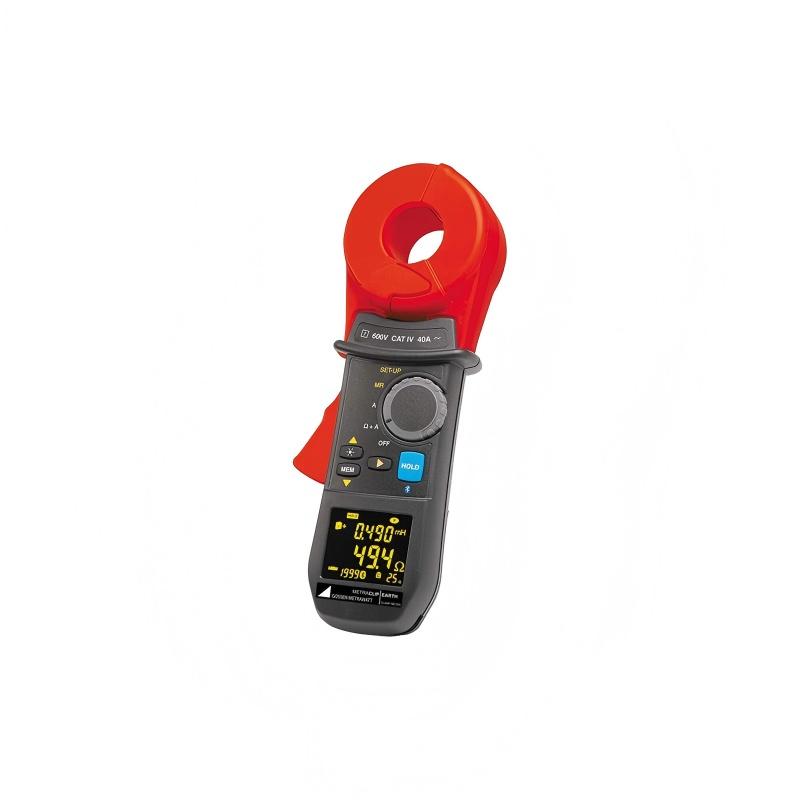

德国GMC METRACLIP EARTH钳形接地电阻测试仪产品简介
钳形接地电阻测试仪可用于测试任何具有环路特性的导电系统的电阻。本产品集钳形发生器与钳形表功能于一体,无需辅助接地极即可简化测量流程。该设备具备接地回路电阻、回路电感、泄漏电流及接触电压等多项测量功能,受干扰电流影响小,搭配大型 OLED 显示屏可同时读取多个测量值,还支持测量值存储与蓝牙传输。产品设计小巧便携,支持单手操作,安全性极高,符合多重国际安全标准与电磁兼容性要求,适用于电力传输、电信等领域的接地系统测试,为各类导电系统的回路特性检测提供可靠解决方案。
产品特点
在并联接地网络中测量回路阻抗,相比传统需两个辅助接地极的方法,流程更简便;
阻抗测量对低阻值尤为*,因为电阻测量过程中会考虑回路中存在的电感;
接触电压通过 “回路阻抗 × 泄漏电流” 计算得出。由此得到的电压值是测量点与地之间可能出现的*大值,因为测得的回路阻抗值已涵盖整个回路。
钳形测量功能
接地回路电阻:0.01~1500 Ω
回路电感:10~500 μH
泄漏电流:0.2 mA~40 A 交流(AC)
接触电压:0.1~75 V
受干扰电流影响极小
大型 OLED 显示屏:可同时读取*多 3 个测量值
电阻与泄漏电流测量值存储功能,均带日期和时间记录
小巧便携,操作简便:重量轻,钳口带弹力补偿设计,可单手操作
安全性极高,符合 CAT IV 600 V 防护等级
应用场景
该接地钳形表可用于测试任何具有回路特性的导电系统的电阻,可进行以下测量:
若接地装置与等电位联结导体串联,可测量接地电阻;
其他接地测量,例如通过架空接地线或电力传输 / 电信领域的互联输电塔进行的测量;
带有公共接地平面的分布式接地连接的测量。
供货范围
1 台接地钳形表(含便携箱)
4 节电池(LR6 或 AA 型)
1 份测试证书
1 张迷你 CD-ROM(含德、英、法、意语操作说明书)
1 份简版操作说明书(印刷版,含德、英、法、意、荷、波、罗马尼亚语)
1 份安全数据表(含 20 种语言)
1 个校准回路
订购信息
产品描述:该接地钳形表钳口开口为 35 毫米,具备可编程报*功能、预保持功能和蜂鸣器,可存储 2000 个带有时间戳的测量值,支持蓝牙传输,随产品配备便携箱和校准回路。
产品型号:METRACLIP EARTH
产品编号:M312N
德国GMC METRACLIP EARTH钳形接地电阻测试仪规格
参数类别
具体项目
详细规格
参考条件
环境温度
+23 ℃±3 ℃
相对湿度
50%±10%
电池电压
6.0 V±0.2 V
磁场
直流磁场 < 40 A/m,无交流磁场
电场
< 1 V/m
钳口方向
水平
导体位置
居中
周围环境
10 cm 范围内无带电导体
与磁体距离
> 10 cm
回路电阻测量条件
无电感(电压测量时为 20 Ω)
电流测量条件
正弦波形,频率 50 Hz,失真度 < 0.5%
回路电阻测量干扰电流
电阻和电感测量时无干扰电流;电压测量时 < 3.75 A
显示屏(LCD)
显示类型
OLED,支持 2 级亮度调节
显示段数
152 段
有效显示面积
48×39 mm
电源(电池)
电池类型
4 节 1.5 V 碱性电池(LR6/AA 型);或 4 节镍氢(NiMH)充电电池
平均电流消耗
约 140 mA
平均工作时间
约 12 小时(可完成 1440 次、每次 30 秒的测量)
自动关机功能
闲置 5 分钟后自动关机;关机前 15 秒发出短暂声音报*,显示屏每秒闪烁 1 次;可在设置菜单中关闭该功能
电气安全
防护等级
III 类(配备双重绝缘或加强绝缘,符合 IEC 61010-1、IEC 61010-2-030、IEC 61010-2-032 标准)
测量类别
CAT IV 600 V
机械设计
外壳防护等级
IP40
污染等级
*高 2 级
钳口开口尺寸
*大直径 35 mm(对应*大包围直径)
设备尺寸(长 × 宽 × 厚)
262×95×55 mm
设备重量(含电池)
约 935 g
海拔适应范围
*高 2000 m
电磁兼容性(EMC)
标准符合性
符合 DIN EN 61326-1/VDE 0843-20-1 标准
应用场景分类
居民区
