美国MEGGER　GISmonitor局部放电监测系统

美国MEGGER GISmonitor局部放电监测系统由爱仪器仪表网代理，GISmonitor主要任务是检测气体绝缘开关设备（GIS）绝缘系统内部的局部放电（PD）。系统的硬件经过优化，能够在多个通道上进行并行的实时PD采集。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

GISmonitor局部放电监测系统气体绝缘开关设备中的局部放电（PD）

了解资产状况至关重要，局部放电监测有助于延长资产使用寿命

气体绝缘开关设备（GIS）是输电设施以及发电厂、大型工业用户等关键系统的重要组成部分。它们是保障可靠供电的核心资产之一，因此，必须通过预防故障和服务中断来确保其持续可用。

气体绝缘开关设备出现缺陷的潜在原因包括制造、运输和现场组装过程中的误差，根据国际大电网委员会（CIGRE）的建议，这些误差可在投运前通过高压（HV）试验检测出来。另一个导致缺陷的原因是绝缘系统随时间推移出现老化。若未被检测到，老化也可能导致设备击穿和高成本停机。

气体绝缘开关设备常见的故障原因包括：

• 固体绝缘材料中的空隙和裂纹
• 悬浮或松动的电极
• 自由移动的微粒
• 高压导体或外壳上的微粒或突起物
• 绝缘材料上的固定微粒

微粒和异物是导致绝缘故障*常见的原因，它们会产生局部放电（PD），进而导致绝缘材料劣化，*终引发绝缘击穿。

故障预防：选择局部放电监测的八大理由

采用超高频（UHF）测量技术对气体绝缘开关设备进行连续在线局部放电监测，是电力状态监测方案的重要组成部分，可有效预防因气体绝缘开关设备绝缘系统缺陷导致的非计划停机。

通过早期检测缺陷，气体绝缘开关设备的局部放电监测可降低故障发生率，并预防高成本停机。 此类故障可能造成数百万的收入损失或设备更换成本。气体绝缘开关设备的局部放电监测可提前预*初期故障，并为状态检修提供关键数据。

GISmonitor监测系统概述

设备 / 组件	规格 / 功能
户外传感器	-
户外采集单元	带有频率转换单元（FCU）和输入保护单元（IPU）
室内 / 户外传感器	-
室内采集单元	带有频率转换单元（FCU）和输入保护单元（IPU）
干扰天线（DA2）	使用 RG58/RG142 同轴电缆
同轴电缆	RG142（户外）、RG58/RG142（室内 / 户外）
光纤局域网（Fibre optic LAN）	-

*性局部放电监测可评估绝缘系统的健康状况，通过非侵入式测量和分析方法，深入了解气体绝缘开关设备的运行状态。Power Diagnostix通过实施局部放电监测，帮助客户提高系统可靠性，进而根据资产状况优化维护和投资规划。

Power Diagnostix 的气体绝缘开关设备局部放电监测系统（PDMS）收集的监测数据，可识别不同类型的缺陷，并提供可靠的趋势信息。这些信息能帮助资产管理者在意外停机发生前，*设备维修或更换做出战略性决策。

1. 户外超高频传感器产生的局部放电信号，经带有输入保护单元（IPU）的频率转换单元（FCU）转换后，通过 RG142 同轴电缆连接至户外局部放电监测采集架（PDMAR）。
2. 户外局部放电监测采集架（PDMAR）可并行实时采集多达 40 路局部放电信号。
3. 室内 / 户外超高频传感器产生的信号，经带有输入保护单元（IPU）的频率转换单元（FCU）转换后，通过 RG58/RG142 同轴电缆连接至室内局部放电监测采集架（PDMAR）。
4. 室内局部放电监测采集架（PDMAR）可并行实时采集多达 120 路局部放电信号。
5. 可选配的干扰天线（DA2）产生的选通信号，通过 RG58 或 RG142 同轴电缆传输至局部放电监测采集架（PDMAR）。
6. 采用光纤环形结构，通过冗余光纤电缆将局部放电监测采集架（PDMAR）的信号传输至局部放电监测控制架（PDMCR）。
7. 局部放电监测控制架（PDMCR）配备控制软件和打印机。
8. 通过可选配的 IEC 61850 接口，可在变电站控制室用电脑对局部放电监测控制架（PDMCR）进行远程控制。
9. 通过无源继电器转发报*信号。
10. 通过 IEC 61850 接口、RJ45 接口或并行冗余协议（PRP）光纤，向 SCADA 系统传输数据和转发报*信号。

符合行业标准的在线局部放电监测

Power Diagnostix 的先进局部放电监测系统，基于其在气体绝缘开关设备领域的知识和客户需求设计而成。该系统采用超高频测量技术，可对多达数百个传感器（频率高达数吉赫兹）进行连续自动的绝缘状态分析。

超高频测量技术具有极强的抗干扰能力，能在高于常见干扰的频率下检测局部放电活动，且在在线运行状态下具有高灵敏度。

在超高频频段仍存在背景噪声的环境中，可搭配干扰天线（含发射天线）使用，以排除干扰。

GISmonitor核心特性

• 非侵入式缺陷检测
• 自动数据处理与局部放电报*
• 可扩展性：每个局部放电监测系统（PDMS）支持 8 至 500 多个传感器
• 所有通道并行实时采集局部放电信号
• 高效噪声抑制
• 远程或现场控制
• 系统冗余设计，确保*高可用性
• 适用于室内和户外环境

GISmonitor产品优势

• 提供高度准确的资产状态信息，通过状态检修替代定期维护，降低成本
• 提前预*潜在故障，在故障发生前采取纠正措施
• 对以往未检测到的故障进行风险管理，避免设备遭受高成本损坏
• 适用于大多数气体绝缘开关设备的改造：可利用已内置的现有天线，或采用外部改造传感器
• 集中式局部放电监测系统（PDMS）设计降低成本，实现采集单元的高效利用

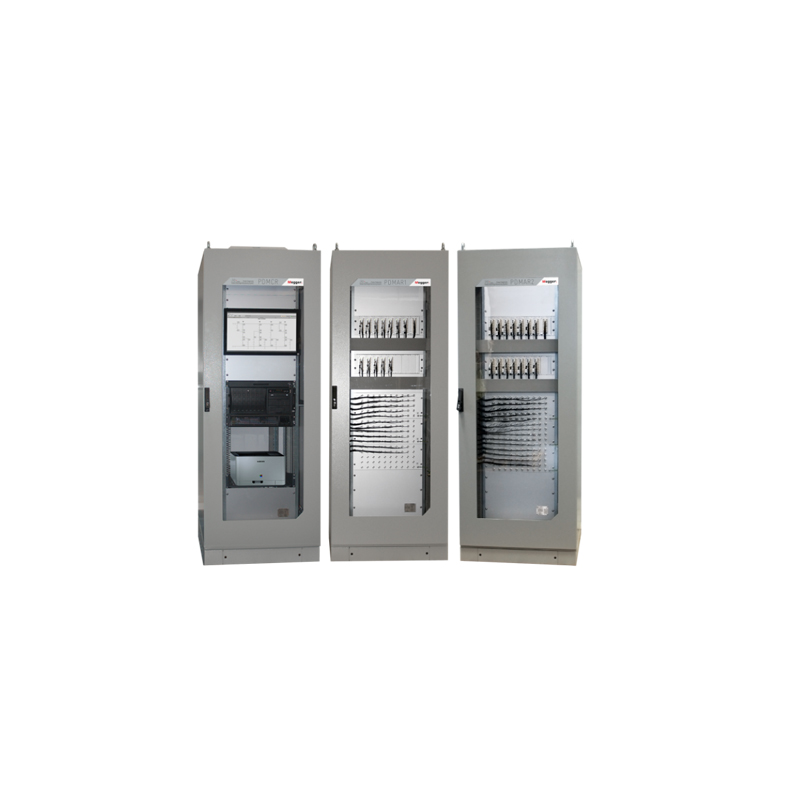

局部放电监测采集架

采集单元经过优化，可对多个通道进行并行实时局部放电采集，能在微秒级时间内检测并数字化任何超高频信号。该系统与*新款气体绝缘开关设备中内置的超高频传感器完全兼容。

• 室内柜体防护等级为 IP54
• 户外柜体防护等级为 IP65

每个柜体均配备：19 英寸摇摆架、不间断电源（UPS）、网络交换机、过电压保护装置、温控风扇（或加热冷却一体式半导体制冷片），以及用于监测温度、加热 / 冷却状态、光纤环网状态、熔断器状态和过电压保护状态的 ioLogic 技术。如有需要，户外柜体可加装遮阳防护装置。

得益于连接各柜体的光纤环网的冗余特性，可轻松避免数据丢失。

局部放电监测控制架

高性能控制柜内置工业计算机（IPC），并配备 RAID-1 硬盘控制器，可防止数据意外丢失。硬盘容量可存储数年的趋势数据和局部放电图谱。

• 可通过现代化触摸屏操作 GISmonitor 软件
• 内置打印机，可打印报告、截图或单次测量数据

事实与数据

以下数据足以证明我们的实力：

• 25 年以上的行业经验
• 35 家以上的满意客户
• 全球售出 150 套以上系统
• 售出 20000 个以上通道

GISmonitor：根据客户特定需求定制

外部超高频传感器

采用 PDIX 传感器，便捷实现设备改造

比内置传感器更具成本效益的替代方案

PDIX 系列提供外部改造传感器，适用于制造商未配备内置局部放电传感器的老旧气体绝缘开关设备。外部传感器的灵敏度通常低于内置传感器，但可在设备在线运行状态下以极低成本安装。

此外，还可通过改造内部组件（如用于电场控制的嵌入式电极），为气体绝缘开关设备加装局部放电传感器。

增强技术

通过高效噪声处理预防误报*

基于光纤电缆的数据传输

光纤连接在工业环境中已被证实具有极高的可靠性，因为它们不易受来自机器和放电现象的强干扰信号影响。

光纤传输的其他优势包括：

• 电气隔离，确保出色的信噪比
• 长距离布线不影响监测系统性能
• 所有连接柜体*同步，即使在严苛环境条件下也能保证测量结果准确

噪声抑制，不丢失关键数据

附近其他高压设备产生的干扰，会给局部放电测量和分析带来极大困难，因此，减少或消除此类干扰信号对获得准确可靠的测量结果至关重要。

Power Diagnostix 的气体绝缘开关设备局部放电监测系统（PDMS）采用光纤通信和坚固设计，对开关操作等事件产生的噪声具有出色的抗干扰能力。光纤数据传输确保了*的信噪比。

此外，Power Diagnostix 的 GISmonitor 系统具备高效的噪声处理技术，即使在复杂环境条件下，也能保证出色的测量结果。

监测软件可连接干扰天线，在不丢失重要局部放电数据的前提下，检测并消除噪声。

宽带天线 DA2 由超高频天线和频率转换单元组成，设计用于接收和过滤高频信号（如蜂窝通信和全球移动通信系统（GSM）发射天线发出的信号）。

智能数据处理

适用于监测、深度分析和维护的显示模式

信号处理，提供丰富信息

GISmonitor 控制软件安装在局部放电监测控制架（PDMCR）的工业计算机上，也可额外安装在任意远程计算机上，用于远程数据评估、诊断和配置。图形用户界面针对每个气体绝缘开关设备系统定制，可直观展示当前系统状态，实现 “实时信息一目了然”。

服务软件可可视化已安装局部放电传感器的当前读数，并显示局部放电事件或系统通知。该软件具备分析和报告功能，如显示趋势信息、相位分辨局部放电图谱，以及自动生成报告。

报*与趋势

报*事件列表显示峰值水平、局部放电图谱和趋势信息。局部放电趋势和局部放电图谱数据会自动存储，并在整个监测期间可随时调用。

借助 ICMexpert 实现更多功能

ICMexpert 数据库集成了局部放电故障数据库和丰富的局部放电图谱库，可实现局部放电故障的自动分类。

独特的高压测试面板

高压测试面板可在气体绝缘开关设备*终通电时，生成类似 “指纹” 的局部放电特征图谱，该图谱可作为长期参考依据。

融入变电站控制系统

凭借与 SCADA、IEC 61850 等第三方控制系统的接口，GISmonitor 软件中的数据可轻松融入大型变电站控制系统。

支持与服务（Support and Services）

Power Diagnostix 为气体绝缘开关设备的连续在线监测提供全方位服务，涵盖方案规划、定制化建议（如*适合您应用场景的系统配置）、系统安装与调试。

我们经验丰富的局部放电专家团队可协助分析 GISmonitor 系统的局部放电数据，提供报告和建议，并在报*时随时提供支持。我们的服务符合 ISO 17025:2018、ISO 9001:2015、ISO 14001:2015 和 ISO 45001:2018 标准。
