•数字式高压绝缘测试仪,测试电压高达5000V DC,电压测量到1000V
•检测被测装置的剩余电压,*高可达到1000V
•为容性被测装置放电
容性被测装置如电缆和线圈,可能由于测试电压使之充电,利用测量仪可以为其放电,品目可显示电压值下降过程
测量遵循EN61557,DIN VDE 0413
测试电压为100,250,500或者1000V,额定电流为1Ma
•高绝缘性能测量电缆
出于安全考虑,高绝缘性能测量电缆与测试仪采样固定连接,以避免无意中断电缆连接而形成的风险
•测量极化指数(PI)
电气机器通常要进行极化指数测试,这个测试过程*是绝缘电阻测试的扩展。 METRISO PRIME+提供的直流测量,电压在绝缘测试中可以持续十分钟。测试一分钟后记录测量结果,十分钟后再记录一个测量结果。如果十分钟时的测量值大于一分钟时的测量值,说明绝缘良好。两次测量值之比即为极化指数。在绝缘测试过程中,由于测量电压持续时间长可充电材料内部载流子排成直线,导*化现象。极化指数表示带电的绝缘材料内部载流子是否还可移动,即是否还可被极化亦即极化指数表明绝缘性能状态。
测试电压*高可达 5000 伏(V)
该仪器适用于电气系统、机械设备(如电机)、变压器、电缆及电气设备(如机车、有轨电车、远洋船舶所用设备)的非破坏性绝缘电阻测量,可选择*高 5 千伏(kV)的测试电压。
电压测量范围可达 1000 伏(V)
利用电压测量功能,可在*高 1 千伏(kV)的系统中,测试被测设备是否无电压。
被测容性设备放电
电缆、线圈等被测容性设备可能会被测试电压充电,本仪器可对其进行放电,放电过程中电压下降值可在显示屏上观察到。
符合 EN 61557 第 1 部分和第 2 部分(VDE 0413)标准的测量
当测试电压为 100 伏(V)、250 伏(V)、500 伏(V)或 1000 伏(V)时,额定电流为 1 毫安(mA)。
高绝缘测量电缆
出于安全考虑及技术测量要求,高绝缘测量电缆采用固定连接方式。这样可避免因电缆意外断开(如被测容性设备充电时)带来的危险。
极化指数(Polarization Index)
电气设备建议进行极化指数测试,该测试是对绝缘电阻的扩展测试。使用 METRISO PRIME + 施加直流测量电压于绝缘层,持续 10 分钟,分别在 1 分钟和 10 分钟后记录测量值。若绝缘性能良好,10 分钟后的测量值会大于 1 分钟后的测量值,两者的比值即为极化指数。
长时间施加测量电压会使绝缘层内的带电物质定向排列,产生极化现象。极化指数可反映绝缘层内带电物质是否仍可移动(即是否能产生极化),进而判断绝缘层的状态。
数据管理与报告生成
每次测量的数据可按选定的对象编号存储,还可通过选配件 PSI 模块(特性 I1)的键盘为该对象输入描述信息。
数据管理功能支持:显示选定对象的单个测量数据、按需删除单个测量数据或删除已录入的对象。
根据存储对象数量(*多 254 个),*多可存储 1600 条测量数据,当前内存占用情况以柱状图实时显示。
可通过 PSI 模块(特性 I1)或打印机适配器 DA-II(配件),将报告数据在外接 Centronics 接口打印机上打印输出。
应用领域
适用于大型系统、电缆、电机、发电机等设备的绝缘测量。
德国制造(MADE IN GERMANY)
德国*认可委员会(DAkkS)
测量类别 IV(CAT IV)
功能配置
超大测量范围:0.4 兆欧(MΩ)-1 太欧(TΩ)
可变测试电压,或固定档位:100 伏(V)、250 伏(V)、500 伏(V)、1.0 千伏(kV)、1.5 千伏(kV)、2.0 千伏(kV)、2.5 千伏(kV)、5.0 千伏(kV)
极化指数与吸收比测量功能
电压测量范围可达 1000 伏(V)
频率测量范围:15 赫兹(Hz)-1 千赫兹(kHz)
电容测量范围:0.1 微法(μF)-5 微法(μF)
放电测量功能
保护端(Guard terminal),可补偿表面电流,标配 5 米延长线
供电方式:市电供电、内置蓄电池组或外接 12 伏(V)电源
背光点阵显示屏
数字显示测量值与限值
定时功能:1 秒 - 100 分钟
数据记录功能
德国*认可委员会(DAkkS)校准证书

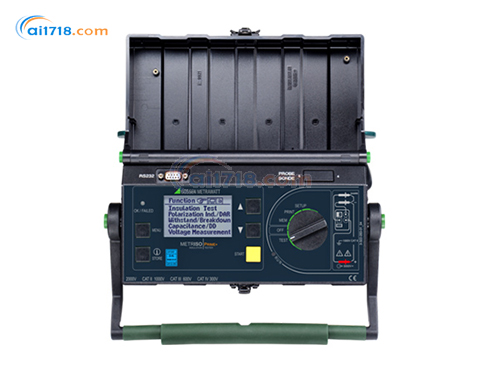

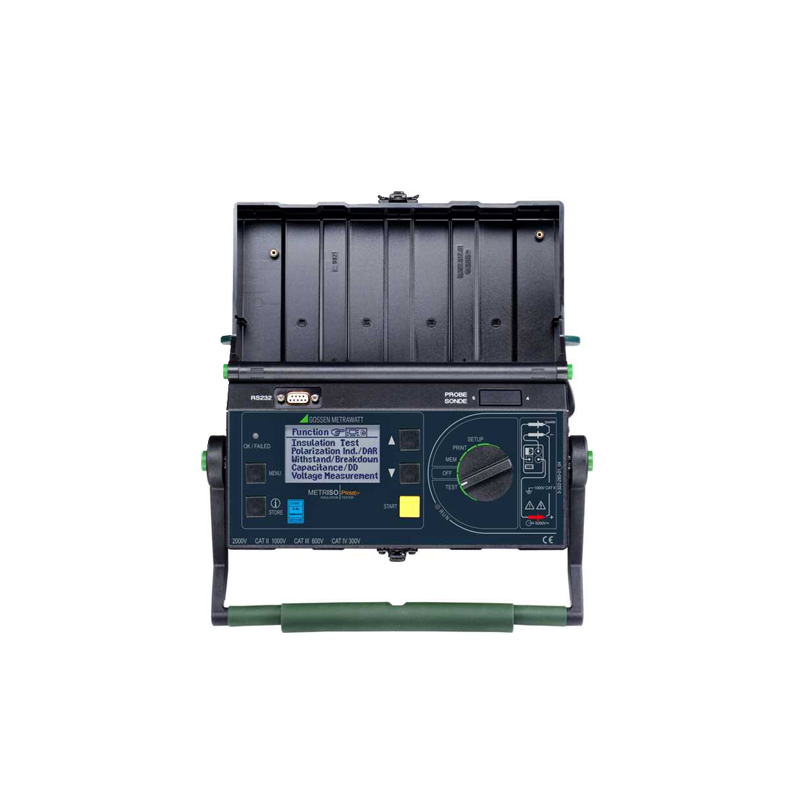

德国GMC METRISO PRIME+绝缘电阻测试仪产品规格
测量标准
标准(Standard) | DIN EN 61557-1:2007、DIN EN 61557-2:2008 |
---|---|
德国电气工程师协会规范(VDE Regulation) | VDE 0413-1:2007、VDE 0413-2:2008 |
绝缘电阻
显示范围(Display Range)[Ω] | 测量范围(Measuring Range) | 测试电压(Test Voltage) | 固有误差(Intrinsic Uncertainty) | 测量误差(Measuring Uncertainty) |
---|---|---|---|---|
0.00 兆欧(MΩ)-50.0 吉欧(GΩ)、0.60 兆欧(MΩ)-10.0 吉欧(GΩ) | - | 100 伏(V)-250 伏(V) | ±(7% 读数 + 6 位) | ±(10% 读数 + 8 位) |
>10.0 吉欧(GΩ)-50.0 吉欧(GΩ) | - | - | ±(7% 读数 + 6 位) | ±(10% 读数 + 8 位) |
0.00 兆欧(MΩ)-250 吉欧(GΩ) | 0.40 兆欧(MΩ)-50.0 吉欧(GΩ) | >250 伏(V)-1.00 千伏(kV) | ±(7% 读数 + 6 位) | ±(10% 读数 + 8 位) |
>50.0 吉欧(GΩ)-250 吉欧(GΩ) | - | - | ±(7% 读数 + 6 位) | ±(10% 读数 + 8 位) |
0.00 兆欧(MΩ)-999 吉欧(GΩ) | 0.40 兆欧(MΩ)-200 吉欧(GΩ) | >1.00 千伏(kV)-5.00 千伏(kV) | ±(7% 读数 + 6 位) | ±(10% 读数 + 8 位) |
>200 吉欧(GΩ)-999 吉欧(GΩ) | - | - | ±(7% 读数 + 6 位) | ±(10% 读数 + 8 位) |
极化指数(PI)、吸收比(DAR)
- | 时间 1(t1)[分钟] | 时间 2(t2)[分钟] | 限值(Limit)[分钟] |
---|---|---|---|
极化指数(PI) | 00:00-01:00-99:50 | 00:00-10:00-99:50 | 0.10-4.00-9.80 |
吸收比(DAR) | 00:00-00:30-99:50 | 00:00-01:00-99:50 | 0.10-1.60-9.80 |
绝缘测试电压
测试电压额定值(Nominal Values of Test Voltage) | 可变测试电压(Variable Test Voltage) | 额定电流(Nominal Current) | 固有误差(Intrinsic Uncertainty) |
---|---|---|---|
100 伏(V)、250 伏(V)、500 伏(V)、1.00 千伏(kV) | - | ≥1.0 毫安(mA) | 0-+25% 读数 |
1.50 千伏(kV)、2.00 千伏(kV)、2.50 千伏(kV) | - | ≥0.4 毫安(mA) | ±5% 读数 |
5.00 千伏(kV) | - | ≥0.1 毫安(mA) | ±3.5% 读数 |
100 伏(V)-1.00 千伏(kV) | - | ≥1.0 毫安(mA) | ±15% 读数 |
>1.00 千伏(kV)-2.50 千伏(kV) | - | ≥0.4 毫安(mA) | ±5% 读数 |
>2.50 千伏(kV)-5.00 千伏(kV) | - | ≥0.1 毫安(mA) | ±3.5% 读数 |
电压测量
测量范围(Measuring Range) | 频率(Frequency)[Hz] | 阻抗(Impedance) | 固有误差(Intrinsic Uncertainty) | 测量误差(Measuring Uncertainty) |
---|---|---|---|---|
直流测试电压(test voltage dc):50 伏(V)-5.00 千伏(kV) | - | - | ±(2.5% 读数 + 5 位) | ±(5% 读数 + 5 位) |
交 / 直流 50 伏(V)-1.00 千伏(kV)(50 V ... 1.00 kV ac/dc) | 15-500 | 1 兆欧(MΩ) | ±(2.5% 读数 + 2 位) | ±(5% 读数 + 5 位) |
交 / 直流 50 伏(V)-1.00 千伏(kV)(50 V ... 1.00 kV ac/dc) | >500-1000 | 1 兆欧(MΩ) | ±(10% 读数 + 2 位) | ±(12.5% 读数 + 5 位) |
频率测量
测量范围(Measuring Range) | 阻抗(Impedance) | 固有误差(Intrinsic Uncertainty) | 测量误差(Measuring Uncertainty) |
---|---|---|---|
15.0 赫兹(Hz)-1.00 千赫兹(kHz) | 1 兆欧(MΩ) | ±(0.5% 读数 + 2 位) | ±(1% 读数 + 2 位) |
击穿电压
参数(Parameters) | 设置范围(Setting Range) | 固有误差(Intrinsic Uncertainty) | 测量误差(Measuring Uncertainty) |
---|---|---|---|
电压范围(Voltage range) | 100-5000 伏(V) | ±(10% 读数 + 8 位) | ±(15% 读数 + 10 位) |
上升时间(Rise time) | 5-300 秒(s) | - | - |
测量时间(Measuring time) | 1-120 秒(s)/ 自动(auto)/ 连续测量(cont. measurement) | - | - |
电容测量
显示范围(Display Range) | 测量范围(Measuring Range) | 测试电压(Test Voltage) | 固有误差(Intrinsic Uncertainty) | 测量误差(Measuring Uncertainty) |
---|---|---|---|---|
0.00-10.0 微法(μF) | 0.10-5.00 微法(μF) | 100-450 伏(V) | ±(10% 读数 + 5 位) | ±(15% 读数 + 8 位) |
- | - | 500-5000 伏(V) | ±(5% 读数 + 5 位) | ±(10% 读数 + 8 位) |
