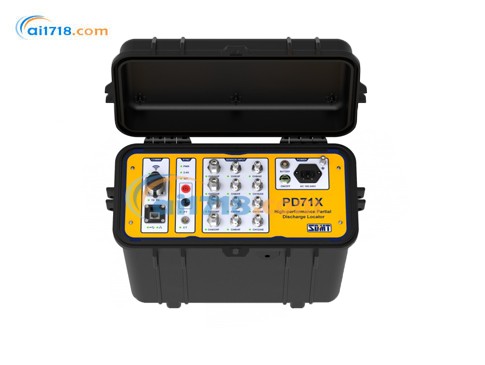

英国SDMT PD71X局部放电带电检测与定位仪由爱仪器仪表网代理，本产品小巧轻便，便携。它是进行定期局部放电 (PD) 测量的工具。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
在电力设备检测领域，局部放电测量是保障设备安全稳定运行的关键环节。PD71X 高性能局部放电定位仪凭借其*的性能和创新设计，成为定期局部放电（PD）测量的理想工具。它小巧轻便的机身设计，极大提升了设备的便携性，无论是在变电站、配电室，还是在复杂的电力设施现场，技术人员都能轻松携带，快速抵达检测现场，为高效完成局部放电测量任务提供了便利条件。
- 灵活可定制的通道配置：PD71X *多可配备 12 个可定制通道，支持 UHF、HF 或 AE 等多种类型的局部放电（PD）检测方式。用户可根据被监测设备的具体特性与实际需求，自由选择*适配的通道类型，这种高度灵活的配置方式，为不同工况下的局部放电检测提供了*且高效的解决方案，赋予了设备*的部署灵活性。
- 强大的采样与数据处理能力：具备高达 200 MHz 的采样率，能够快速、*地捕捉局部放电信号的细微变化，确保采集到的数据完整且真实有效。同时，可实时生成 PRPD（相位分辨局部放电）和 PRPS（相位分辨脉冲序列）数据，为技术人员提供全面、直观的局部放电特征信息，助力其深入分析局部放电现象，及时发现潜在故障隐患。
- 便捷的无线相位同步功能：采用先进的无线相位同步技术，摆脱了传统有线连接的束缚，简化了设备的操作流程，提升了检测工作的效率。在复杂的现场检测环境中，该功能能够确保多个通道之间的相位同步，保证检测数据的准确性和可靠性，为局部放电的*诊断提供有力支持。
- 广泛的传感器兼容性：可配备 SDMT 一系列性能*的标准外部局部放电传感器，这些传感器经过严格测试和优化，能够*检测局部放电信号。同时，PD71X 采用标准传感器连接器，与市面上销售的第三方局部放电传感器完全兼容，用户可根据实际需求和预算，自由选择合适的传感器，有效降低设备使用成本，拓宽了设备的应用范围。
- 高效智能的软件支持：搭配 SDMT 的 SD42 软件，实现了局部放电事件的自动捕获功能。软件能够以直观易懂的方式将捕获的事件呈现给现场工程师，使其快速掌握设备的局部放电情况。此外，软件还提供完整的趋势分析、模式识别和参数统计功能，为局部放电技术专家提供详细的数据资料，便于其进行深入研究和故障诊断。
- 个性化的自定义视图功能：支持创建包含实际设备示意图、模型或照片的自定义视图，将局部放电事件直观地叠加在设备视图上。通过这种可视化的呈现方式，技术人员能够快速定位局部放电发生的位置，更清晰、准确地了解设备内部的局部放电状况，为制定针对性的维修和维护方案提供重要依据 。
- 高精度与可靠性保障：满足 CIGRE（国际大电网会议）标准，检测灵敏度达到 5pC，确保测量结果的高精度和可靠性。严格遵循国际标准的设计与制造，使 PD71X 在各种复杂的电力环境下都能稳定运行，为电力设备的安全运行提供坚实保障。
|
类别 |
详细规格 |
|
适用范围 |
高压设备，包括 GIS、电缆、变压器 |
|
检测技术 |
超高频、高频和声发射 |
|
通道数 |
*多 12 个通道，可成对定制 |
|
采样率 |
UHF：100 Msps；2 个通道组合时为 200 MspsHF：10 MspsAE：10 Msps |
|
检测带 |
超高频：300～1500MHz高频：0.1～30MHz；20～300kHz |
|
动态范围 |
超高频：-80～+10dBm高频：-5～+5V发射极电压：0.1～2500mV |
|
波形采集 |
30,000 次脉冲 / 秒 |
|
相位同步 |
智能内部自同步、电源同步、无线同步、外部同步 |
|
外部同步范围 |
1～100Vrms，15～300Hz |
|
传感器连接器 |
NF 代表 UHF；BNC-F 代表 HF/AE |
|
定位精度 |
≤30 厘米 |
|
局部放电诊断准确性 |
≥95% |
|
通信连接 |
RJ45、LC 接口、WIFI |
|
设备额定功率 |
30 瓦 |
|
输入功率 |
90～240Vrms，50/60Hz |
|
尺寸 |
417 x 221 x 334 毫米 |
|
重量 |
9.1 公斤 |
|
工作条件 |
-20～+55℃，≤95% 无凝露 |
-
