英国N4L(牛顿) PSM3750频率响应分析仪由爱仪器仪表网代理，PSM3750拥有10Vrms输出，500Vpk隔离发生器，和500Vpk隔离输入等独有的特征，是PSM3750在频率响应测量领域极富革新的一大进步。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

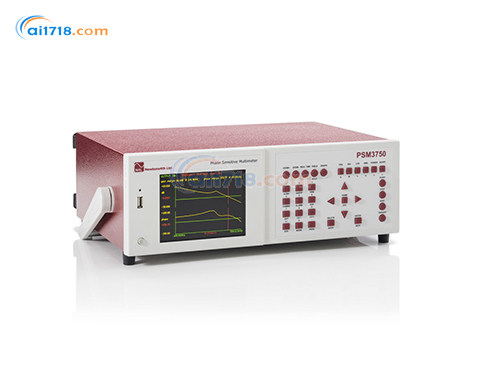

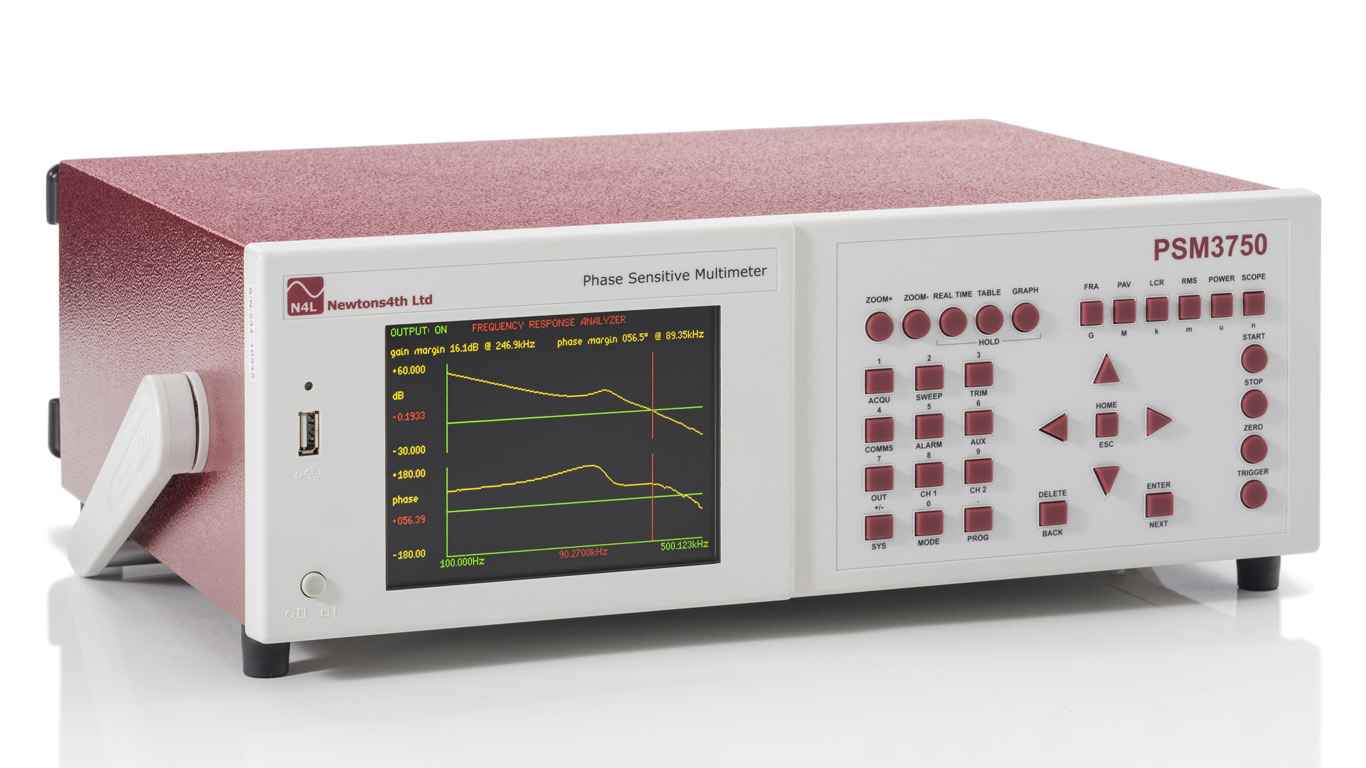

PSM3750频率响应分析仪简介：
•PSM3750高频高精度的相位增益测量功率为用户提供完整的解决方案。
•拥有10Vrms输出，500Vpk隔离发生器，和500Vpk隔离输入等独有的特征，是PSM3750在频率响应测量领域极富革新的一大进步，同事亦想市场体统一款前沿的增益精度和相位精度（0.01dB,0.025。）的隔离输入相位增益分析仪。
•PSM3750以PSM2200和PSM17xx系列频率响应分析仪系列的成功为基础，结合了我们的功率分析仪系列隔离输入通道的设计和开发经验，为高压，高精度，隔离提供解决方案增益和相位测量。
•PSM3750采用创新设计，在500Vpk电隔离输入/输出通道中集成了直接数字分析和外差技术，可在比目前任何其他仪器更宽的频率范围内提供广泛的测量功能。
•与其他N4L产品一样，PSM3750 NumetriQ利用新的DSP和FPGA技术优化其模拟硬件的使用，提供速度和测量灵活性，而不会影响每个测量功能的性能。

IAI2阻抗分析
•结合IAI2(阻抗分析接口），使用Kelvin(开尔文)4线连接电阻测试技术，无需使用外部分流器，PSM3750为用户提供一个*的LCR测量解决方案。
•IAI2的带宽高达50MHz,适用于广泛的测量应用。凭借多年的经验，高科技公司Newtons4th在阻抗测试领域赢得*地位。

高压反馈环路分析隔离测试
PSM3750配置了500Vpk隔离发生器，能够直接连接反馈环路而无需注入变压器，并实现DC,10uHz到50MHz注入带宽。
由于PSM3750能够500Vpk隔离输入，不比用到衰减器，使得反馈分析更简易、快速、灵活。
PSM3750频率响应分析仪-1

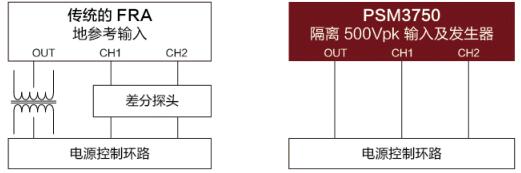

上图表明，PSM3750剔除了必用的隔离变压器和差分探头，灵位在传统的FRA执行分析时，需要几个隔离变压器作用在不同频率范围，PSM3750也解决了这个麻烦，器输出信号产生频率覆盖了整个频率范围。

连接

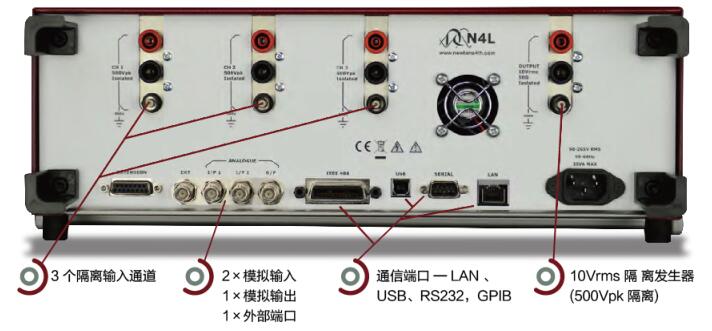

PSM3750背部配置3个隔离通道和一个隔离发生器。输入输出通道均采用DNC端子，一级4mm安全接头。标配LAN、RS232、USB接口，选配CPIB接口。PSM3750装备了支持素有现代通信的平台。
PSM3750频率响应分析仪-2

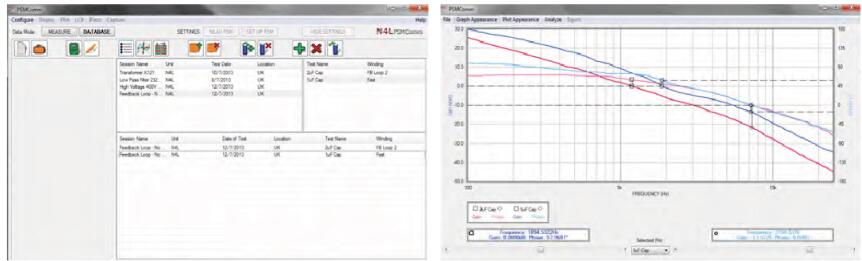

N4L PSMComm软件 - PSMComm2
PSM3750亦提供一个综合软件包，PSMComm2。允许用户对新产品执行多功能扫描和信号图对比。OSMComm2也包含数据库功能，用户可以储存所测的大量的数据，使之成为易出来的机构化模式。
PSM3750频率响应分析仪-3

PSM3750频率响应分析仪特点：
•高精度-高带宽 - 500Vpk输入
•带宽精度：基本精度0.002dB,以及先进的高频性能
•频率范围：DC,10uHz到50MHz
•高压浮动输入：完全电位隔离浮动输入- 500Vpk范围
•完全隔离发生器：能够直接连接反馈环路而无需使用隔离变压器
•相位精度：0.025^。
•多功能接口：LAN、RS232、USB,以及选件GPIB
•PC软件操作：远程控制、列表、曲线图和数据库
•多方面测量模式：FRA、PAV、POWER、LCR、RMS电压表、Scope

PSM3750测量规格
相位增益分析仪
测量	电压，增益（CH1/CH2,CH2/CH1)，增益（dB）补偿增益（dB），相位（°）
频率范围	10μHz-50MHz
增益精度（dB)	0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz
相位精度	0.025°<10kHz 0.05°+0.00015°/kHz<50MHz
频率源	发生器或CH1输入
测量	实时DFT，不会缺失数据
速度	达每秒100个读值
滤波器	可选低至0.2秒
相位角电压表
测量	In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric
频率范围	10μHz-50MHz
基本精度（AC）	基本精度：0.075%量程+0.075%读数+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz
LCR表
功能	L,C,R(AC),Q,Tan（δ），阻抗，相位-串联或并联
频率范围	10μHz-50MHz
电流分流器	外部或选择IAI2抗阻接口
范围（外部分流器）	电感1μH-100H 电容100pF-100μF 电阻1Ω-1MΩ
基本精度	0.1%+分流器误差
扫描能力	所有AC功能
真RMS电压表
通道	2个（可选第3通道）
频率范围	DC-5MHz 5MHz-50MHz仅基频
测量	RMS,AC,DC,Peak，CF,Surge，dBm
基本精度（AC）	同于PAV+0.05mV
基本精度（DC）	0.1%量程+0.1%读数+0.5mV
功率表
测量	W,VA,PF,V,A-Total，基本波和积分，功率谐波
频率范围	DC,10mHz-5MHz 5MHz-50MHz仅基频
电流分流器	外部
电流精度	同于电压+外部分流器精度
功率精度	0.1%范围+0.1%读数+外部分流器精度
信号发生器
类型	完全隔离10Vmrs输出保护-500Vpk，直接数字合成（DDS）
频率	10μHz-50MHz
波形	正弦波，方波，三角波，锯齿波，白噪声
精度（不修剪）	频率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz
阻抗	50Ω±2%
输出电平	35mVrms-10Vrms
补偿	±10VDC，分辨率20mV
谐波分析仪
扫描	单次或串列谐波
频率范围	20mHz-5MHz 5MHz-50MHz仅基频
测量	谐波，连续THD，差异THD
谐波次数	100
输入量程
输入	2或3×500Vpk输入隔离
连接	隔离BNC
耦合	AC+DC,AC(<10V DC),AV(<500V DC)
大输入	对地500Vpk
输入量程	3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV,1V,3V,10V*高压衰减器
缩放	1×10 ^-9 ～ 1×10 ⁹
量程	全自动，量程往上或手动量程
输入阻抗	1MΩ
型号
可选型号
PSM3750-2CH	2通道PSM3750
PSM3750-3CH	3通道PSM3750
PSM3750-2CH+IAI2	2通道PSM3750-IAI2
PSM3750-3CH+IAI2	3通道PSM3750+IAI2
IAI2 - 阻抗分析接口
规格
频率范围	10uHz到50MHz
测量参数	L,C,R,Z,相位,QF,Tan(δ),串联和并联
测量范围	10nH ～ 10H,1pF ～ 1000uF,10mΩ ～ 500MΩ
基本精度	0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz
内部分流器	5Ω,50Ω,5kΩ,500kΩ
附件和接口
附件
探头	2通道4根，3通道6根
线缆	输出线，RST232连接线，电源线
软件	CommView,PSMComm2
参考资料	校准证书，用户手册
接口
RS232	比特率19200，RTS/CTS协议
模拟输出	双极性 ±10V 在任何测量功能 - BNC
同步输出	发生器同步脉冲
外部接口（N4L附件）	2 15针D型母头
LAN(选件L）	10/100 Base-T 网络接口自动侦测RJ45
GPIB(选件G)	兼合IEEE488.2接口
系统规格
数据记录
功能	达4个测量功能供用户选择
数据记录	10ms无缝隙记录
储存	RAM或非易失性存储器达16000个记录
综合
显示	480×272点全彩TFT,白色LED背光
尺寸	92×215×312mm(高×宽×深)
重量	3.3kg(2通道)，3.5kg(3通道)
程序保存	100,通电加载位置 1
扫描保存	2000,任何扫描功能的所有参数
远程操作	所有功能、控制和数据
温度	5～40℃环境温度，20～90%RH 非冷凝
CRMM	90-264Vrms 47-63Hz 30VA max
保修	标准1年，可延至3年
