德国GMC-Instruments CP1100/1800AC/DC电流钳形表由爱仪器仪表网代理,该产品是一款交流/直流电流传感器钳,带电压输出,适用于万用表。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
CP30/330 和 CP1100/1800 AC/DC 电流探头专为可靠、准确、非接触式测量交流、直流和复杂波形电流而设计。利用先进的霍尔效应技术,他们可以准确测量电流。
- 真有效值万用表的交流和直流电流测量
- 1% 的高精度
- 100 mA / 500 mA 分辨率
- 自动关机以节省电池
- 高带宽 DC.. 20 kHz
- 变压比可在 METRAHIT 万用表中直接设置
- 通过按钮轻松实现自动调零

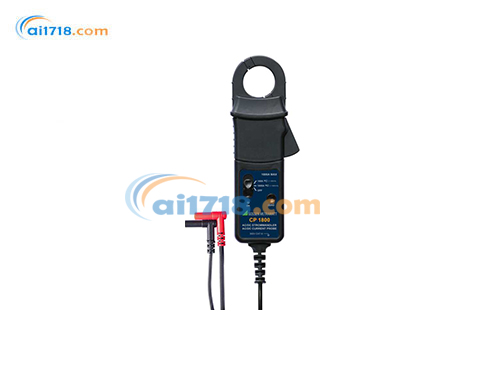

CP1800型
测量范围 0...125 / 1800 A
分辨率 100 mA/500 mA
过载能力2000A(60秒)
温度系数±0.1%读数。
变比10mV/A、1mV/A
整体直流精度 ±1% 读数 ±100/500 mA
频率范围 DC...20 kHz(-1 dB)
夹具开口 32 毫米
文章编号 Z204A
CP1100型
测量范围 0...100 / 1000 A
分辨率 100 mA/500 mA
过载能力2000A(60秒)
温度系数/°C ±0,1 % 读数。
变比10mV/A、1mV/A
整体直流精度 ±1% 读数 ±100/500 mA
频率范围 DC...20 kHz (-1 dB)
夹具开口 32 毫米
文章编号 Z203B
参数名称 | CP 30 | CP 300 | CP 1100 | CP 1600 |
---|---|---|---|---|
测量范围 | 30 ppm | 300 ppm | 1,100 ppm | 1,600 ppm |
分辨率 | 0.1 ppm | 1 ppm | 1 ppm | 1 ppm |
温度系数 | 0.1 ppm/°C | 0.1 ppm/°C | 0.1 ppm/°C | 0.1 ppm/°C |
线性度 | <±1% 满量程 | <±1% 满量程 | <±1% 满量程 | <±1% 满量程 |
长期稳定性 | <±2% 满量程/年 | <±2% 满量程/年 | <±2% 满量程/年 | <±2% 满量程/年 |
响应时间 (T90) | ≤5 秒 | ≤5 秒 | ≤5 秒 | ≤5 秒 |
工作温度 | 0°C ~ 50°C | 0°C ~ 50°C | 0°C ~ 50°C | 0°C ~ 50°C |
存储温度 | -20°C ~ 80°C | -20°C ~ 80°C | -20°C ~ 80°C | -20°C ~ 80°C |
预热时间 | 1 分钟 | 1 分钟 | 1 分钟 | 1 分钟 |
输出信号 | 0-10 V DC | 0-10 V DC | 0-10 V DC | 0-10 V DC |
负载电阻 | >10 kΩ | >10 kΩ | >10 kΩ | >10 kΩ |
电源电压 | 12-24 V DC | 12-24 V DC | 12-24 V DC | 12-24 V DC |
功耗 | ≤30 mA | ≤30 mA | ≤30 mA | ≤30 mA |
防护等级 | IP65 | IP65 | IP65 | IP65 |
材质 | 不锈钢外壳 | 不锈钢外壳 | 不锈钢外壳 | 不锈钢外壳 |
安装方式 | 壁挂式/管道式 | 壁挂式/管道式 | 壁挂式/管道式 | 壁挂式/管道式 |
环境温度 | +22℃ ... +24℃ |
导体位置 | 位于传感器水平面且几何中心处 |
测量频率 | 45 Hz ... 65 Hz |
条件 | CP 30/CP 330 | CP 1100/CP 1800 |
---|---|---|
工作温度 | 0℃ ... +50℃ | 0℃ ... +50℃ |
相对湿度 | ≤80%(≤31℃),线性降至≤40%(50℃) | ≤80%(≤31℃),线性降至≤40%(50℃) |
存储温度(无电池) | -20℃ ... +85℃ | -20℃ ... +85℃ |
海拔高度 | ≤2000米 | ≤2000米 |
部署环境 | 室内/室外(特定环境除外) | 室内/室外(特定环境除外) |
参数 | CP 30/CP 330 | CP 1100/CP 1800 |
---|---|---|
尺寸(长×宽×高) | 194 mm ×74mm× 25 mm | 200 mm × 74 mm × 25 mm |
重量 | 320 g | 320 g |
电流钳开口角度 | 25 mm | 32 mm |
型号 | 接口配置 |
---|---|
CP 30 | 1.5米电缆 + 2个4mm安全插头(屏蔽双向适配器) |
CP 1100 | 1.5米电缆 + 2个4mm安全插头(2个独立弯插头) |
CP 330 | 1.5米电缆 + 2个4mm安全插头(2个独立弯插头) |
CP 1800 | 1.5米电缆 + 2个4mm安全插头(2个独立弯插头) |
电池类型 | 9V碱性电池(PP3, MN 1604 或 IEC 6LR61) |
典型续航时间 | 30小时 |
自动关机功能 | 约10分钟无操作后自动关闭以节省电量 |
CP30/330电流钳形表规格文档 |

-
