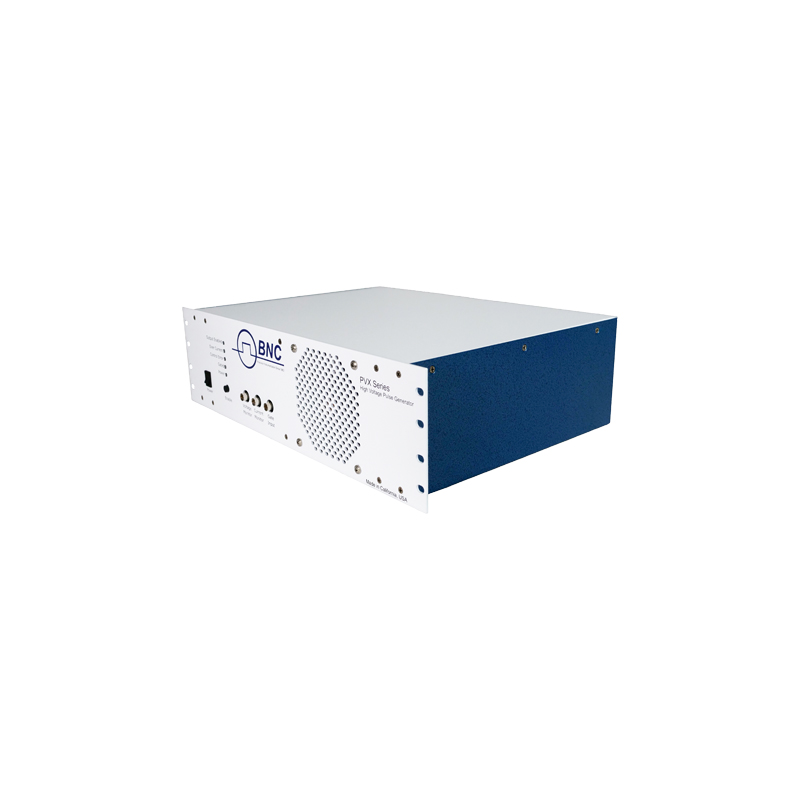

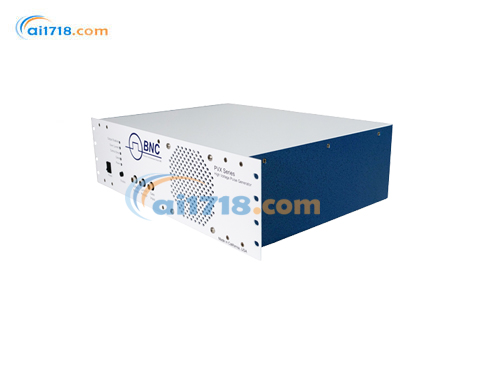

美国DEI PVX-4151脉冲发生器

美国DEI PVX-4151脉冲发生器产品简介
PVX-4151 脉冲发生器可产生*高 1500V 的高速高压波形，专为高阻抗容性负载优化设计，非常适用于为飞行时间质谱仪和加速器中粒子束静电调制的引出栅极与偏转板提供驱动。其坚固且多功能的设计，也使其可*适配功率管栅极、普克尔斯盒、Q 开关、声学换能器、微通道板、光电倍增管和像增强器的脉冲或选通驱动。PVX-4151 *的脉冲保真度，能全方位提升其搭载系统的运行性能。
PVX-4151 可输出 1500V 电压脉冲，上升沿和下降沿时间均小于 25 纳秒，在容性负载下可输出至直流的超平坦电压脉冲。该设备能产生从地电位到 + 1500V 或从地电位到 - 1500V 的单端输出脉冲，也可通过同时接入低压（VLow）和高压（VHigh）电源输入，生成以偏离地电位的直流电压为基准的脉冲。此直流偏置电压范围为 - 1500V 至 + 1500V，电源电压*大压差≤1500V。
PVX-4151 的运行需 TTL 门控信号、高压直流电源，还可选择接入直流偏置电源。输出脉冲的宽度和频率由门控信号控制，脉冲输出电压则由输入直流电源的幅值调节。
当输入门控信号为高电平时，高压电源（VHIGH）与输出端连通；当输入门控信号为低电平时，低压电源（VLOW）与输出端连通。因此，若对输入门控信号进行逻辑反相，使设备脉冲触发前门控信号始终为高电平，门控信号跳转为低电平时低压输入电源与输出端连通，即可生成负向脉冲。
PVX-4151 配备前面板 LED 状态指示灯，可实时监测脉冲发生器运行状态；前面板的电压和电流监测接口，能直接实时观测输出电压和电流波形，无需外接高压示波器探头。
该脉冲发生器采用直接耦合、风冷式固态半桥（图腾柱）设计，脉冲上升沿和下降沿速度一致，功耗低，且几乎无过冲、下冲和振铃现象。设备内置过流检测和关断电路，可有效保护脉冲发生器，避免因负载或互连电缆出现电弧、短路造成损坏。所有控制与保护逻辑电路、辅助电源、储能模块和输出网络均集成于 PVX-4151 机身内部，可直接与负载连接，无需在脉冲发生器和负载之间增设串联 / 并联电阻、阻抗匹配网络，也无需额外配置储能模块（电容组），相关功能均由设备内部完成。

美国DEI PVX-4151脉冲发生器

产品特点
高压高速脉冲输出，可生成 ±1500V 脉冲，上升 / 下降沿时间＜25ns（典型值＜20ns），脉冲保真度优异，无明显过冲、下冲及振铃现象。
输出模式灵活，支持地电位单端 ±1500V 脉冲，也可通过直流偏置实现 - 1500V 至 + 1500V 区间的偏移脉冲输出，脉冲宽度可在＜60ns 至直流范围内调节。
适配性强，专为高阻抗容性负载优化，可驱动几皮法至数百皮法容性负载，也可在限定条件下驱动阻性 / 感性负载，无需额外配置阻抗匹配网络、储能模块等配件。
操控与监测便捷，由 TTL 门控信号控制脉冲频率和宽度，前面板配备 LED 状态指示灯、电压 / 电流监测 BNC 接口，可实时观测波形，无需外接高压示波器探头。
性能稳定且防护完善，采用风冷式固态半桥设计，功耗低、散热好，内置过流检测与关断电路，可有效防护负载电弧、短路带来的设备损坏。
集成度高，所有控制、保护、储能及输出网络均内置，可直接与负载连接，整机设计坚固，适配工业及实验室复杂使用环境。
工作频率范围广，1500V 连续输出时脉冲重复频率可达单脉冲至 240KHz，突发模式下*高 5MHz，低负载 / 低电压工况下可实现更高连续频率。

应用场景

PVX-4151 ±1500V 脉冲发生器凭借高速高压的脉冲输出特性、优异的脉冲保真度及灵活的负载适配能力，核心适用于飞行时间质谱仪、加速器中粒子束静电调制的引出栅极与偏转板驱动；同时可广泛应用于功率管栅极、普克尔斯盒、Q 开关的脉冲 / 选通控制，以及声学换能器、微通道板、光电倍增管、像增强器等器件的脉冲驱动，是质谱分析、粒子加速、光电探测、激光调制等科研实验与工业检测领域的高性能脉冲发生设备。

美国DEI PVX-4151脉冲发生器技术参数
所有规格参数均为驱动 50 皮法容性负载、通过 6 英尺（约 1.8 米）RG-62（93Ω）同轴电缆测试所得
1500V 输出时*小脉冲宽度：＜60 纳秒（水平刻度 25 纳秒 / 格，垂直刻度 300 伏 / 格）
1500V 输出时上升沿 & 下降沿时间：18 纳秒（水平刻度 10 纳秒 / 格，垂直刻度 300 伏 / 格）
1500V 典型输出波形（水平刻度 1 微秒 / 格，垂直刻度 300 伏 / 格）
1500V 输出时工作频率：244 千赫（水平刻度 2.5 微秒 / 格，垂直刻度 300 伏 / 格）

输出参数

参数	*大值	*小值	调节方式
输出电压（VHigh - VLow）	±1500 伏	0 伏	由输入电源电压控制
脉冲上升沿 / 下降沿时间	＜25 纳秒（典型值＜20 纳秒，10%~90% 幅值）	—	—
脉冲宽度	＜60 纳秒至直流	—	由输入门控信号控制
脉冲重复频率（PRF）	1500V 连续输出时，单脉冲至 240 千赫（*大值受功耗限制⁽¹⁾）；突发模式可达 5 兆赫	—	由输入门控信号控制
*大平均功率	150 瓦（VHigh + VLow），环境温度超过 25℃时，每升高 1℃功率降额 2 瓦⁽¹⁾	—	—
*大占空比	连续	—	—
脉冲下垂	＜1%	—	—
过冲 / 下冲	＜5%	—	—
传输延迟	典型值 120 纳秒	—	—
触发抖动	脉冲间＜1 纳秒	—	—
输出连接器及线缆	SHV 连接器，标配 6 英尺（约 1.8 米）RG-62（93Ω）同轴电缆	—	—

输入直流电压参数
正输入电压（+VIN，VHigh）

指标	**大值	**小值	相对*大值（相对 VLow）	相对*小值（相对 VLow）
电压值	+1500 伏	-1500 伏	+1500 伏	0 伏

负输入电压（-VIN，VLow）

指标	**大值	**小值
电压值	+1500 伏	-1500 伏
输入直流连接器	SHV 连接器（机身背板，+VIN 和 - VIN 各 1 个）	—

门控信号
门控信号源及连接器：50Ω 阻抗 TTL 信号，接入前面板 BNC 连接器
电压与电流监测
电压监测：1000:1 分压，适配 1 兆欧负载，BNC 连接器
电流监测：10 安 / 伏，适配 50Ω 负载，BNC 连接器
通用参数
辅助电源：90 伏交流～240 伏交流，50/60 赫兹
外形尺寸（高 × 宽 × 深）：5.2 英寸 ×19 英寸 ×13 英寸（不含连接器），即 13.2 厘米 ×48.25 厘米 ×33 厘米
近似重量：18 磅（8.2 千克）
