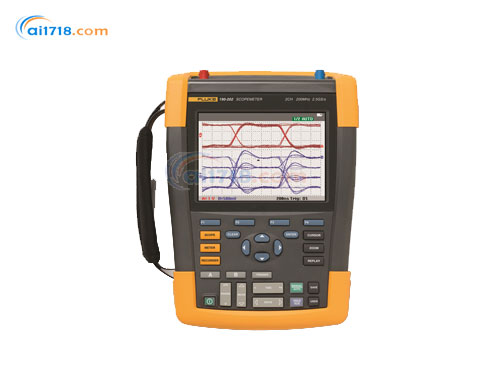

美国FLUKE Fluke 190系列示波表-爱仪器仪表网

美国FLUKE Fluke 190系列示波表由爱仪器仪表网代理，本产品分为二通道和四通道型，其针对 CAT IV 环境制造，带宽60 MHz至200MHz。请根据测试环境和预算来选择适宜型号。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•Fluke ScopeMeter 190 系列示波表分为二通道和四通道型，其针对 CAT IV 环境制造，带宽60 MHz至200MHz。请根据测试环境和预算来选择适宜型号
•Fluke 190 系列 II - ScopeMeter® 测试工具 20 年的创新成果
•作为*款安全等级达到 CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波器，Fluke ScopeMeter® 190 系列 II 将*的性能水平、耐用性和便携性集于一身
•您可以选择 60 MHz、100 MHz、200 MHz 或 50 MHz 带宽型号，实时采样率高达 5 GS/s，分辨率为 200 ps，可捕获噪音和其他干扰
•所有型号均带有深度存储器—每个通道多达 10,000 个样本—因此您可以详细检查波形中非常微小的部分
•所有型号均达到 IP-51 等级，可以防尘、防水、防潮和抵抗大范围的温度变化
•Fluke ScopeMeter 测试工具是由电池供电的手持式设备，设计用于满足现场服务人员的要求

产品特点：
•Fluke ScopeMeter 190 系列 II 将*高安全等级和强大的便携性与台式示波器的高性能相结合
•这些坚固耐用的 ScopeMeter 测试工具专门为工厂维护工程师和技术人员设计，能够在艰苦、肮脏、危险的工业条件下工作，测试从微电子到电力电子应用领域的所有设备
•190 系列 II 是一款易于使用的测试工具，您可以用它来处理任何故障排除任务
•其包括万用表，TrendPlot™ 和 ScopeRecord™ 滚动无纸化记录器模式和带有 •Connect-and-View™ 触发的免提操作
•两个或四个电气隔离输入
•安全等级为 CAT III 1000V/CAT IV 600V
•60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择
•采样率高，高达 5 GS/s，分辨率高达 200 ps（具体取决于使用的型号和信道）
•深度存储：每个通道波形捕获 10,000 次，因此您可以放大查看细节
•双通道型号专用的 5000 计数数字万用表
•通过四通道型号中的示波器 BNC 输入端进行四个仪表测量
•Connect-and-View™ 持续自动触发、单次拍摄、脉冲宽度和视频触发
•ScopeRecord 滚动模式，捕获波形取样数据*长达到 48 小时
•TrendPlot，趋势测量读数长达 22 天
•先进的自动测量，功率（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）
•防尘和防水等级为 IP 51，可用于严苛环境
•隔离的 USB 端口可连接存储设备和 PC
•锂离子电池支持更长的运行时间间隔：
190-X04，四通道型号长达 7 小时（标配 BP291）
190-X02，双通道型号长达 4 小时（标配 BP290）或者长达 8 小时（使用选件 BP291）
使用可选的外置电池充电器 EBC290 为备用电池充电
•易于开启的电池盖使您可以轻松更换电池
•当无人看管时，可用标准 Kensington® 锁作为固定和锁定示波器的方便插槽

诊断能力和 CAT IV 安全等级提升四倍
•Fluke ScopeMeter 190 系列 II 手持式示波器采用双重绝缘的双通道和四通道浮动示波器，安全等级适合在 CAT III 1000V/CAT IV 600V 环境中进行测量

工业系统的二维测试：
同时检查输入信号、输出反馈回路或安全互锁，以查找一系列问题，包括：
•电路电压/电流过载
•信号定时测量和同步问题
•衰减/输入阻抗失配
•信号波动/漂移

诊断 VSD、功率逆变器和转换器的三相测试
•三相功率输入中的谐波、瞬变和负载测试
•为错误的 IGBT 栅极或过滤器电路排除直流至交流转换器的故障
•测试反射和瞬变或电压不平衡的 PWM 输出

从 mV 到 kV 的安全测量

•标准探头的应用范围广泛（从 mV 至 kV），您可以应对从微电子领域到重型中压电

•气应用的任何问题。独立的绝缘输入使您可以测量具有单独接地参照的混合电路

•从而消除了发生意外接地短路的风险仅凭 IP-51 等级应对*苛刻的条件（基于市场上的 IEC60529 示波器）

•所有 ScopeMeter 便携式示波器均坚固耐用而且防震，适用于恶劣环境

•其密封的外壳可防尘、防水蒸气、防水、防潮并抵御空气污染，从而确保在您每次需要时能•展现可靠而*的性能

内置数字万用表快速而方便地执行*测量
•内置数字万用表 190 系列 II 双通道型号带有独立的双输入示波器和专用数字万用表
•使用内置的 5000 计数数字万用表可使您方便地从波形分析转换为*的万用表测量
•测量功能包括 Vdc、Vac、Vac+dc、电阻、连通性和二极管测试
•使用具备广泛换算系数的合适的分流器、探头或适配器来测量电流和温度
•Fluke-190-X04 四通道型号通过四通道示波器 BNC 输入端整合四个仪表测量值

一次充电完成一个班次的所有工作
全新高性能电池采用先进的锂电池技术，四通道型号可连续工作长达七小时，双通道型号可连续工作长达四小时（使用可选 BP291 电池组可连续工作长达 8 小时）易于开启的电池盖使您可以快速更换电池

通过新的 USB 连接轻松捕获并分享波形
两个 USB 端口以电子方式与测量输入电路隔离，为您提供到 PC 或 USB 存储设备的轻松的 USB 连接。将无限量的波形、屏幕捕获内容和仪器设置保存至 USB 存储设备。连接到 PC USB 接口，使用面向 windows 的 FlukeView 软件传输并归档重要的测量数据

通过 Connect-and-View™ 触发立即查看稳定的显示
Connect-and-View™ 通过识别信号类型来自动设置正确的触发。无需触压按钮，您便可获得稳定、可靠、重复显示的所有信号，包括电机驱动和控制信号。加快快速、连续地测量一系列测试点的速度

通过 ScopeRecord™ 记录长达 48 小时的高分辨率波形
ScopeRecord 存储器可在每个通道上存储多达 30,000 个数据点，同时捕获间歇性事件和快速故障
•存储事件，如动态文件、UPS 加电信号、电源交流和直流信号以及电机启动
•借助于保持触发模式，ScopeMeter 190 系列 II 可自动识别电源故障并存储其之前的波形数据
•通过波形缩放，您可以查看单独重启等*小的细节

通过 Trendplot™ 无纸化记录仪记录长达 22 天的信息，以查找间歇性故障
•这些间歇性事件可能是由连接不当、灰尘、污垢、腐蚀、或只是断线或破损的接头引起。线路中断、凹陷或电机启动和停止也可能导致停机。Fluke ScopeMeter 测试工具中的 TrendPlot 功能有助于通过以下途径查找上述故障：
显示长达 22 天内的*小峰值和*大峰值以及平均值
显示所有输入的电压、电流、温度、频率和相位，所有这些项目均标有时间和日期，以便查明故障

技术指标
带宽	Fluke 190-504： 500 MHz Fluke 190-204： 200 MHz Fluke 190-202： 200 MHz Fluke 190-104： 100 MHz Fluke 190-102： 100 MHz Fluke 190-062： 60 MHz
通道数量	Fluke 190-504：500 MHz：4 通道 Fluke 190-204：200 MHz：4 通道 Fluke 190-202： 200 MHz：2 通道 Fluke 190-104： 100 MHz：4 通道 Fluke 190-102： 100 MHz：2 通道 Fluke 190-062： 60 MHz：2 通道
实时采样率	Fluke 190-504： 5 GS/s Fluke 190-204： 2.5 GS/s Fluke 190-202： 2.5 GS/s Fluke 190-104：1.25 GS/s Fluke 190-102： 1.25 GS/s Fluke 190-062： 625 MS/s
输入	Fluke 190-X04： 4x BNC 输入用于示波器和万用表测量 Fluke 190-X02：2 个 BNC 输入和 1 个 DMM 输入
独立浮动隔离输入	输入、参考和接地之间高达 1000 V CAT III/600 V CAT IV
时基范围	1 ns/div 至 4s/div（190-504，500 MHz 型号） 2 ns/div 至 4s/div（190-20X，200 MHz 型号） 5 ns/div 至 4s/div（190-10X，100 MHz 型号） 10 ns/div 至 4s/div（190-062，60 MHz 型号）
输入灵敏度	2 mV-100 V/div 加上各种衰减
触发类型	Connect-and-View™，自由运行，单次拍照，边缘，延时，双斜率， 视频，视频线路，可选脉冲宽度，N 循环
触发源	Fluke 190-X02： 2 个 BNC 输入或通过 DMM 输入连接外部 Fluke 190-X04：4 个 BNC 输入
电子脉冲捕获	8 ns
示波器测量	光标: 7 自动： 30
*大记录长度	ScopeRecord 模式: 每次输入 30,000 pt 示波器模式: 每次输入 10,000 pt
存留	数字余辉提供了类似于模拟示波器的波形衰减
波形比较	带有自动通过/失败测试的波形参考

DMM 规格（双通道型号）
仪表输入（也用作示波器模式的外部触发输入）	4 mm 香蕉插头输入与示波器输入和接地完全隔离
*大分辨率	5000 计数
测量	Vdc，Vac rms，Vac+dc rms，电阻，持续性，二极管测试，电流（通过电流钳或分流器），温度 ºC 或 ºF（使用可选转换器）
存储位置	屏幕 + 设置：30 个存储波形、10 个存储记录和 9 个存储屏幕副本。
显示屏	153 mm 快速更新的全彩色 LCD

环境指标
工作温度	0ºC 至 40ºC（含电池） 0ºC 至 50ºC（不含电池）
存放温度	-20°C 至 +60°C
工作海拔	CAT IV 600 V/ CAT III 1,000 V 高为 2,000 m (6666 ft) CAT III 600 V/ CAT II 1,000 V 高为 3,000 m (10,000 ft)

安全规格
电气安全性	1,000V CAT III/600V CAT IV (EN61010-1)

机械和通用规格
尺寸	270 x 190 x 70 mm
重量	2.2 kg
保修期	主机三年保修
锂离子电池	Fluke 190-XX2： BP290 (2400mAh) Fluke 190-XX4： BP291 (4800mAh)

型号名称	描述
Fluke-190-504	彩色 ScopeMeter，500 MHz，4 个通道和 DMM/Ext. 输入
Fluke-190-504/S	彩色 ScopeMeter，500 MHz，4 个通道和 DMM/Ext. 输入，随附 SCC-290 工具包
Fluke-190-502	ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入
Fluke-190-502/S	ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-062	ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入
Fluke-190-062/S	ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-102	ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入
Fluke-190-102/S	ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-104	ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入
Fluke-190-104/S	ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-202	ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入
Fluke-190-202/S	ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-204	ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入
Fluke-190-204/S	ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件

包括附件
双通道型号	VPS410 电压探头组（一个红色，一个蓝色） TL175 TwistGuard™ 安全设计的测试引线组（红色和 BC190 充电器/电源适配器 BP290 2400 mAh 锂离子电池手腕带（粘帖到仪器手腕带多语言用户手册光盘 FlukeView ScopeMeterDdemo 软件包（功能有限制） USB 接口电缆
四通道型号	VPS410 电压探头组（一个红色，一个蓝色，一个灰色，一个绿色） BC190 充电器/电源适配器 BP291 4800 mAh 大容量锂离子电池手腕带（粘帖到仪器）手腕带多语言用户手册光盘 FlukeView ScopeMeter 演示软件包（功能有限制） USB 接口电缆
保修期	附件一年保修

机套和挂件
C195	软携包
C290	Fluke 190 II 系列专用硬质便携保护箱

测试线，探头和线夹
AS400	探头附件扩展套件
PM 9081	双香蕉插头转 BNC 适配器
PM 9082双香蕉插头转/BNC 适配器	双香蕉插头转 BNC 适配器
PM9091	同轴 BNC 电缆套件，彩色编码，每套 3 根，每根 1.5 米
PM9093	BNC 插头至双 BNC 插口
PM9096/201	PM9096/201 次级点火拾取夹，1000:1
RS400	RS400 探头附件更换套件
VPS410-R	ScopeMeter 工业级电压探头组，红色，10:1，1000V CAT III，600V CAT IV
VPS410-B	ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
VPS410-G	ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
VPS410-V	ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
STL120-III	STL120-III 屏蔽型测试线套件
TL910	电气测试探头组
TRM50	同轴直通 BNC 插头至 BNC 插口电缆端接器。2 个一组，50Ohm，1000V CAT III，最大功率 1W
VPS101	VPS101 – 电压探针套件，1:1，一个黑色
VPS410-II-B	ScopeMeter 工业电压探针组，蓝色，10:1，500 MHz
VPS410-II-G	ScopeMeter 工业电压探针组，灰色，10:1，500 MHz
VPS410-II-R	ScopeMeter 工业电压探针组，红色，10:1，500 MHz
VPS410-II-V	ScopeMeter 工业电压探针组，绿色，10:1，500 MHz
VPS420-B	ScopeMeter 高工作电压的耐用探针组，蓝色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针尖端和参考导线之间的电压）：2000V CAT III / 1200V CAT IV
VPS420-G	ScopeMeter 高工作电压的耐用探针组，灰色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针尖端和参考导线之间的电压）：2000V CAT III / 1200V CAT IV
VPS420-V	ScopeMeter 高工作电压的耐用探针组，绿色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针尖端和参考导线之间的电压）：2000V CAT III / 1200V CAT IV
VPS510-B	ScopeMeter 电子电压探头组，蓝色，10:1，500 MHz，300 V CAT III
VPS510-G	ScopeMeter 电子电压探头组，灰色，10:1，500 MHz，300 V CAT III
VPS510-R	ScopeMeter 电子电压探头组，红色，10:1，500 MHz，300 V CAT III
VPS510-V	ScopeMeter 电子电压探头组，绿色，10:1，500 MHz，300 V CAT III
VPS420-R	加固型实用 ScopeMeter 电压探头组，红色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压(探针和参考测试线之间的电压)：2000V CAT III / 1200V CAT IV

电池，充电器和适配器
BC190	电源适配器/电池充电器
BP290	Fluke 190 II 系列专用 2400 mAh 锂电池
BP291	Fluke 190 II 系列专用 4800 mAh 高容量锂电池
EBC290	外部电池充电器，从仪器外部给 BP290 或 BC291 充电

电流钳
80i-110s	交/直流电流钳
CS20MA	电流分流，4~20 mA，30V CAT III
i3000 Flex-4PK	Fluke i3000s Flex AC 电流钳型表，4 套件
i1000s	交流电电流探头
i1010	交/直流电流钳
i200s	交流电流钳
i3000s	交流电电流钳表
i30s	AC/DC 电流钳表
i310s	电流仪表
i400s	交流电电流钳表
i410	交/直流电流钳
i5S	AC 电流钳表

软件
SW90W	FlukeView 示波表软件

选件
SCC290	ScopeMeter (SW90W) 专用 FlukeView 软件和便携箱 (C290) 套件
HH290	ScopeMeter 190 II 系列专用挂钩

附件套件
MA190	附件组，适用于医疗和视频应用

压力
PV350	压力真空模块

Test Leads
福禄克（Fluke）TL175 可旋转表笔	Fluke TL175 可旋转表笔
TL220	SureGrip™ 工业测试线组
TL224	SureGrip™ 隔热测试线

温度
80CK-M	K 型公头微型连接器
80PJ-1	珠型探头
80PK-1	珠型探头
80PK-22	SureGrip 浸入式温度探头
80PK-24	SureGrip 气体温度探头
80PK-25	SureGrip 刺穿式温度探头
80PK-26	SureGrip 锥形温度探头
80PK-27	SureGrip 工业表面温度探头
80PK-3A	表面探头
80PK-8	管夹式温度探头
80PK-9	通用探头
80PK-EXT	延长线套件
80T-150UA	通用温度探头
80TK	热电偶模块
