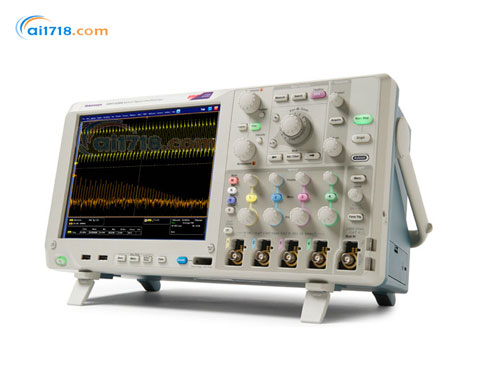

MSO5054混合信号示波器,美国TEKTRONIX-爱仪器仪表网

美国泰克MSO5054混合信号示波器由爱仪器仪表网代理，MSO/DPO5000 混合信号示波器系列，可以用一台仪器来分析多达 20 个模拟和数字信号，快速查找和诊断复杂设计中的问题。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
·每条通道单独设置门限
·保持精细的定时分辨率
·使用 MultiView Zoom™ 时多达 250 兆点记录长度
·并行总线上实现自动触发、解码和搜索
·Wave Inspector® 控件快速导航波形
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
·一条通道或两条通道高达 10 GS/s 实时取样速率，全部四条通道高达 5 GS/s
·MSO/DPO5000 系列具有一系列强大的功能
·超过 10 种选配软件和分析包完成常见技术和深入分析任务
·MSO/DPO5000 系列所有通道均标配高达 12.5 兆点的深度记录长度
·带宽高达 2 GHz，采样率高达 10 GS/s，确保能够查看快速变化的信号细节
·从快速发现异常并捕获，到搜索事件的波形记录并分析其特性及设备的行为，全面加速调试设计的每一阶段

主要性能指标：
·可选串行触发和分析
·软件解决方案提供了内置域专门技术
·极限和模板测试可以快速深入地分析信号特性
·16 条数字通道（MSO 系列）
·*触发套件，可以选配可视触发功能
·用户可选带宽限制滤波器，提高低频测量准确度
·两条通道可以选配高达 250 兆点的记录长度
·使用 FastAcq™ 时 > 250,000 wfm/s *大波形捕获速率
·FastFrame™ 分段内存采集模式，捕获速率每秒 > 310,000 个波形
·标配 10 MΩ 无源电压探头，具有低于 4 pF 的电容性负载和 500 MHz 或 1 GHz 的模拟带宽
·适用于以太网、MOST 和 USB 2.0 一致性测试，抖动、定时、眼图、功率、DDR 内存总线分析及宽带射频

简便易用功能：
·Wave Inspector® 控件能够简便导航和自动搜索波形数据
·MyScope® 自定义控制窗口和鼠标右键单击菜单，效率*
·53 种自动测量功能、波形直方图和 FFT 分析，简化波形分析
·TekVPI® 探头接口支持有源、差分和电流探头，自动调整量程和单位
·264 毫米（10.4 英寸）高亮度 XGA 显示器，配有触摸屏
·体积小、重量轻 -- 厚度仅为 8.12 英寸（206 毫米），重量低于 15 磅（6.7 千克）

连接能力：
·前面板有两个 USB 2.0 主控端口，后面板有四个端口，数据存储、打印和连接 USB 外设十分便捷
·后面板有 USB 设备端口，使用适配器连接到 PC 或 GPIB 控件十分简单
·集成的 10/100/1000BASE-T 以太网端口用于网络连接，视频输出端口用于将示波器显示屏输出到监视器或投影仪
·Microsoft® Windows 7 64 位操作系统，方便在您的环境中进行连接和集成
·符合 LXI Class C 标准

特点	MSO5034 DPO5034	MSO5054 DPO5054	MSO5104 DPO5104	MSO5204 DPO5204
*大取样速率（所有通道）	5 GS/s	5 GS/s	5 GS/s	5 GS/s
*大取样速率（1 条或 2 条通道）	—	—	10 GS/s	10 GS/s
*大等效时间取样速率	400 GS/s
标准配置时的*大记录长度	12.5M		12.5M（4 条通道） 25M（1 条或 2 条通道）
使用选项 2RL 时的*大记录长度	25M		25M（4 条通道） 50M（1 条或 2 条通道）
使用选项 5RL 时的*大记录长度	50M		50M（4 条通道） 125M（1 条或 2 条通道）
使用选项 10RL 时的*大记录长度	125M		125M（4 条通道） 250M（1 条或 2 条通道）
输入通道	4
模拟带宽 (-3 dB)	350 MHz	500 MHz	1 GHz	2 GHz
上升时间（计算值）	1 ns	700 ps	350 ps	175 ps
直流增益精度	±1.5%，高于 30℃ 时按 0.10%/℃ 降额
带宽限制	取决于仪器型号： 1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz
有效位数（典型值）	6 位（仪器带宽时为 10 divp-p 正弦波输入，100 mV/div，50 Ω 输入阻抗，*大取样速率，1k 点记录长度）
随机噪声（RMS，取样模式，全带宽）
输入耦合	交流、直流
输入阻抗	1 MΩ ±1%，50 Ω ±1%
输入灵敏度	1 MΩ： 1 mV/div 至 10 V/div 50 Ω： 1 mV/div 至 1 V/div
垂直分辨率	8 位（高分辨率时 >11 位）
位置范围	±5 div
任意两条通道之间的延迟（典型）	≤100 ps（50 Ω，直流耦合,等于或高于 10 mV/div 时的 V/div 相同）
偏置精度	±（0.005 × \|偏置 – 位置\| + 直流平衡）注：位置和常量偏置项必须要乘以适当的 V/div 项，折算成伏
通道间隔离（在同等垂直刻度设置下的任意两条通道）（典型值）	≤100 MHz 时 ≥100:1，>100 MHz 到额定带宽时 ≥30:1
高实时取样速率时的大持续时间	25 ms
时基范围	12.5 ps/div 至 1000 s/div
时间分辨率（在 ET/IT 模式中）	2.5 ps/div
时基延迟时间范围	–10 div 至 1000 s
通道间相差校正范围	±75 ns
时基精度	±5 ppm，在任何 ≥1 ms 间隔上

产品	说明
DPO5000 系列
DPO5034	350 MHz，5 GS/s，12.5M 记录长度，4 通道数字荧光示波器
DPO5054	500 MHz，5 GS/s，12.5M 记录长度，4 通道数字荧光示波器
DPO5104	1 GHz，10/5 GS/s（2/4 条通道），12.5M 记录长度，4 通道数字荧光示波器
DPO5204	2 GHz，10/5 GS/s（2/4 条通道），12.5M 记录长度，4 通道数字荧光示波器
MSO5000 系列
MSO5034	350 MHz，5 GS/s，12.5M 记录长度，4+16 通道混合信号示波器
MSO5054	500 MHz，5 GS/s，12.5M 记录长度，4+16 通道混合信号示波器
MSO5104	1 GHz，10/5 GS/s（2/4 条通道），12.5M 记录长度，4+16 通道混合信号示波器
MSO5204	2 GHz，10/5 GS/s（2/4 条通道），12.5M 记录长度，4+16 通道混合信号示波器
