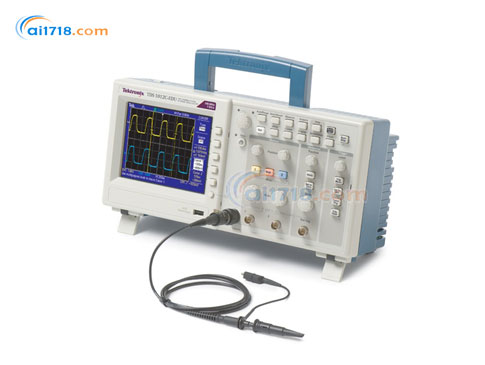

美国Tektronix TBS1042数字存储示波器由爱仪器仪表网代理，本产品是设计紧凑，性价比高，集各种标准功能于一身的数字存储示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•设计紧凑，性价比高
•集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助
•数字*度，实现准确测量
•带宽高达 40 MHz，*大采样率达 500 MS/s，远高于同等价位的其他数字存储示波器
•泰克专有采样技术能够实时采样，所有通道均实现规定的采样率，始终准确捕获信号
•使用多条通道时不会降低采样性能
•拥有多种功能和内置工具，易学易用，特别适合初次使用示波器的用户和学生
•全球运行的泰克示波器数量已经超过 500,000 台
•为简化与现有课程的整合，TBS1000 还包括一张教育资源光盘，其中装有多种工具，帮助学生掌握示波器的使用方法
•检修设备的必备工具
•包括上升沿/下降沿、脉冲宽度和视频在内的*触发功能，帮助您快速隔离所需信号
•只要捕获到信号，*数学运算功能和自动化测量功能便可加快分析速度
•执行 FFT 或加、减或乘波形十分迅速
•16 种自动化测量功能，快速可靠地计算频率或上升时间等重要信号特点，内置极限测试功能轻松识别信号中的问题
•直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能
•使这些仪器变得简单易用，从而缩短学习时间，提高工作效率
•内置的帮助菜单提供有关示波器特点和功能的重要信息
•使用与用户界面相同的语言提供帮助
•示波器可以判断输入波形是否超过预定义边界，自动监测源信号和输出的通过或失败结果
•违规时可以触发特定动作，包括停止波形采集、停止极限测试功能
•将失败的波形数据或屏幕图像保存到 USB 存储设备中或者上述动作的任何组合操作

产品特点：
•所有通道均实现高达1GS/s的取样速率
•全部通道均实现2.5k点记录长度
•*触发，包括脉宽触发和选行视频触发
•16个自动测量和FFT分析可简化波形分析
•内置的波形极限测试
•自动化、扩展的数据记录功能
•自动设置和信号自动量程
•内置的上下文相关帮助
•探头自检
•多语言用户界面
•5.7英寸（144 毫米）有源TFT彩色显示器
•体型小，重量轻 - 仅4.9英寸（124毫米）厚，重4.4 磅（2 公斤）
•前面板配有USB 2.0主控端口，存储数据便捷
•后面板上有USB 2.0设备端口用于连接PC或直接打印到PictBridge®兼容打印机
•包括用于连接平台的 Tektronix OpenChoice®软件
•使用后面板 USB 设备端口和随附的 OpenChoice PC 通信软件捕获、保存和分析测量结果，非常方便
•将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel，十分简单
•也可以直接连接任何兼容 PictBridge 打印机来打印图像

	TBS1022	TBS1042	TBS1062	TBS1064	TBS1102	TBS1104	TBS1152	TBS1154
带宽	25 MHz	40 MHz	60 MHz	60 MHz	100 MHz	100 MHz	150 MHz	150 MHz
通道	2	2	2	4	2	4	2	4
每条通道的取样速率	500 MS/s	500 MS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s
记录长度	所有时基均为 2.5k 点

垂直分辨率	8 位
输入灵敏度范围	使用经校准的微调时所有型号均为 2 mV 至 5 V/div
直流增益精度	±3%，从 10 mV/div 到 5 V/div
*大输入电压	300 VRMS CAT II；超过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13Vp-p AC
偏置范围	2 mV 至 200 mV/div：±1.8 V；>200 mV 至 5 V/div：±45 V
带宽限制	20 MHz
输入耦合	交流、直流、GND
输入阻抗	1 MΩ 并联 20 pF
垂直缩放	垂直扩展或压缩动态或停止波形
时基范围	5 ns 至 50 s/div
时基精度	50 ppm
水平缩放	水平扩展或压缩动态或停止波形
USB 接口	USB 主控端口位于前面板上，支持 U 盘
触发模式	自动、正常、单序列
触发源	两通道型号：CH1、CH2、Ext、Ext/5、交流线路四通道型号：CH1、CH2、CH3、CH4、Ext、Ext/5、交流线路
触发视图	按下“触发视图”按钮时显示触发信号
算术	加法、减法、乘法
数学函数	FFT
插值	Sin(x)/x
波形类型	点、矢量
余辉	关闭、1 秒、2 秒、5 秒、无限
格式	YT 和 XY
温度	工作状态：0 至 +50℃ ；非工作状态：-40 至 +71℃
湿度	等于或低于 +40℃ 时高达 85% 相对湿度高达 +50℃ 时高达 45% 相对湿度
尺寸	158326.3124.2mm
重量	2.0kg（仅仪器）；2.2kg（含附件）

TBS1022	25 MHz、2 通道、500 MS/s、TFT DSO	TPP0101	10X 无源探头，100 MHz 带宽
TBS1042	40 MHz、2 通道、500 MS/s、TFT DSO	TPP0201	10X 无源探头，200 MHz 带宽
TBS1062	60 MHz、2 通道、1 GS/s、TFT DSO	P2220	1X/10X 无源探头，200 MHz 带宽
TBS1064	60 MHz、4 通道、1 GS/s、TFT DSO	P6101B	1X 无源探头（15 MHz、300 VRMS CAT II 额定值）
TBS1102	100 MHz、2 通道、1 GS/s、TFT DSO	P6015A	1000X 高压无源探头 (75 MHz)
TBS1104	100 MHz、4 通道、1 GS/s、TFT DSO	P5100A	100X 高压无源探头 (500 MHz)
TBS1152	150 MHz、2 通道、1 GS/s、TFT DSO	P5200A	50 MHz，50X/500X 高压差分探头
TBS1154	150 MHz、4 通道、1 GS/s、TFT DSO	P6021A	15 A、60 MHz 交流探头
TEK-USB-488	GPIB 到 USB 转换器	P6022	6 A、120 MHz 交流探头
AC2100	仪器软手提箱	A621	2000 A、5 至 50 kHz 交流探头
HCTEK4321	仪器硬塑料手提箱（要求 AC2100）	A622	100 A、100 kHz 交流/直流探头/BNC
RM2000B	机架安装包	TCP303/TCPA300	150 A、15 MHz 交流/直流探头/放大器
077-0444-xx	编程人员手册 – 仅为英语	TCP305A/TCPA300	50 A、50 MHz 交流/直流探头/放大器
077-0772-xx	服务手册 – 仅为英语	TCP312A/TCPA300	30 A、100 MHz 交流/直流探头/放大器
174-4401-xx	USB 主机到设备电缆线，3 英尺长	TCP404XL/TCPA400	500 A、2 MHz 交流/直流探头/放大器
L7	简体中文（前面板饰面）	选项 A10	中国电源插头 (50 Hz)
L8	繁体中文（前面板饰面）	选项 A99	无电源线
