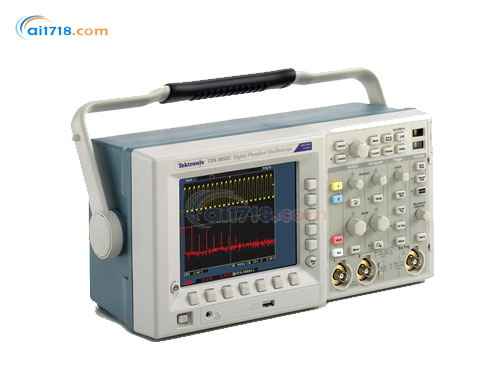

TDS3052C数字荧光示波器-爱仪器仪表网

美国Tektronix TDS3052C数字荧光示波器由爱仪器仪表网代理，本产品是适用于化分析的性能满足所需，价格经济实惠的数字荧光示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•适用于化分析
•性能满足所需，价格经济实惠
•可*地呈现信号
•DPO 可更深入地洞察复杂信号
•连续而快速的波形捕获速率有助于通过快速发现故障根源来节约时间，因此可应用*触发来将故障隔离开来
•实时辉度等级突出显示信号活动的详细历史记录，更方便了解所捕获波形的特点
•与同类示波器不同，即使在采集行为停止以后，历史记录仍然保留
•使用 DRT 取样技术和 SIN(X)/X 内插，快速调试和表征信号
•可同时表征所有通道上的各种信号类型
•可以捕获同类的其他示波器捕获不到的高频信息
•简单的导航和专用前面板控件可帮助您快速找到所需内容
•配备 USB 主控端口，可以轻松将测量信息存储和传输到个人计算机中
•美国*仪器 LabVIEW SignalExpress™ 泰克版软件为您提供扩展功能，包括*分析、数据记录、远程仪器控制和实时波形分析
•标配 25 种自动测量、波形加减乘除数学函数以及快速傅立叶变换 (FFT) 功能
•数学运算和测量功能允许使用完整采集记录长度或在采集中隔离出特定的事件
•利用内置以太网端口，e*Scope 基于 Web 的远程控制使您可以通过互联网或个人计算机在任何地方控制 TDS3000C 系列示波器
•将 DPO 的处理能力集中到一个深度仅为 5.9 英寸（149 毫米）紧凑的设计中，为平台节省出宝贵的空间
•当需要将示波器移到另一实验室时，其重 7 磅（3.2 千克）的便携式设计让这一工作变得轻松自如
•可以选配电池，在没有供电电源的情况下连续工作长达 3 小时的时间

应用
•数字设计和调试
•视频安装和服务
•电源设计
•教学和培训
•电信模板测试
•生产测试
•常规平台测试

产品特点：
• 500 MHz 带宽型号
•2 通道
•所有通道上的实时取样速率高达 5 GS/s
•所有通道上的标配记录长度均为 10 k
•连续波形捕获速率 3600 wfms/s
•*触发套件
•前面板 USB 主控端口方便存储和传输测量数据
•25 种自动测量
•FFT 标配
•多语言用户界面
•WaveAlert® 自动波形异常检测
•TekProbe® 接口支持有源、差分和电流探头，自动调整量程和单位
•重量轻（仅 7 磅/3.2 千克），运输方便
•选配择使用内部电池供电，不使用有线电源即可获得高达 3 小时的工作时间
•*分析模块
•极限测试模块
•电信模板测试模块
•扩展视频模块
•601 串行数字视频模块

	TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
带宽	100 MHz	100 MHz	300 MHz	300 MHz	500 MHz	500 MHz
计算得出的上升时间（典型）	3.5 ns	3.5 ns	1.2 ns	1.2 ns	0.7 ns	0.7 ns
输入通道	2	4	2	4	2	4
外部触发输入	所有型号均包括
每条通道的取样速率	1.25 GS/s	1.25 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
记录长度	10 k 点
垂直分辨率	9 位
垂直灵敏度，1 MΩ	1 mV/div 至 10 V/div
垂直灵敏度，50 Ω	1 mV/div 至 1 V/div
输入耦合	交流、直流、GND
输入阻抗	并联 13 pF 或 50 Ω 端子时1 MΩ
直流增益精度	±2%
*大输入电压，1 MΩ	150 VRMS，峰值 ≤400 V
*大输入电压，50 Ω	5 VRMS，峰值 ≤30 V
位置范围	±5 格
带宽极限	20 MHz	20 MHz	20 MHz，150 MHz	20 MHz，150 MHz	20 MHz，150 MHz	20 MHz，150 MHz
时基范围	4 ns 至 10 s	4 ns 至 10 s	2 ns 至 10 s	2 ns 至 10 s	1 ns 至 10 s	1 ns 至 10 s
时基精度	在任意 1 ms 时间间隔上为 ±20 ppm
以太网端口	RJ-45 连接器，支持 10Base-T LAN
USB 端口	前面板 USB 2.0 主控端口支持 USB 盘
GPIB 端口	全讲/听模式、设置和测量（选配配 TDS3GV 通信模块）
RS-232-C 端口	DB-9 插头连接器，全讲/听模式；控制所有模式、设置和测量波特率*大为 38400（选配配 TDS3GV 通信模块）
VGA 视频端口	DB-15 孔式连接器，在配有 VGA 的大型监视器上直接显示监视器输出（选配配 TDS3GV 通信）
外部触发输入	BNC 连接器，输入阻抗 >1 MΩ，并联 17 pF；*大输入电压为 150 VRMS
主要触发模式	自动触发（支持 40 ms/格以及更慢的滚动模式）、正常触发、单序列触发
B 触发	时间或事件后触发
时间后触发范围	13.2 ns 至 50 s
事件后触发范围	1 至 9999999 个事件
显示器类型	6.5 英寸（165.1 毫米）液晶 TFT 彩色显示器
显示器分辨率	640 水平 × 480 垂直像素 (VGA)
插值	Sin(x)/x
波形类型	点状、矢量、可变余辉、无限余辉
格式	YT、XY 和选通 XYZ（XY 仅在 4 通道仪器上有 Z 轴消隐）
电源电压	100 VRMS 至 240 VRMS ±10%
电源频率	45 Hz 至 440 Hz（100 V 至 120 V） 45 Hz 至 66 Hz（120 V 至 240 V）
功耗	*大 75 W
电池电源	需要 TDS3BATC 锂离子充电电池组
工作时间，典型	3 小时
尺寸	375176149mm
重量	3.2kg(仅仪器)

TDS3012C	100 MHz，2 通道，1.25 GS/s
TDS3014C	100 MHz，4 通道，1.25 GS/s
TDS3032C	300 MHz，2 通道，2.5 GS/s
TDS3034C	300 MHz，4 通道，2.5 GS/s
TDS3052C	500 MHz，2 通道，5 GS/s
TDS3054C	500 MHz，4 通道，5 GS/s
L0	英文手册
L7	简体中文手册
L8	繁体中文手册
P6243	1 GHz、≤1 pF 输入电容 10x 有源探头
P5205	1.3 kV，100 MHz 高压差分探头
P5210	5.6 kV，50 MHz 高压差分探头
P5100	2.5 kV、100x 高压无源探头
TCP202	50 MHz、15 A 交流/直流电流探头
TCP303*3	15 MHz、150 A 电流探头
TCP305*3	50 MHz、50 A 电流探头
TCP312*3	100 MHz、30 A 电流探头
TCPA300	100 MHz 探头放大器
TCP404XL*4	2 MHz、500 A 电流探头
TCPA400	50 MHz 探头放大器
ADA400A	100x、10x、1x、0.1x 高增益差分放大器
