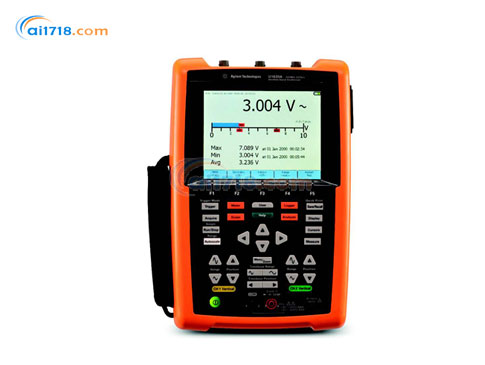

• U1610A 是全球*配有VGA 显示屏的手持式示波器
• 提供浮置测量功能和双CAT III 600 V 隔离通道
• 该示波器可从脉冲宽度调制电路、输入、瞬时和马达启动序列等信号中捕获更多波形
• 类似台式机的显示屏和双窗口缩放功能支持您轻松识别并放大问题区域，以进行更详细地分析
• 可以轻松地查看信号详情和检测毛刺
产品特点：
• CATIII 600V 隔离通道
• 高达 2GSa/s 采样率
• 高达 2Mpts 记录长度
• 5.7 英寸 VGA TFT LCD 显示屏（640x320 分辨率）
• 3 种视图模式显示（室内、室外、夜视）
• 双窗口缩放和数学函数
• 10,000 计数数字万用表
• Datalogger功能
• USB2.0 全速 IO 接口
|
|
U1610A |
U1620A |
|||||
|
技术指标 |
|
|
|||||
|
垂直系统 |
|
|
|||||
|
带宽(-3dB)¹ |
100 MHz |
200 MHz |
|||||
|
直流垂直增益精度¹ |
全量程的±4% |
||||||
|
|
全量程等于8格 |
||||||
|
双光标精度¹ |
±｛直流垂直增益精度+0.4%全量程(~1*低有效位(LSB))｝ |
||||||
|
|
±｛4%全量程±0.4%全量程(~1 LSB)｝ |
||||||
|
特征 |
|
|
|||||
|
采集 |
|
|
|||||
|
*大采样率 |
1GSa/s交叉，每通道500MSa/s |
2GSa/s交叉，每通道1GSa/s |
|||||
|
*大波形存储器深度 |
120Kpts/通道(交叉)， 60Kpts/通道(无交叉) |
2Mpts/通道(交叉)， 1Mpts/通道(无交叉) |
|||||
|
垂直分辨率 |
8位 |
||||||
|
峰值检测 |
>10ns |
>5ns |
|||||
|
平均值 |
可在2至8192之间选择，以2的指数幂为增量 |
||||||
|
滤波器 |
10kHz和20MHz带宽限制器 |
||||||
|
内插 |
(Sin x)/x |
||||||
|
垂直系统 |
|
|
|||||
|
模拟通道 |
通道1和通道2同时采集 |
||||||
|
计算得出的上升时间 |
3.20ns(典型值) |
1.75ns(典型值) |
|||||
|
垂直标度 |
2mV/格至50V/格 |
||||||
|
*多输入 |
CAT III 600V(使用10：1探头) |
||||||
|
|
CAT III 300V(直接) |
||||||
|
偏置(位置)范围 |
±4格 |
||||||
|
动态范围 |
±8格 |
||||||
|
输入阻值 |
1MΩ±1%≈22pF±3Pf |
||||||
|
耦合 |
直流、交流 |
||||||
|
带宽限制 |
10kHz和20MHz(可选) |
||||||
|
通道间隔离(通道采用相同的伏特/格设置) |
CAT III 600V |
||||||
|
探头 |
U1560-60002 1∶1无源探头 |
||||||
|
|
U1560-60002 10∶1无源探头 |
||||||
|
|
U1560-60002 100∶1无源探头 |
||||||
|
探头衰减因数 |
1x，10x，100x |
||||||
|
探头补偿输出 |
5Vpp，1kHz |
||||||
|
噪声峰峰值(典型值) |
全量程的3%或5mVpp，取两者中的较大值 |
||||||
|
直流垂直偏置(位置)精度 |
±0.1格±2mV±1.6%偏置值 |
||||||
|
单一光标精度 |
±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~½*低有效位(LSB))｝ |
||||||
|
|
±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~½LSB)｝ |
||||||
|
水平系统 |
|
|
|||||
|
量程 |
5ns/格~50s/格 |
2ns/格~50s/格 |
|||||
|
分辨率 |
100ps(5ns/格时) |
40ps(2ns/格时) |
|||||
|
时基精度 |
25ppm |
||||||
|
参考位置 |
左，中，右 |
||||||
|
时延范围(预触发) |
1屏幕宽度或120µs(取两者中的较小值) |
1屏幕宽度或1ms(取两者中的较小值) |
|||||
|
时延范围(后触发) |
50ms~500s |
20ms~500s |
|||||
|
时延分辨率 |
100ps(5ns/格时) |
40ps(2ns/格时) |
|||||
|
时延测量精度 |
相同通道：±0.0025%读数±0.17%屏幕宽度±60ps |
||||||
|
|
通道间：±0.0025%读数±0.17%屏幕宽度±120ps |
||||||
|
模式 |
主模式、缩放、XY、滚动 |
||||||
|
水平平移和缩放 |
双窗口缩放 |
||||||
|
特征(续) |
|
|
|||||
|
触发系统 |
|
|
|||||
|
信号源 |
通道1、通道2、外部通道 |
||||||
|
模式 |
普通模式、单一模式、自动模式 |
||||||
|
类型 |
边沿、毛刺、TV、第N个边沿、CAN、LIN |
||||||
|
自动定标 |
找到或显示活动中的通道，在编号*高的通道上设置边沿触发类型，在示波器通道上设置垂直灵敏度 , 时基显示为~2 |
||||||
|
|
要求*小电压>10mVpp,0.5%占空比 ,*低频率>50Hz |
||||||
|
释抑时间 |
60ns～10s |
||||||
|
量程 |
距中心屏幕±6格 |
||||||
|
灵敏度 |
≥10mV格:0.5格 |
||||||
|
|
<10mV/格:大于1格或5mV |
||||||
|
触发电平精度 |
±0.6格 |
||||||
|
耦合模式 |
交流 (~10 Hz)、直流、低频抑制 (~35 kHz)、高频抑制 (~35 kHz) |
||||||
|
外部触发 |
|
|
|||||
|
·输入阻抗 |
1MΩ≈10pF |
||||||
|
·*大输入 |
CAT III 300V |
||||||
|
·量程 |
直流耦合:触发电平±5V |
||||||
|
·带宽 |
100kHz |
||||||
|
测量 |
|
|
|||||
|
自动测量 |
时延/占空比(+/–)、下降/上升时间、频率、周期、相移、T *大值、T |
||||||
|
波形数学函数 |
CH1+CH2,CH1–CH2,CH2–CH1,CH1×CH2,CH1/CH2,CH2/CH1,d/dt(CH1),d/dt |
||||||
|
光标 |
△V:光标之间的电压差 |
||||||
|
|
△V:光标之间的时间差 |
||||||
|
FFT点 |
1024 |
||||||
|
FFT窗口 |
矩形、Hamming、Hanning、Blackman-Harris、平顶 |
||||||
|
显示系统 |
|
|
|||||
|
显示屏 |
5.7英寸TFTLCDVGA彩色显示屏(具备户外可读性) |
||||||
|
分辨率 |
VGA(屏幕区域):640垂直点乘以480水平点 |
||||||
|
控制 |
打开/关闭矢量、打开/关闭sin |
||||||
|
实时时钟 |
日期和时间(可调) |
||||||
|
语言 |
10种语言(可选) |
||||||
|
内置帮助系统 |
按下[Help]按钮即可显示快速功能帮助 |
||||||
|
存储系统 |
|
||||||
|
保存/调用(非易失性存储器) |
可在内部保存和调用10种设置和波形 |
||||||
|
存储模式 |
USB2.0全速主机端口 |
||||||
|
|
||||||
|
|
数据格式:.csv |
||||||
|
I/O |
USB2.0全速主机,USB2.0全速客户端 |
||||||
|
打印机兼容性² |
PCL喷墨打印机、PCL激光打印机 |
||||||
|
*大读数速率 |
10,000个计数，提供自动极性指标 |
||||||
|
电压 |
CAT II 1000V或CAT III 600V |
||||||
|
功能 |
量程 |
分辨率 |
精度 |
输入阻抗(标称值) |
测试电流 |
||
|
DCV |
1000.0mV |
0.1mV |
0.09%+5 |
11.11MΩ |
|
||
|
|
10.000V |
0.001V |
0.09%+2 |
10.10MΩ |
|
||
|
|
100.00V |
0.01V |
|
10.01MΩ |
|
||
|
|
1000.0V² |
0.1V
