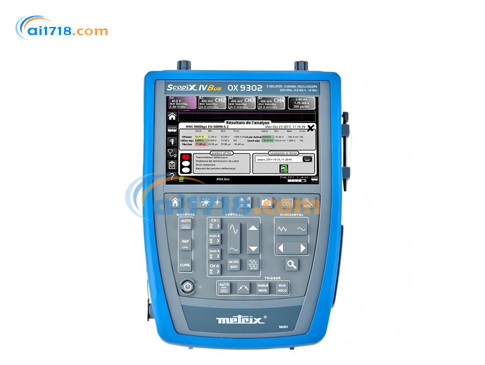

法国CA OX 9302 BUS手持式示波器-爱仪器仪表网

法国CA OX 9302 BUS手持式示波器由爱仪器仪表网代理，法国CA OX 9302 BUS手持式示波器的人体工程学设计旨在简化其使用。SCOPIX IV 的外壳经过精心设计，尽可能紧凑，其外部机械设计使其能够将硬件组件集成到极小的体积中，而其键盘则受益于汽车行业开发的新技术。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

OX 9302 BUS手持式示波器产品介绍：

SCOPIX IV 便携式示波器的人体工程学设计旨在简化其使用。SCOPIX IV 的外壳经过精心设计，尽可能紧凑，其外部机械设计使其能够将硬件组件集成到极小的体积中，而其键盘则受益于汽车行业开发的新技术
SCOPIX IV BUS 功能可用于执行评估现场总线完整性所需的电气测量，或者换句话说，根据适用标准，评估物理层的运行（电气规格、同步等）
快速简单诊断的 4 个步骤：
选择要分析的总线
显示测量公差
分析
分析结果

OX 9302 BUS手持式示波器产品特点：

属于 300 MHz 便携式数字示波器，具备 2 个隔离通道，支持 600 V CAT III 安全标准
专为测试现场总线的物理完整性设计，可验证多种现场总线协议的信号传输质量，如 KNX、DALI、CAN、LIN 等
操作便捷，一键即可开始分析，通过 4 个步骤*能完成数据总线的鉴定，且诊断过程分步进行，可查看标准规定的各种参数计算结果
拥有直观且可升级的人机界面，支持多接口通信，包括以太网、WiFi、USB 等
分析结果可存储在内部存储器或微型 SD 卡中，以 “.htm” 文件格式保存，且能显示测量公差，用户还可修改公差值

应用

用于评估现场总线的完整性，即物理层的运行情况（电气规格、同步等），依据适用标准进行电气测量
适用于多个领域，包括工业、汽车行业、建筑自动化、院等，可对这些领域中使用的现场总线进行测试
支持多种总线协议的测试，不同协议有其对应的应用场景，例如：
AS-I 协议适用于传感器、执行器
CanHighSpeed 协议用于电气工程系统
DALI 协议可用于照明设备测试、照明管理
FlexRay 协议应用于汽车、航空、农用车辆
KNX 协议用于家庭自动化、楼宇自动化、暖通空调等

OX 9302 BUS手持式示波器产品规格

参数类别	具体内容
显示类型	7 英寸 WVGA TFT 彩色 LCD 触摸屏，分辨率 800x480，带 LED 背光（可调节待机模式）
带宽	300 MHz
通道数量	2 个隔离通道
垂直灵敏度	16 档，2.5 mV-200 V / 格，垂直缩放模式下可达 156 μV / 格（12 位转换器），精度 ±2%
扫描速度	35 档，1 ns / 格至 200 s / 格，精度 ±[50ppm +500ps]，滚动模式 100 ms 至 200 s / 格
触发功能	所有通道支持自动、触发、单次、50% 电平边缘触发，脉冲宽度（16 ns-20 s）、延迟（48 ns 至 20 s）、计数（3 至 16,384 个事件），触发位置可连续调整
*大采样率	单次模式下每通道 2.5 GS/s（ETS 模式下*高 100 GS/s）
垂直分辨率	12 位（垂直分辨率 0.025%）
存储深度	每通道 100 kpts，文件查看器在管理器中
用户内存	内部 1 GB 用于存储文件，支持高容量可移动 μSD 卡（SD 2 GB、SDHC 4-32 GB、SDXC >32 GB）
其他功能	AUTOSET、FFT 分析器、MATH 函数、光标、自动测量
PC 软件连接通信	以太网（100 baseT）、WiFi-USB（设备，12 Mbs），附带 “ScopeNet” PC 应用软件
安全 / 电磁兼容	符合 IEC 61010-2-30（2010）安全标准，600 V CATIII / 1000 V CATII；符合 EN 61326-1（2010）电磁兼容标准
机械规格	尺寸 292.5 x 210.6 x 66.2 mm，含电池重量 2.1 kg，IP54 防护等级
