该设备的工作原理，根据KELVIN的4线测量方法，从而消除测试引线和接触电阻引起的误差。这种测量方法可以自动补偿热电势。测量导线的控制，是用一个集成电缆分数检测。
对于任何给定的样品材料，如铜，铝，钨等明确的补偿系数大小的的电阻进行温度补偿。通过外部Pt 100传感器或由外部红外测量装置测量被测样品材料温度。RESISTOMAT® 2316针对大电感的电阻测试进行了特殊设计，使其在大电感产生高反电动势时，对设备有高达400RMS的过电压保护功能，从而保护设备不至于造成*性损坏。

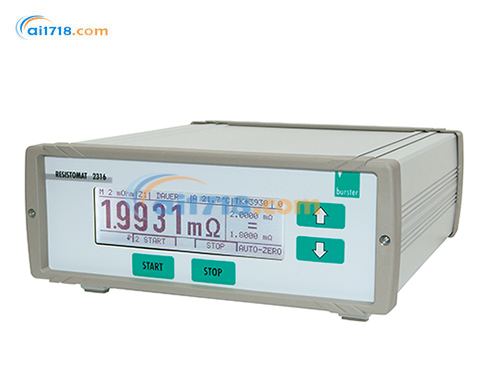

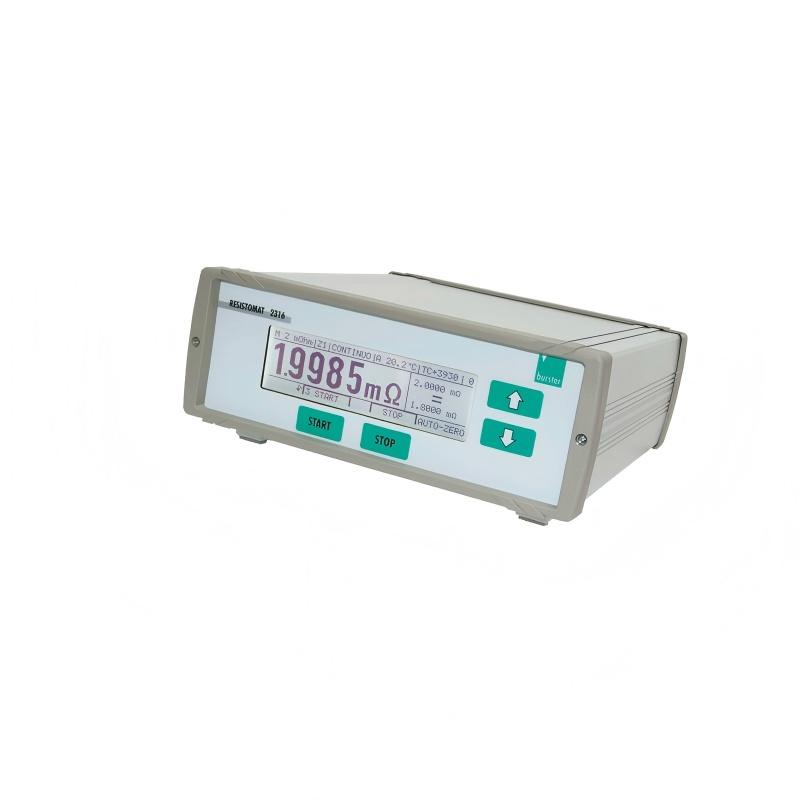

●德国Burster RESISTOMAT® 2316系列微电阻测试仪广泛应用于快速和*测量的微小电阻值的精密测量。该设备采用*全铝机箱，坚固耐用，适合在实验室和工业环境使用。测试电线和线圈时可以进行温度补偿测试。PT100或高温计测量电阻的温度，然后进行补偿后，*相当于在如20℃（可调）下测量到的电阻值。其应用范围很宽，
如测量：
◆变压器电机线圈绕组
◆各种线圈
◆电缆和电感或电表样品
◆开关和继电器触点
◆加热元件
◆保险丝
◆接插件等
●对于冷却曲线可自由选择时间间隔数据记录器记录多达1000个可用数值。通过RS232接口可以完全控制全自动测试站的设置。该仪器具有PLC的接口，便于集成到生产过程控制分类管控中。
RESISTOMAT® 2316系列微电阻测试仪特点 :
●测量范围从2mΩ至200kΩ
●分辨率高达0.1μΩ
●精度0.03%RDG。
●可切换手动量程与自动量程
●对所有材料进行温度补偿
●具有热电动势补偿
●输入电压保护到达400 V RMS
●RS232和PLC接口（USB和以太网可选）
订购信息
毫欧表型号规格
附件清单
测量范围
型号
20 毫欧 - 200 千欧
2316-V0000
2 毫欧 - 200 千欧
2316-V0001
附件描述
型号
测量导线：4 针，1.5 米长屏蔽电缆，带香蕉插头和卡口插座
2329-K001
温度传感器：带 2.5 米屏蔽连接线和 6 针连接插头
2392-V001
红外温度传感器（高温计）：温度范围 0-100°C
2328-Z001
RS232 数据传输线
9900-K333
USB 连接线
9900-K349
数字输入 / 输出（I/O）接口用 37 针插头
9900-V165
测量输入用 5 针卡口插头
9900-V172
19 英寸机架安装套件（3U）
2316-Z001
外部设备程序选择开关：带 2 米长电缆和电源
2316-Z002
外部脚踏开关：用于测量启动 / 停止，带 2 米长电缆
2316-Z003
设备与文档软件
2316-P001
校准套件
2316-Z010
校准套件
2316-Z011
DKD/DAkkS 校准证书（适用于 2316-V0000、2316-V0001 型号）
23DKD-2316-V0000、23DKD-2316-V0001
WKS（制造商校准）证书（适用于 2316-V0000 型号）
23WKS-2316-V0000
WKS（制造商校准）证书（适用于 2316-V0001 型号）
23WKS-2316-V0001
德国Burster RESISTOMAT® 2316系列微电阻测试仪技术规格
参数
详情
测量范围
0.1 µΩ 至 200 kΩ
测试电流峰值
10 A（2 mΩ 范围）至 0.1 mA（200 kΩ 范围）
分辨率
0.1 µΩ（2 mΩ 范围）至 100 mΩ（200 kΩ 范围）
精度
全量程：0.1% 读数 ± 2 位；3 V/m 射频干扰下精度降低至 1%-2%
工作温度
0°C 至 50°C
湿度
0-90% 无冷凝
防护等级
IP54（使用时开启）
电源
85-26
其他技术参数
精度（温度补偿关闭时）：≤±0.03% 读数 ±3 计数
温度漂移：<50ppm / 开尔文（K）
负载电压：zui高约 5 伏（V）
测量时间（电阻探头）：约 500 毫秒（ms）
达到误差允许范围的预热时间：<15 分钟（min）
测量连接：采用 4 线制技术（开尔文接法）进行电流和电压测量，无接地电路设计，保护接地（FE）- 保护导体（PE）zui大电压 250 伏（V）
输入保护：可抵御感应电压和zui高 400 伏均方根值（Vrms）的外部电压
测量模式：连续测量、单次测量、电机或变压器绕组冷却曲线测量、250 毫秒快速交替测量
测量显示单位：欧姆（Ω）、欧姆 / 米（Ω/m）、欧姆 / 千米（Ω/km）、欧姆 / 英尺（Ω/ft）、欧姆 / 千英尺（Ω/kft），测量长度可在 0.1-100 米（m）之间调节
数据记录仪：zui多 1000 组数据（仅 “冷却曲线” 模式下可用）
限值：上限（Hi）/ 下限（Lo）可通过键盘或接口编程设置
量程选择：手动或自动
自动温度补偿：可选择 7 种不同温度系数，额外支持 8 种可调节温度系数（TC）
温度测量：0-100°C，分辨率 0.1°C；使用外部铂 100（Pt 100）传感器或输出电压为 0-10 伏（V）的温度变送器（高温计）时，精度为 0.1°C
显示屏：高对比度图形 LCD，对比度可调节，带 LED 背光；分辨率 264×64 像素，尺寸 127×34 毫米（mm）
测量显示计数：zui多 21000 计数
设备设置存储：可存储 16 组不同设备设置
操作语言：德语、英语、法语、意大利语、西班牙语
电源供应：85-264 伏交流（AC），50/60 赫兹（Hz）
功耗：约 30 伏安（VA）
工作温度：0-23-50°C（正常工作温度 23°C，范围 0-50°C）
湿度（无冷凝）：31°C 以下时相对湿度≤80%，31-50°C 时相对湿度线性降至 50%
存储温度：0-70°C
重量：3.5 千克（kg）
尺寸（宽 × 高 × 深）：247×106×275 毫米（mm）；可选 19 英寸 3HU 机架安装套件
设备保护：符合 EN 61010-1 标准，保护等级 1 级
防护等级：IP 40
