德国METREL(美翠) MI 3215绝缘电阻测试仪由爱仪器仪表网代理，本产品是一款高功率、便携式、电池或市电供电的测试仪器，具有出色的 IP 防护等级 (IP65)，旨在使用高达 15 kV 的直流高测试电压分析绝缘电阻。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

MI3215

MI 3215绝缘电阻测试仪产品概述

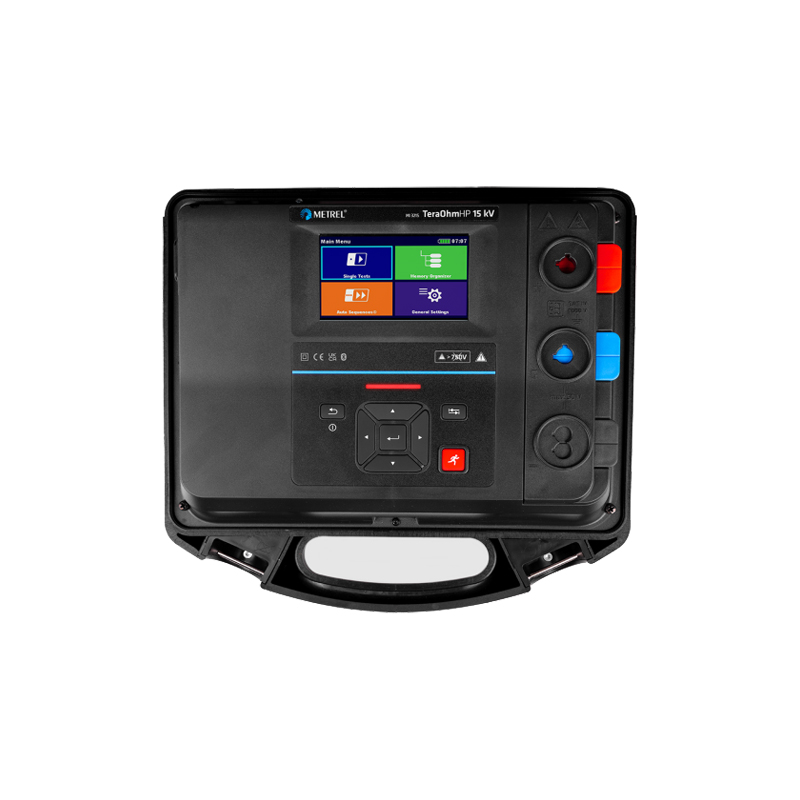

MI 3215 TeraOhmHP 15 kV 是一款高功率、便携式测试仪器，可使用电池或市电供电，具备出色的 IP 防护等级（IP65），专为采用高达 15 kV 的高直流测试电压来分析绝缘电阻而设计。由于其坚固耐用（符合 CAT IV 测量类别）且对辐射电磁场具有高抗扰性，非常适用于严苛的工业环境。通过菜单驱动的 LCD 显示屏进行触摸屏或按键操作，能轻松、直观地选择不同测量方法并方便地输入数据。新设计的测试线配备编码香蕉插头，可实现正确连接和锁定，防止意外脱落。

MI 3215绝缘电阻测试仪测量功能

绝缘电阻测量
诊断测试（极化指数 PI、介质吸收比 DAR、介电损耗角正切 DD）
阶梯电压测试
高达 15 kV 的直流耐压测试
测量电压和频率，*高可达 999 V 真有效值（TRMS）
电容测量

MI 3215绝缘电阻测试仪关键特性

绝缘电阻测量范围高达 35 TΩ
安全等级*高达 CAT IV 1000 V 至 3000 m
双壳设计
编码香蕉插头带锁定功能
新设计的高压鳄鱼夹夹持力更好
4400 mAh 锂离子电池
测试电压可调节（50 V...15 kV），步长为 50 V 和 100 V
*大短路 / 充电电流：>6 mA
电容性负载充电速率：15 kV 市电供电时 < 4s / μF；电池供电时 6.3s / μF
15 kV 时电容性负载放电速率 < 1.6s / μF
配备 8 GB SD 存储卡用于数据存储
具有灼烧或击穿模式
可编程定时器
测量完成后自动对测试对象放电
可检测 > 30 V 的带电电压
外壳防护等级 IP65
操作简便、直观
具备高压击穿检测功能
可编程自动测试序列（AUTO SEQUENCEs）
自动调整功能
测量结果以数字和图形形式显示
配备 PC 软件 MESM，用于下载、分析测试结果并打印测试报告
具备隔离的 RS - 232 和 USB 通信端口，以及蓝牙接口
高品质配件，包括屏蔽测试线
高电磁干扰防护：输入交流电流噪声抑制 8 mA，输入交流电压噪声抑制 1.5 kV
结果可进行平均计算（关闭、5 次、10 次、30 次、60 次、100 次、200 次）
支持市电和可充电电池供电

应用领域

电力变压器
配电网中的测量变送器
旋转机械和电缆的绝缘电阻测试
生产线的定期测试和维护
各类绝缘问题的故障排查与分析
高压发电机
避雷器

适用标准

电磁兼容性

EN 61326 - 1

安全性

EN 61010 - 1（仪器）
EN 61010 - 2 - 030
EN 61010 - 2 - 034
EN 61010 - 031（配件）

MI 3215绝缘电阻测试仪产品规格

功能	测量范围	分辨率	精度
绝缘电阻 Riso 测量范围	0.01 MΩ … 9.99 MΩ	10 kΩ	-
	10.0 MΩ … 99.9 MΩ	100 kΩ	-
	100 MΩ … 999 MΩ	1 MΩ	-
	1.00 GΩ … 9.99 GΩ	10 MΩ	-
	10.0 GΩ … 99.9 GΩ	100 MΩ	-
	100 GΩ … 999 GΩ	1 GΩ	-
	1.00 TΩ … 9.99 TΩ	10 GΩ	-
	10.0 TΩ … 35.0 TΩ	100 GΩ	-
取决于标称电压（Un）的测量范围	<100 V	100 GΩ	-
	<250 V	200 GΩ	-
	<500 V	500 GΩ	-
	<1000 V	1 TΩ	-
	<2500 V	2 TΩ	-
	<5000 V	5 TΩ	-
	<10 kV	10 TΩ	-
	≤15 kV	35 TΩ	-
取决于测试电压（在典型 Riso 值下）的精度	5 GΩ（100 V 时）	-	±(5 % 读数)
	100 GΩ（100 V 时）	-	±(13 % 读数)
	25 GΩ（500 V 时）	-	±(5 % 读数)
	500 GΩ（500 V 时）	-	±(13 % 读数)
	50 GΩ（1 kV 时）	-	±(5 % 读数)
	1 TΩ（1 kV 时）	-	±(13 % 读数)
	100 GΩ（2 kV 时）	-	±(5 % 读数)
	2 TΩ（2 kV 时）	-	±(13 % 读数)
	250 GΩ（5 kV 时）	-	±(5 % 读数)
	5 TΩ（5 kV 时）	-	±(13 % 读数)
	1 TΩ（10 kV 时）	-	±(5 % 读数)
	20 TΩ（15 kV 时）	-	±(20 % 读数)
	1.5 TΩ（15 kV 时）	-	±(5 % 读数)
	30 TΩ（15 kV 时）	-	±(20 % 读数)
电流	0 nA … 9.99 nA	10 pA	±(5 % 读数 + 7 个*小分辨率单位 D)
	10 nA … 99.9 nA	100 pA	±(5 % 读数)
	100 nA ... 999 nA	1 nA	-
	1.00 μA … 9.99 μA	10 nA	-
	10.0 μA … 99.9 μA	100 nA	-
	100 μA …999 μA	1 μA	-
	1.00 mA … 6.00 mA	10 μA	-
测试电压	30 V … 999 V	1 V	±(3 % 读数 + 3 个*小分辨率单位 D)
	1.00 kV … 9.99 kV	10 V	-
	10.0 kV … 16.0 kV	100 V	-
电压	30.0 V … 199.9 V	0.1 V	±(2 % 读数 + 3 个*小分辨率单位 D)
	200 V … 999 V	1 V	-
频率	45.0 Hz … 65.0 Hz	0.1 Hz	±(0.2 % 读数 + 1 个*小分辨率单位 D)
电容	20 nF … 999 nF	1 nF	±(5 % 读数 + 3 个*小分辨率单位 D)
	1.00 μF … 9.99 μF	10 nF	-
	10.0 μF … 50.0 μF	100 nF	-
介质吸收比 DAR	0.01 … 9.99	0.01	-
	10.0 … 100.0	0.1	-
极化指数 PI	0.01 … 9.99	0.01	-
	10.0 … 100.0	0.1	-
介电损耗角正切 DD	0.01 … 9.99	0.01	-
	10.0 … 100.0	0.1	-
电池电源	14.4 V；4.4 Ah 锂离子电池组	-	-
电池充电时间	4 小时	-	-
市电电源	100...240 VAC，45...65 Hz，100 VA	-	-
工作市电电源	90 … 260 VAC，45 … 65 Hz，100 VA	-	-
防护等级	加强绝缘	-	-
测量类别	1000 V CAT IV	-	-
通信端口	蓝牙、USB 和 RS - 232	-	-
显示屏	4.3 英寸（10.9 cm），480 × 272 像素 TFT 彩色显示屏	-	-
防护等级	关闭外壳时 IP 65 / 打开外壳时 IP 40	-	-
尺寸	36 cm x 16 cm x 33 cm	-	-
重量	6.3 kg（不含配件）
