美国DECAGON ECH2O土壤含水量监测系统由爱仪器仪表网代理，本产品是由 Em50 系列数据采集器和Decagon的土壤水分传感器组合而成的检测系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

ECH2O土壤含水量监测系统简介：
•ECH2O土壤含水量监测系统是由 Em50 系列数据采集器和Decagon 的土壤水分传感器组合而成的检测系统。
•配置方式灵活多样，安装简单，使用方便。在全球广泛使用，即使在青藏高原等极端环境运行依然工作良好。

•Em50/G 是 Decagon 公司推出的 5 通道数据采集器（含干电池供电和太阳能板+充电电池供电两种类型），是 ECH2O土壤含水量监测系统的核心部件，可与任意型号的 ECH2O系统传感器连接。

•将传感器插入 5 个通道的任一接口*可以直接使用，操作十分简便。

•Em50/G 安装在用 O 型圈密封防雨的防护箱内，是野外长期监测的理想选择。
•电池型 Em50 的耗电量非常小，每分钟读取 1 个数据，电池可连续使用1 年。
•利用 ECH2O Utility 软件可以设置日期、时间、测量间隔和数据收集等。

•Decagon 公司研制的土壤水分传感器，采用了新技术和耐用材料，测量精度高且经济实惠。该传感器可以对多处样地、不同土壤深度的水分含量进行长期连续监测。

•ECH2O传感器通过测量土壤的介电常数来计算土壤体积含水量。它是此类传感器中对土壤盐度和温度效应敏感度相对较低的一种，而且耗电极少，从而更容易实现长期监测。同时，高分辨率使之能够*测量每日甚至每小时的水分利用。

ECH2O土壤含水量监测系统工作原理：
•ECH2O传感器是一种电介质型传感器，通过测量传感器上电容的变化，从而测量插入介质的介电常数或电容率。另一种电介质型传感器 TDR（时域反射仪），因其价格十分昂贵且相当复杂，大量使用受到限制。由于水的介电常数非常高，因此当土壤中的水分含量变化时，土壤的介电常数也随之发生相当大的变化。ECH2O传感器电路可以把温度变化对测定的影响减小到*低。

ECH2O土壤含水量监测系统优点：
•耐用材料制成，可长期埋设在样地中，准确监测土壤水分
•适于多种地理区域，测量不同深度
•系统价格和维护费用低廉
•通过测量土壤介电常数确定体积含水量
•70MHz 测量频率，对土壤温度和盐度影响的敏感度低
•5 节电池轻松用 1 年，省电降低长期监测费用
•分辨率高，可准确监测每天和每小时的含水量
•可实现土壤水分、温度和电导率的同步测量，提供关于土壤状况的诸多信息
•连接 Em50G 还可免费试用数据管理软件 DataTrac3

ECH2O选配指南
•Em50系列数据采集器
•5 通道，耳机接口
•存储量 1M ，可记录 36,000 读数
•5 节 5 号电池（太阳能型使用镍氢充电电池）
•防紫外线防水包装盒
•耐冲击 IP-55
•盒子尺寸：12.7×20.3×5.1cm

模拟传感器	EC5	10-HS	GS1
测量参数	体积含水量 VWC 表观介电常数 ε a	体积含水量 VWC 表观介电常数 ε a	体积含水量 VWC 表观介电常数 ε a
参数范围	0 ~ * VWC	0 ~ 57%VWC 1(空气) ~ 50 ε a	0 ~ 57%VWC
分辨率	0.1 ~ 0.25% VWC	0.08% VWC 0.1 ~ 0.2 ε a	0.1% VWC
准确度	±1 ~ 3% VWC	±2 ~ 3% VWC ±0.5 ~ 2.5 ε a	±1 ~ 3% VWC
测量空间	240 mL	1320 mL	1430 mL
电压	2.5~3.6VDC@10mA	3VDC @ 12mA~15 VDC @ 15 mA	3.0 - 15 VDC(大)@ 15 mA
主要特点	专测土壤水分的模拟传感器；适用于所有土壤类型；可测无土培养基；体型小巧；	测量体积较大；专测土壤水分的模拟传感器；适用于所有土壤类型；可测无土培养基；	测量体积*大；不锈钢探针，适用于所有土壤类型，易于插入硬度大或砾石较多的土壤；

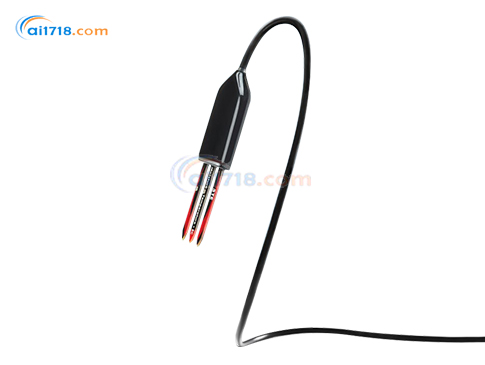

数字传感器	5TM	5TE	GS3	MAS-1
测量参数	体积含水量 VWC 表观介电常数 ε a 温度	体积含水量 VWC 表观介电常数 ε a 温度电导率	体积含水量 VWC 表观介电常数 ε a 温度电导率	体积含水量 VWC 表观介电常数 ε a
参数范围	0 ~ * VWC 1(空气) - 80(水) ε a -40~60℃	0 ~ * VWC 1(空气) - 80(水) ε a -40~60℃ 0-23dS/m(bulk)	0 ~ * VWC 1(空气) - 80(水) ε a -40~60℃ 0-23dS/m(bulk)	0 ~ *VWC
分辨率	0.08% VWC 0.1 ~ 0.75 ε a 0.1℃	0.08% VWC 0.1 ~ 0.75 ε a 0.1℃ 0.01 ~0.05 dS/m	0.1 ~ 0.2% VWC 0.1 ~ 0.75 ε a 0.1℃ 0.001 dS/m	取决于数采的电流读取范围
准确度	±2 ~ 3% VWC ±1ε a @1-40; ±15%@40-80 ±1℃	±1 ~ 3% VWC ±1ε a @1-40; ±15%@40-80 ±1℃ ±10%	±1 ~ 3% VWC ±1ε a @1-40; ±15%@40-80 ±1℃ ±5 ~ 10%	±6% VWC
测量空间	715 mL	715 mL	160 mL	450 mL
电压	3.6~15 VDC	3.6~15VDC， 0.3mA 稳流，10mA(测量期间)	3.6-15 VDC，待测期间 0.3mA，150ms 测量期间 25mA	12~32VDC
主要特点	同时获取 3 参数；适合所有土壤类型；可测无土培养基；	同时获取 4 参数；适合所有土壤类型；可测无土培养基；	同时获取 4 参数不锈钢探针很容易插入各种介质进行测量适合各种土壤，以及各种培养基；测量范围*小，尤其适合小花盆	电流输出；可接入到 PLCs 缆线可达 76.2 m 以上
