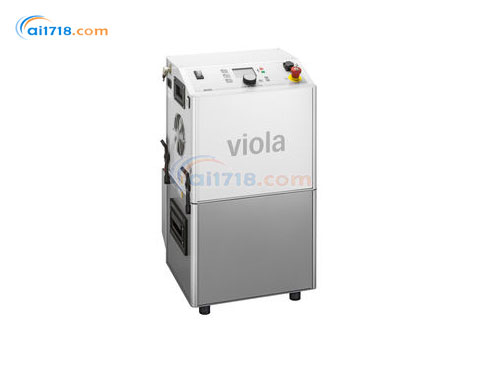

奥地利BAUR viola VLF测试仪及诊断设备由爱仪器仪表网代理，本产品便携且性能强大的高压测试和诊断设备 viola 用于对*高 35 kV 的中压电缆和电气设备进行电缆和电缆护套测试。另一项功能是电气设备绝缘测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

viola VLF测试仪及诊断设备产品简介：
•viola全新的电缆绝缘状态评估系统
•viola可同时进行电缆测试及介损因数测试
•viola高性能，结实耐用
•viola简单快速的测试设置
•viola自动测试及诊断序列

便携式 BAUR viola 及viola TD ：
•用于测试中压电缆及电气设备（发电机，变压器，开关设备）
•用于电缆外护套测试
•用于电缆故障诊断(viola TD):
介损因数测量
局部放电测试*
同时带有介损因数及局放测试

VLF 超低频测试，能够定位塑料、绝缘纸或绝缘浸渍电缆中的绝缘故障，测量时间短，且不会损害周围的绝缘材料

介损因数诊断功能，施加0.1Hz超低频正弦波电压信号，能够提供纸绝缘、浸渍绝缘及PE/XLPE电缆可区分的老化状态的信息。除了PE/XLPE电缆，通过介损因数的测试，能够区分新的、轻微或严重“水树枝”绝缘缺陷电缆。这给是否更换电缆提供了有用信息。

MWT 及介损因数测试功能，结合了缆线测试及介损因数测试，综合判断电缆状态。此外，电缆上为*低负荷，因为测试时长可选。

viola VLF测试仪及诊断设备产品特点：
viola und viola TD
•*大测试电压42.5 kV rms / 60 kV peak
•电压波形: VLF truesinus ® （超低频正弦波）超低频方波电压及直流电压
•VLF truesinus ® 测试技术允许测试与负荷无关，重复产生高压正弦波
•依据下列标准进行电缆测试DIN VDE 0276-620/621(CENELEC HD 620/621), IEEE 400-2012, IEEE400.2-2013, IEC 60060-3
•依据下列标准进行缆线外护套测试IEC 60502/IEC 60229
•依据IEEE 433标准对电气设备进行耐压测试

viola TD
•仪器可测量电器设备及35kV中压电缆的介损因数
•高精度介损因数测试，测量精度高达1×10 -4
•使用VSE box 测量泄露电流（可选功能）
•使用完整的耐压测试功能及PD-TaD60，以便更好的了解电缆状态完整的耐压测试功能包括包括：超低频电缆介损因数测试及局部放电测试查看第二页的可用功能及综合功能
•全自动的及用户可编辑的诊断序列，及结果评估

viola VLF测试仪及诊断设备一般信息
•使用USB端口进行数据传输
•使用电脑软件进行测试管理及数据管理
•自动放电装置
•可选扩展功能
viola: PD局放诊断系统
viola TD: PD 局放测试及完整的耐压测试系统

viola VLF测试仪及诊断设备完整的耐压测试
综合各种测量项目，提供更有效的信息
•BAUR viola TD超低频测试及诊断设备，结合PD-TaD 60便携式局放检测系统，可以在超低频电缆测试过程中，同时测量电缆的介损因数及电缆局放状态。综合进行上述三项测量，能够提供比只进行电缆耐压测试更重要的信息。通过电缆耐压测试，可得知电缆能够在一定时间内承受多大的电压，而介损测试能对整个电缆系统的绝缘状态进行评估。此外，局放测试可*定位局放缺陷位置。MWT*突出的部分是可以调节测试时长。这样，电缆便可只在一定时间内暴露在阶梯电压下。

VLF truesinus ® - 超低频电压波形，适用于所有测试项目
•VLF truesinus ® 是*一种可同时用于耐压测试、介损因数测试及局放测试的电压波形。不像其他的电压波形，VLF truesinus®电压与负载无关，波形均匀且连续。这是高精度测量，即保证重复性及相似性的前提。

测量项目
项目	优点及重要性	BAUR 仪器
VLF 测试	•电压测试(结论: Pass / Fail)	viola
tan δ 介损因数	•评估介质的绝缘状态，预示局放缺陷	viola TD
PD局放测试	•诊断局放缺陷及局放位置	viola & PD-TaD 60
同时测量tan δ 和 PD	•综合了tan δ测量和PD 测量 •测量时长短 •通过同时测量tanδ和PD，可更好的测出隐蔽故障（例如接头受潮）	viola TD & PD-TaD 60
MWT（耐压）含Tan δ功能	•评估介损状态，预示局放 •智能耐压测试 •测量时长短，保证电缆绝缘状态好	viola TD & PD-TaD 60
VLF超低频电缆测试含局放测试功能	•定位电缆绝缘故障点 •I智能耐压测试	viola & PD-TaD 60
完整MWT测试	•评估介损状态，预示局放 •评估介损状态，预示局放 •测量时长短，保证电缆绝缘状态好 •更好的测出隐蔽故障（例如接头受潮）ts and	viola TD & PD-TaD 60

输出电压
频率范围	0.01 – 0.1 Hz
VLF truesinus®正弦电压	1 – 42.5 kV rms (60kV peak )
VLF 方波电压	1 – 60 kV
直流电压	±1 – 60 kV
分辨率	0.1 kV
精度	1%
负荷范围 (VLF测试)	1 nF – 10 µF
输出电流
测量范围	0 – 70 mA
分辨率	1 µA
精度	1%
*大容性负载	1 μF at 0.1 Hz, 42.5 kV rms / 60 kV peak (≈ 4 km)* 3 μF at 0.03 Hz, 42.5 kV rms / 60 kV peak (≈ 12 km)* 8 μF at 0.01 Hz, 40 kV rms / 57 kV peak (≈ 41 km)* * *大缆线长度，电容0.24 µF/km
介损因数测量 (viola TD)
VLF truesinus®正弦	1 – 42.5 kV rms
负载范围	10 nF – 10 µF
分辨率	1 x 10 -6
精度	1 x 10 -4
测量范围	1 x 10 -4 – 21000 x 10 -3
Tanδ测量频率	0.1 Hz
自动探测并补偿泄露电流	使用 VSE box (可选项)
诊断报告
处理、评估测试及测量日志
基于MS Excel	MS Excel 2007版本以上
其他
输入电压	100 – 260 V, 50/60 Hz
功耗	*大1400 VA
反向电压保护	13 kV
防护等级	IP 24
数据传输	USB 2.0
大小	高压部分 505 x 503 x 405 mm 处理单元 505 x 433 x 405 mm 总 505 x 854 x 405 mm
重量	高压部分 57 kg 处理单元 19 kg
环境温度	-10°C to +50°C
存储温度	-20°C to +60°C
安全及EMC	CE-compliant in accordance with Low Voltage Directive (2006/95/EC), EMC Directive (2004/108/EC), EN 60068-2-ff Environmental testing
13种语言	包含中文
