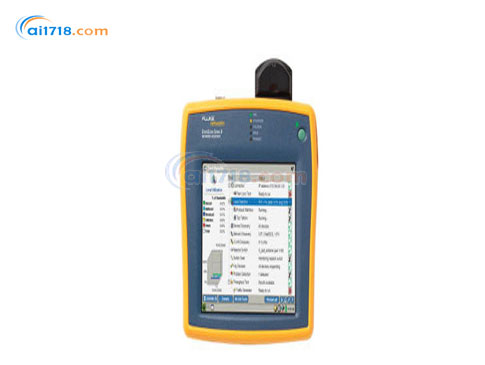

美国Fluke ES2网络通测试仪由爱仪器仪表网代理，本产品是有线和无线网络助手 EtherScope随时可用于无线和有线网络。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•有线和无线网络助手 EtherScope随时可用于无线和有线网络
•它为您提供网络接入点两侧的完整情况，所以您可以获得快速解决问题所需的信息
•EtherScope同样适用于双绞线、光纤或无线网络，并具有适用于各种环境的完备工具
•ESⅡ系列网络通是目前*一款全面支持局域网验收测试规范（GB/T 21671-2008）的便携仪表，可显著提高验收工作效率
•手持式EtherScope网络通简化了网络测试，使网络安装、验证和故障处理更加简单迅捷

产品特点：
•分析双绞线，光纤以及无线LAN
•只需一次点击便可自动诊断LAN的健康状况
•通过排障向导找出问题根源
•观察连通过程
•监测本地流量、交换机接口和协议
•发现和映射设备、网络和VLAN
•测量和评估以太网LAN/WAN链路性能和SLA的合规性
•验证LAN服务的可用性和响应
•保护网络免受内部威胁

一般规格
重量（带电池）	0.86 千克（1.9 磅）
尺寸	19.1 x 15.2 x 4.4 厘米（7.5 x 6.0 x 1.75 英寸）
显示	液晶触摸屏，640 x 480 像素，TFT（有源）彩色面板，触摸板
LED指示灯	6 个（包括电源 LED）
便携包	用于保护主机和标准附件的坚固便携

电源
电池	锂离子7.2V 直流（额定），4.2Ah，可拆卸/可充电
电池使用时间	正常情况下4 小时，待机模式下 10 小时
外置交流变压器/电池充电器	交流输入：90到 264 V ac，48 到 62 Hz；1.5 A
	直流输出：15 V dc，1.2 A（输入输出隔离）
自动充电器	12V“打火机式”充电器，带有充分伸展后达 6英尺 (1.8 m) 的螺旋电线和 LED 电源指示器

端口
通信和附件端口	1 个 USB（支持带外 NIC 以用于远程控制），1 个PCMCIA/Cardbus（PC 卡 II 型），1 个 SFP 架，1个 CompactFlash（卡类型 I/II），1 个 DB-9 串行接口，耳机插孔，麦克风插孔，Kensington 锁孔
RJ-45/铜缆端口	RJ-45 10/100/1000BASE-T 以太网
光纤端口	小型可插拔 (SFP)，符合 MSA
支持的SFP模块	1000BASE- LX，SX，ZX，BX，100BASEFX
SFP连接器	双工 LC

环境与安全
工作温度	0°C至 +50°C（32°F 至 122°F），相对湿度*高 95%
电池充电	10°C 至 +40°C（50°F 至 104°F），相对湿度*高 95%
存储温度	-20°C至 +60°C（-4°F 至 140°F）
震动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	CSA 加拿大和美国，CE，FCC Part 15 Class A，C-TICK N10140；通用交流适配器的 UL 和 CSA 认证。 EMC 符合 EN61326，A 类，标准 C

铜缆
缆线类型	非屏蔽双绞线 LAN 电缆（100 和 120 Ohm UTP）
	箔制屏蔽双绞线 LAN 电缆（100 和 120 Ohm ScTP）
缆线长度	1至 305 米（3 至 1000 英尺），具体取决于所选电缆类型
长度解析	± [读数的 5% + 1 m (3 ft)]，带开路，短路，带布线图适配器，或端接反射＝ 20%
接收等级	100 至 5000 mVp-p
数据链路信号	500 至 4000 mVp-p
测量终端缆线	缆线检验功能测试单独的双绞线，该缆线终止于大多数设备制造商的以太网端口，例如集线器、交换机或 NIC。除了电缆识别器布线图和办公室定位器ID 外，所有电缆测试在数据链路信号中都是可操作的。
布线图/办公室定位器兼容性	检测短路、开路和接头错线组合。与福禄克网络公司的电缆识别器布线图适配器/办公室定位器兼容。
容错性	分析仪上的 RJ-45 以太网连接设计为*高可承受100 伏电压。

光纤光功率测量
接收输入功率、传送输出功率、温度、电压和 TX 偏压电流	可实时访问 SFP 操作参数的数字诊断监控，符合SFP 多源协议 (MSA) 和 SFF-8472。

ProVision™ 测试
兼容的远程设备	EtherScope，MetroScope，LinkRunner PRO/Duo（带反射器），第 1层环回，802.3ah 设备注：要进行 16K 巨型帧测试，需要使用具有 v5 软件的 EtherScope或 LinkRunner Duo。
测试配置	每一种测试都由若干个按序运行的套件组成。使用一到四台对等设备时，每个套件可测量多达八个流（包括上游和下游）；使用一到四个反射器时，每个套件可测试多达四个流（往返）。
测试持续时间	每个套件的运行时间均介于 1 到 24 小时之间。各个套件可以按顺序运行，测试时间长度几乎不受限制。
测试	并行测量吞吐量，延迟，抖动，损耗/BERT
应用程序端口	由用户定义，按流进行划分
帧内容	所有 0，所有 1，交替出现的 1 和 0，伪随机位序列 (PRBS)，增量字节，HFPAT，LFPAT，MFPAT，LCRPAT，SCRPAT
帧大小	48，64，128，256，512，1024，1280，1518，2024，9000，RFC-2544 扫描，巨型帧扫描或用户定义大小的扫描，包括大小高达16000 的巨型帧
速率 (bps)	*高为 1000 Mbps（可按流选择）
802.1Q 设置	每一个单独流或所有流的 VLAN ID、QoS（带 CoS 和 ToS）、QinQ VLAN ID 以及优先级。所有流的可编程TPID、DEI、CFI 以及 VID。
IP TOS 设置	IP 优先级/TOS 参数，区分服务码点 (DiffServe Code Point)
成功/失败限制	吞吐量（上、下游分别设定），延迟，抖动，损耗/BERT
摘要显示	所有流和所有测量的摘要显示；IP/Mac 地址，VLANPriority/TOS，状态，Tx 和 Rx 速率（以 bps 和 fps 为单位），已发送和丢失的帧，损耗率，出错间隔；当前，平均，*大延迟与抖动。
详情显示	以表格（按帧大小），图形（按帧大小）或趋势分析（按当前时间间隔或所有帧大小的总测试持续时间）来显示单独的测量数据。
丢帧统计数据	以下项目的总数，当前值以及*大值：已发送和丢失的帧，损耗率，BER，出错间隔，出现严重错误间隔
数据导出	每当达到测试持续时间的测量间隔时，均会将对吞吐量、已发送/已接收的帧、损耗、延迟以及抖动的测试结果加盖时间戳，并将其保存到 CD 卡上。

RFC 2544 性能测试
兼容的远程设备	EtherScope，MetroScope，LinkRunner PRO/Duo（带反射器），第 1 层环回，802.3ah 设备
RFC-2544 合规性测试	吞吐量，延时，丢帧，背靠背
其它性能测试	丢帧率，抖动，FrameBERT
帧内容	所有 0，所有 1，交替出现的 1 和 0，伪随机位序列(PRBS)，增量字节，HFPAT，LFPAT，MFPAT，LCRPAT，SCRPAT
帧大小	64，128，256，512，1024，1280，1518，9000，RFC-2544 扫描，巨型帧扫描，或用户定义大小的扫描，包括大小高达 16000 的巨型帧
应用程序端口	用户定义
速率 (bps)	*高 1000 M
802.1Q 设置	VLAN Id，优先级
IP TOS 设置	IP 优先级/TOS 参数，区分服务码点 (DiffServe Code Point)
吞吐量设置	持续时间，*大速率，测量精度，成功/失败阈值
延时设置	持续时间，速率，重复次数，成功/失败阈值
丢帧率设置	持续时间，速率，步长，成功/失败阈值
背靠背设置	小和大持续时间，速率，重复次数，成功/失败阈值
抖动设置	持续时间，速率，成功/失败阈值
FrameBERT 设置	持续时间，速率，成功/失败阈值

服务器响应工具
TCP 端口响应	DNS 名称，IP 地址，端口名称，端口号，端口响应情况
TCP 跟踪路由	跳跃总数、路由器名称、IP 地址、RTT 平均值以及占 RTT 总数的百分比

网络吞吐量选项
兼容远程设备	EtherScope、MetroScope、LinkRunner PRO/Duo（带反射器选配件），OptiView v3 集成式网络分析仪，OneTouch II 系列
帧内容	所有 0，所有 1，交替 1 和 0，伪随机位序列(PRBS)
帧大小	64，128，256，512，1024，1280，1518，所有尺寸扫描
速率 (bps)	12336 至 1000 M
持续时间（秒）	1 至 64,800（18 小时）
结果	发送和接收帧，上行和下行方向的速率和损耗百分比
结果格式	表格，图形，基于 xml 的报告

流量生成器
流量类型	广播，多播或单播，FCS 错误
帧类型	Layer 1 FLUKE，Layer 2 FLUKE，Layer 3 FLUKE，Benign Ethernet，Benign LLC，NetBEUI，Benign IP，IP/ICMP Echo，IP/UDP Echo，IP/UDP Discard，IP/UDP Chargen，IP/UDP NFS，IP/UDP NetBIOS
帧大小	48，64，128，256，512，1024，1280，1518，9000，用户定义的帧（*大 16000B）
速率	利用率 (%)： >0 – 100，帧/秒：1 – 1488095
持续时间	秒：1 – 连续，帧：1 – 连续

服务性能工具
所测试设备的类别	DHCP 服务器，DNS 服务器，电子邮件服务器(SMTP, POP3)，FTP 服务器，NT 文件服务器，Web服务器，WINS 服务器，用户定义的服务器
测试控制	重复，间隔时间
按 IP	地址或主机名称（不包括在其中添加 URL 的 Web 服务器）添加设备
DHCP 服务器成功/失败标准	Ping 响应时间，服务器响应时间
DHCP 服务器 BOOTP 参数（可选）	子网掩码，域服务器，WINS 服务器，NetBIOS 范围，POP3 服务器，路由器/默认网关，客户端 DNS域，NetBIOS 节点类型，SMTP 服务器，Web 服务器
DNS 服务器成功/失败标准	Ping 响应时间，服务器响应时间
电子邮件服务器成功/失败标准	Ping 响应时间，SMTP SYN/ACK 响应时间，SMTP响应时间，POP3 SYN/ACK 响应时间，POP3 响应时间
电子邮件服务器工作模式	连接，登录，发送/接收
FTP 服务器成功/失败标准	Ping 响应时间，SYN/ACK 响应时间，连接时间，断开时间，删除文件时间，写入速率，读取速率
FTP 文件服务器工作模式	服务器响应，读取，写/读/删除
NT 服务器成功/失败标准	Ping 响应时间，SYN/ACK 响应时间，连接时间，断开时间，删除文件时间，写入速率，读取速率
NT 文件服务器工作模式	服务器响应，读取，写/读/删除
Web 服务器成功/失败标准	Web 服务器名称查找时间，Ping 响应时间，SYN/ACK 响应时间，*回复时间，接收时间，接收速率
WINS 服务器成功/失败标准	Ping 响应时间，服务器响应时间
用户定义的服务器成功/失败标准	Ping 响应时间，SYN/ACK 响应时间
结果格式	表格，图形，基于 xml 的报告

802.3ah 客户端
功能	远程设备发现，向上循环（保持 1 活动），向下循环。可在其它 MS 功能处于活动状态时在后台运行
显示	远程环回能力，OAM 状态 OAM 模式链路状态，*大 OAM 大小，远程状态

IPTV 测试
配置	多播组 IP，端口号，加入，离开，RTSP URL，安装，播放，暂停，拆卸
结果	IGMP 延迟，已发送数据包的总数，连接时间，数据包接收率，RFC-4445 MDI 延迟因素，以及 MPEG-2流的媒介丢失率

设备配置
TCP/IP	DHCP，静态
管理TCP/IP	DHCP，静态（使用单独购买的 USB 以太网适配器进行管理）
802.1Q	LAN：S-VLAN，C-VLAN，TPID，优先级，DEI，VID
IP 服务类型 (TOS)	LAN：IP 优先级，DSCP
安全性	LAN：802.1X WLAN：802.1X，WEP，WPA PSK，802.11i PSK，WPA，WPA2
802.1X EAP 类型	TLS，GTC，MD5，MSCHAPV5，PEAP GTC，PEAP MD5，PEAP MS-CHAP-V2，PEAP TLS，TTLS PAP，TTLS CHAP，TTLS MSCHAP，TTLS MSCHAP-V2，TTLS EAP-MD5，TTLS EAP-GTC，TTLS-EAP-MSCHAP-V2，TTLS EAP-TLS，EAP FAST
活动测试	LAN：用户定义的测试显示在详细的视图主页上，以及下拉导航
SNMP	LAN：v1，v2，v3（具有 SHA 和 MD5 身份验证，DES 加密）
以太网	LAN：自动协商，强制设置，MAC 地址
设备安全	适用于远程 UI 的密码控制，ProVision 和 RFC2544测试，SNMP 设置，以及 802.1X
常规	用作远程，远程 NAT/代理设置，用户项
组名称	WLAN：为一个或多个设备指定别名

工具
LAN	Ping，跟踪路由，跟踪交换机路由，流量生成器，Web 浏览器，telnet，SSH telnet，终端，FTP，TFTP，xDP 端口报告软件 (CDP, LLDP)，服务性能工具，取出 CF 卡，锁定屏幕，报告
WLAN	Ping，路由跟踪，Web 浏览器，telnet，SSH telnet，终端，FTP，TFTP，无线吞吐量，报告

无线 LAN 适配器卡
规格遵循标准	IEEE 802.11a，11b，11g
认证	FCC part 15，Telec，CTICK，ETSI，EN301893，EN60950
互操作性	服从 WECA
使用界面	32 位 Cardbus
室外工作范围	*长为 515 米（1690 英尺）
室内工作范围	*长为 85 米（279 英尺）
数据传输速率	802.11a：高 54 Mbps，802.11b：高 11 Mbps，802.11g：*高 54 Mbps
输出功率	峰值功率 18 dBm
架构模式	BSS
外置天线接头插座	Hirose MS-147

无线 LAN 定向天线
频率范围	2.4 到 2.5 GHz 和 4.9 到 5.9 GHz
*小增益	在 2.4 GHz 频带中为5.0 dBi，在 5 GHz 频带中为 7.0 dBi
外置天线接头插头	Hirose MS-147

型号/名称	说明
MT-8200-53A	IntelliTone 100 探头包括：IntelliTone 100 探头、系索、用户光盘和快速使用指南以及 9 伏电池
MT-8200-63A	IntelliTone 200 探头包括：IntelliTone 200 探头、RJ11 和 RJ 45 跳线、系索、用户光盘和快速使用指南以及 9 伏电池
USB-ETH 适配器	USB 到 10/100 Mbps Ethernet 适配器。通过 USB 端口的远程仪器管理。
SFP-1000LX	1000BASE-LX 光纤 SFP 收发器（有 DDM）（1310 nm，单模）
SFP-1000SX	1000BASE-SX 光纤 SFP 收发器（有 DDM）（850 nm，多模）
SFP-1000ZX	1000BASE-ZX 光纤 SFP 收发器（有 DDM）（1550 nm，单模）
ES-BATTERY	EtherScope 备用电池
ES-BATT-CHG	EtherScope 外置电池充电器
WIREVIEW 1	电缆识别器接线图 #1，适用于 NTS2、ES、ES2 和 OPV INA
WIREVIEW 2-6	电缆识别器接线图 #2-6，适用于 NTS2、ES、ES2 和 OPV INA
CIQ-RJA	RJ45/11 模块化适配器
OPVXG-10G	迷你 USB 键盘
DTX-ACUN	通用 AC 适配器，适用于 DTX、NTS2、ES、ES2
MS-AUTO-CHG	自动打火机式充电器
944806	虚拟制解调器电缆（DB9）
1989325	EtherScope 触笔（1 支）
