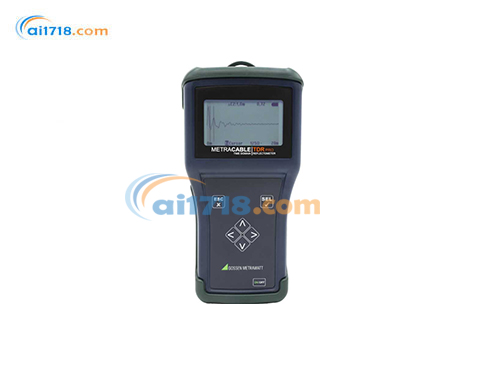

德国GMC-Instruments METRACABLE TDR Pro手持万用表由爱仪器仪表网代理，该产品是一款紧凑型手持式仪器，用于*定位电缆缺陷和测量电缆长度。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

METRACABLE TDR Pro手持万用表产品亮点

可立即使用的自动模式
各类对称电缆
电缆长度可达 14 公里
分辨率可达 0.3 米
背光图形显示屏
冻结功能
可编辑电缆数据库
蓝牙接口
METRACABLE 管理软件

METRACABLE TDR Pro手持万用表优势

电缆长度测量
通过脉冲响应特征检测各种电缆缺陷：电缆端开路、短路、接头、分接、分裂/重新分裂、进水、接触不良等。
距离电缆缺陷的距离为 0.3 米分辨率
借助参考电缆，轻松示教并保存电缆参数

METRACABLE TDR Pro手持万用表应用

METRACABLE TDR PRO是一款紧凑、便携的时域反射仪，测量范围可达14公里。

将METRACABLE TDR PRO连接到待测电缆后，它会向电缆发送一个脉冲。该脉冲的反射，即其TDR轨迹，会显示在仪器的显示屏上。

通过信号的反射确定电缆长度，其形状还提供了有关包含的组件（如分线器）、布线本身（如接头、分支等）以及任何电缆故障（如短路、断线、挤压等）的信息。组件和故障的位置可*到大约0.3米。

附加功能为电缆检测提供进一步支持。AUTO测试功能自动配置*重要的参数，确保仪器快速准备*绪。冻结功能允许详细查看TDR轨迹，参考功能将两次测量中的*次保存在后台，以便可以一目了然地比较两者。

TDR轨迹显示可以设置一个或两个光标——一个用于事件的*距离，另一个用于测量两个事件之间的距离。

结合白色背景照明，高对比度显示屏的超高清分辨率确保在任何环境下都能理想地查看TDR轨迹。

存储的测量数据可以通过蓝牙®方便地传输到随附的METRACABLE MANAGER PC软件中。该软件可用于评估测量结果并生成报告。

METRACABLE TDR Pro手持万用表产品规格：

机械设计
外壳尺寸	约 19.5 x 10.0 x 4.5 厘米
重量	约 390 克（不含电池）
防护等级	IP 52（符合 DIN VDE 0470 *部分/EN 60 529 标准）防护固体异物进入：≥1.0 毫米直径防水：当外壳倾斜至15°时，可防止滴水进入
机械防护	抗冲击 ABS 外壳，带跌落保护和显示屏保护（2毫米有机玻璃，带硬化安全玻璃）
显示屏	LCD，单色，发光，240 x 128 像素，背景照明亮度和对比度可调
连接	2 个 4 毫米香蕉插头安全插座
环境条件
工作温度	-10 ... +50℃
存储温度	-25 ... +75℃
相对湿度	不允许结露
海拔	使用地点*高 2000 米
使用环境	室内、实验室、工业环境、建筑工地
电源
电源类型	4 节 LR6 电池，1.5V，AA 型或 4 节可充电 NiMH 电池，1.2V，AA 型
工作时间	*长 30 小时（取决于电池类型和质量），可调节自动关机
电气安全
污染等级	1
防护等级	II 级（符合 DIN EN 61140/VDE 0140-1 标准）
浪涌保护	直流：100V 交流：230V/50Hz
电磁兼容性
干扰发射	EN 55011:2015
干扰抗扰度	EN 61000-4-2:2009 EN 61000-4-3:2006
数据
接口	蓝牙®
内置存储器	电缆数据库多可存储 32 个条目仪器多可存储 510 次测量
语言	菜单语言：德语、英语、法语
测量
信号类型	对称搜索信号
测量范围	≤14 公里
精度	+1% ± 像素（在 0.66 VF 时）
分辨率	3.125 纳秒或 0.3 米（取决于电缆）
输出脉冲	脉冲长度：12、25、50、100、200、500、1000 和 2500 纳秒速度因子：可从 0.2 到 0.99 以 0.01 为步长调整阻抗：对称
