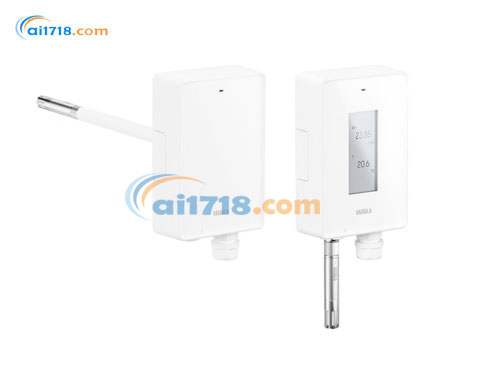

芬兰VAISALA(维萨拉) Origo10系列温湿度变送器由爱仪器仪表网代理，本产品是一款适用于暖通空调系统的多功能变送器产品，测量可靠性极高，长期稳定性表现优异。这款模块化多用途设备是建筑及关键场所的理想选择，此类场景均将暖通空调系统的*、可靠控制列为核心需求。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
芬兰VAISALA(维萨拉) Origo10系列温湿度变送器产品简介
维萨拉 Origo10 系列变送器是一款适用于暖通空调系统的多功能变送器产品，测量可靠性极高，长期稳定性表现优异。这款模块化多用途设备是建筑及关键场所的理想选择，此类场景均将暖通空调系统的*、可靠控制列为核心需求。
产品特点
配备可互换测量探头的模块化变送器
可测量湿度、温度、二氧化碳及露点
支持墙面和风管安装方式
提供模拟量、Modbus® RTU、BACnet® MS/TP 输出选项
可选配显示屏，*多可显示四项参数
外壳防护等级达 IP65
兼容维萨拉 Insight 电脑软件
适用于洁净室环境
芬兰VAISALA(维萨拉) Origo10系列温湿度变送器技术参数
Origo10 变送器选型表
| 订货单标注变送器型号 | 输出选项及特殊功能 | 安装方式 | 测量探头选型示例 |
|---|---|---|---|
| Origo10A（三线制） | 3 路模拟量输出：4-20mA（三线制） 3 路模拟量输出：0-5V（三线制） 3 路模拟量输出：0-10V（三线制） Modbus RTU BACnet MS/TP 可选配继电器输出（DIO10） 可选配二进制输入 可选配显示屏 可选配分流线缆 |
墙面式变送器（无探头线缆） | 温湿度：XMP10 温度：XMP10 |
| 墙面式变送器（带探头线缆） | 温湿度：XMP10 温湿度：HMP110 温度：XMP10 温度：TMP115 温度：TMM10 二氧化碳：GMP251 二氧化碳：GMP252 温度：DMT143 |
||
| 墙面式变送器（带探头线缆 + 风管安装配件） | 温湿度：XMP10 温湿度：HMP110 温度：XMP10 二氧化碳：GMP251 二氧化碳：GMP252 |
||
| 墙面式变送器（带分流线缆 + 双探头） | 温度 + 温度 温湿度 + 温湿度 温湿度 + 温度 二氧化碳 + 温度 二氧化碳 + 温湿度 |
||
| 风管式变送器 | 温湿度：XMP10 温度：XMP10 |
||
| Origo10L（两线制） | 2 路模拟量输出：4-20mA 回路供电（两线制） 可选配显示屏 |
墙面式变送器（无探头线缆） | 温湿度：XMP10 温度：XMP10 |
| 墙面式变送器（带探头线缆） | 温湿度：XMP10 温湿度：HMP110 温度：XMP10 温度：TMP115 温度：TMM10 |
||
| 墙面式变送器（带探头线缆 + 风管安装配件） | 温湿度：XMP10 温湿度：HMP110 温度：XMP10 |
||
| 风管式变送器 | 温湿度：XMP10 温度：XMP10 |
兼容设备
| 测量类型 | 变送器型号 | 兼容设备 ¹ |
|---|---|---|
| 温湿度 | Origo10L、Origo10A | XMP10、HMP60、HMP63、HMP110、HMP113 |
| 温度 | Origo10L、Origo10A | XMP10、HMP63T、HMP110T、TMP115、TMM10 |
| 二氧化碳 | Origo10A | GMP251、GMP252 |
| 露点 | Origo10A | DMT143 |
| 输出 | ||
| 继电器输出 + 可选二进制输入 | Origo10A | DIO10 |
工作环境
| 工作环境参数 | 室内使用规格 |
|---|---|
| 工作温度 | 无显示屏：-40 ~ +60℃（-40 ~ +140℉）
|
| 工作湿度 | 0~* 相对湿度，非凝露环境 |
| 污染等级 | 2 级 |
| 防护等级 | IP65 |
| *高工作海拔 | 2000 米（约 6500 英尺） |
| 存储温度 | -40 ~ +70℃（-40 ~ +158℉） |
| 存储湿度 | 0~* 相对湿度，非凝露环境 |
供电规格（Origo10A 三线制）
| 供电参数 | 规格 |
|---|---|
| 工作电压 | 18~30V 直流；24V 交流，±10%，50/60Hz |
| 额定电压 | 24V |
| 功耗 | 典型值 ¹：搭配 XMP10 探头 + Modbus/BACnet 输出的 Origo10A 变送器，功耗 0.3W
|
| 过电压类别 | Ⅰ 类 |
供电规格（Origo10L 两线制）
| 供电参数 | 规格 |
|---|---|
| 工作电压 | 20~30V 直流，回路电阻≤500Ω |
| 额定电压 | 24V |
| 过电压类别 | Ⅰ 类 |
数字通信
| 通信参数 | 规格 |
|---|---|
| 接口 | RS-485，隔离型，带线路终端 |
| 通信协议 | Modbus RTU 或 BACnet MS/TP |
| 串口默认设置 | 19200 波特率、无校验、8 位数据位、1 位停止位（N81） |
机械规格
| 机械参数 | 规格 |
|---|---|
| 外壳尺寸 | 130×85×37 毫米（5.12×3.35×1.46 英寸） |
| 外壳重量（无探头、模块、风管） | 墙面式：250 克（8.82 盎司）
|
| 主电路板连接器 | 弹簧按压式接线端子 |
| 适用线径 | 0.5–1.5 平方毫米（20–15 美规线规） |
| 探头接口 | 4 针母头 M8 连接器 |
| 服务端口 | USB-C 接口，可连接维萨拉 Insight 电脑软件 |
| 材质 | 外壳、风管、转接板：聚碳酸酯 + 玻璃纤维（PC+GF）
|
| 外壳颜色 | 劳尔色卡 9003（白色） |
| 材料防火等级 | V0 级 |
备件
| 备件名称 | 备件编码 |
|---|---|
| 电缆密封接头，M16×1.5，适配线径 4.0–11.0 毫米（0.16–0.43 英寸） | 284773SP |
| 洁净室专用卫生型电缆密封接头，M16×1.5，适配线径 7.0–9.0 毫米（0.27–0.35 英寸） | ASM216275 |
| NPT1/2" 导管接头 | 210675 |
| 单孔 TMM10 密封接头 | 285207SP |
| 双孔 TMM10 密封接头 | 285206SP |
| 未使用线缆通孔封堵塞 | ASM216492SP |
| 风管固定法兰 | ASM210771SP |
| 带显示屏窗口的变送器外壳盖 | DRW261413SP |
| 无显示屏窗口的变送器外壳盖 | DRW261414SP |
| 显示面板 | ASM216491SP |
-
