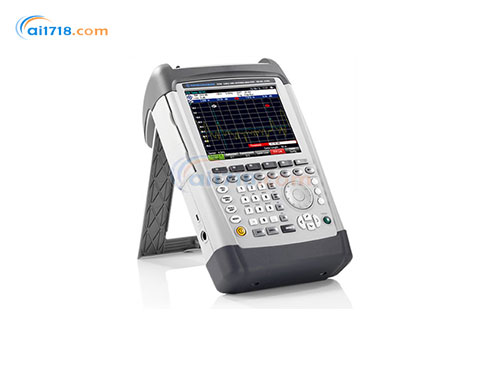

ZVH线缆与天线分析,德国R&S(罗德与施瓦茨)-爱仪器仪表网

德国R&S(罗德与施瓦茨) ZVH线缆与天线分析由爱仪器仪表网代理，本产品集快速的天馈线分析与高性能的频谱测试于一身，无论您在外场进行发射机的安装、无线干扰查找或者是频谱分析。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：
•R&S®ZVH是R&S推出的新一代天馈线分析仪
•R&S®ZVH集快速的天馈线分析与高性能的频谱测试于一身，无论您在外场进行发射机的安装、无线干扰查找或者是频谱分析，R&S®ZVH都可以轻松胜任
•ZVH在业界首创任务管理器工作模式，用户可以预先设置好任务模板，在现场测试时只需连接好，按一下运行键，剩下的工作全部由ZVH自动完成
•相比传统的天馈线分析仪，使用ZVH可以将工作效率提高3倍以上

产品特点：
•频率范围：100 kHz～3.6/8 GHz
•标配天馈线断点分析、反射测量、电缆损耗测量功能
•功能强大的任务管理器，大大减轻了现场测试工作量
•支持软件升级频谱分析、全功能矢量网络分析、矢量电压表、频谱瀑布图、功率计等功能
•传输测量动态范围高达100 dB
•内置直流偏置供电，方便有源器件测试
•高灵敏度频谱测试（<–141dBm；前置放大器打开时，<–161 dBm ）
•较低的测量不确定度（典型值 0.5 dB）
•分辨率带宽*低可达1Hz，清晰呈现信号细节
•支持R&S天线、探头和功率计，拓展测量功能
•坚固的防水外壳，适合现场的恶劣工作条件
•重量轻（带电池3 kg），易于手持，中文界面、功能键触手可及
•支持GPS定位功能
•易于更换的高容量锂离子电池，工作时间可达4.5小时
•用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中
•Firmware终身免费升级
•随机赠送ZVHView软件，用于编辑任务管理器，设置与测量结果的交换存档和处理（支持XP/Vista/Win7）

应用领域：
•天线与馈线的外场测试
•天线隔离度的外场测试
•无源器件以及塔顶放大器的外场测试
•场强测量与无线干扰查找

		ZVH4	ZVH8
频率范围		100kHz～3.6GHz	100kHz～8GHz
基本测量功能		反射测量、电缆坏点测量、单端口电流损耗测量
输出功率(端口1,2)		-40～0dBm 1dB步径
*大无杂散输入功率		+17dBm
测量点数		631
电缆坏点测量功能DTF
显示模式		回拨损耗dB，驻波比VSWR
距离分辨率		1.58×速度因子/跨度
距离显示范围		3～1500m
反射测量功能
方向性	100kHz～3GHz	﹥43dB	﹥43dB
	3GHz～3.6GHz	﹥37dB	﹥37dB
	3.6GHz～6	-	﹥37dB
	6GHz～8GHz	-	﹥31dB
显示模式		回拨损耗dB，驻波比VSWR，单端口电缆损耗
传输测量功能(需要ZVH-K39选件)
动态范围(S21)	100K～300kHz	﹥50dB	﹥50dB
	300kHz～2.5GHz	﹥80dB典型值100dB	﹥80dB典型值100dB
	2.5GHz～3.6GHz	﹥70dB典型值90dB	﹥70dB典型值90dB
	3.6GHz～6GHz		﹥70dB典型值90dB
	6GHz～8GHz		﹥50dB
显示模式		dB幅度（损耗、增益）
直流偏执供电(端口)
电压范围	内部电压供电	+12～32V，1V步径
*大输出功率		4W(电池供电)10W(AC供电)
*大电流		500毫安
*大电压	外部电压供电	50V
*大电流		600毫安
基本规格
显示		6.5寸彩色液晶屏VGA分辨率
电池续航时间		3小时
		4.5小时
尺寸(WHD)		194mm300mm69mm
重量		3公斤
