德国GMC METRAPHASE 1相序表-爱仪器仪表网

德国GMC METRAPHASE 1相序表由爱仪器仪表网代理，本产品是一款功能全面的电气测试设备。它能通过不同颜色的旋转 LED 灯清晰显示相序，还可展示线路电压、频率，并能检测特定相位，同时对电压不对称、缺相等故障进行提示。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

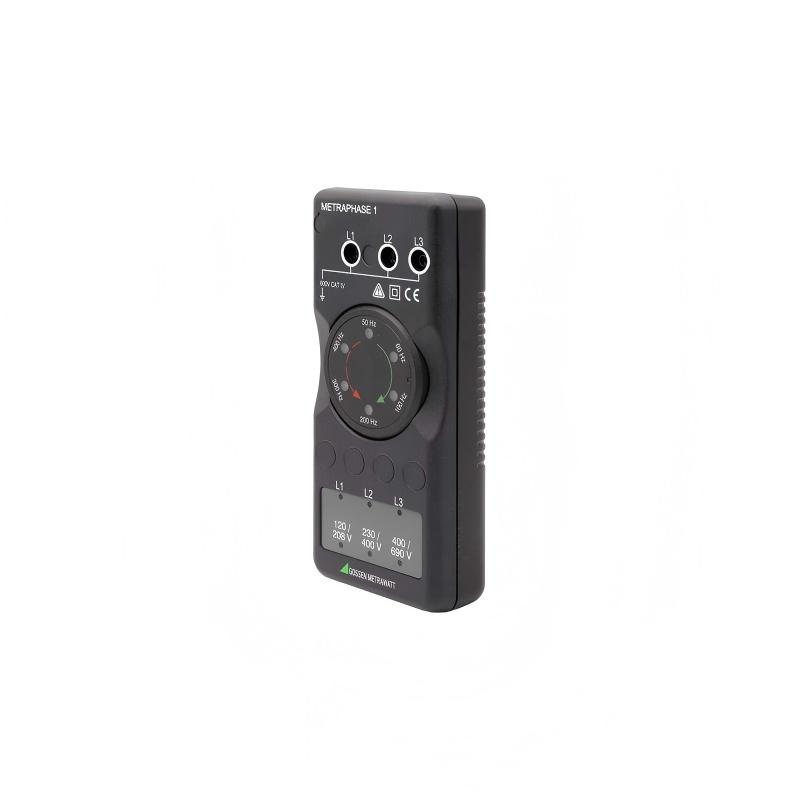

德国GMC METRAPHASE 1相序表产品简介
本产品是一款功能全面的电气测试设备。它能通过不同颜色的旋转 LED 灯清晰显示相序，还可展示线路电压、频率，并能检测特定相位，同时对电压不对称、缺相等故障进行提示。该设备支持多电缆测试模式，部分测试仅需两根电缆即可完成，且具备自动激活与节电功能，能在特定电压条件下自动启动，无电压时自动关机以延长电池使用时间。产品符合多项国际安全与电磁兼容标准，配备防护附件与齐全的测试配件，适用于电气系统的初始检测及维修改装后的测试工作，为电气测试提供便捷与可靠的支持。

功能特点
仅需 2 根电缆即可便捷测试（两极测量）
除使用 3 根测量电缆进行常规测试外，仅用 2 根电缆也可测试相序。在与 L1 建立连接后，可依次单独扫描 L2 和 L3 相位。
此工作模式通过智能软件进行指示，可排除测量误差的可能性。
自动激活
当任意 2 个测量接口施加至少 100V 电压时，仪器会自动激活。
节电电路
当施加电压为零时，仪器会自动关机，以延长电池使用寿命。

标准配置
1 台相序指示器
3 根带防接触式插头的插入式测量电缆（600V CAT IV 10A）
3 个用于连接防接触式插头的测试探头（1000V CAT IV 1A / 1000V CAT II 32A）
1 个用于连接防接触式插头的鳄鱼夹（600V CAT IV 19A）
电池
使用说明书
便携箱

德国GMC METRAPHASE 1相序表产品规格

相序方向	相位	相序 LED 显示	方向 LED 显示
顺时针	L1–L2–L3	L1、L2、L3 按顺时针方向点亮	绿色 LED 旋转
逆时针	L3–L2–L1	L1、L2、L3 按逆时针方向点亮	红色 LED 旋转
-	-	-	绿色或红色 LED 根据连接情况顺时针或逆时针旋转
不对称连接（含缺相）	Lx–N/PE–Lx	N/PE 不显示，其余 2 个相位显示	-
缺相	Lx–X–Lx	-	-

其他参数

类别	参数项	规格详情
参考条件	尺寸	约 84mm×195mm×35mm
	重量（含电池）	约 0.3kg
	环境温度	+23℃±2K
	相对湿度	40...60%
	电池电压	4.5V±0.25V
	线路电压	230/400V±0.5%
	线路频率	50Hz±0.1Hz
	线路电压波形	正弦波，有效值与整流值偏差＜1%
环境条件	储存温度	–25℃...+75℃
	工作温度	–10℃...+50℃
	相对湿度	*大 75%，无冷凝
	海拔高度	*高 2000m
电源供应	电池类型	4 节圆柱形电池，碱性锰电池（符合 IEC LR6 标准，即 4 节 AA 电池）
	电池电压	4V...6V
	电池使用寿命	约 100 小时
电气安全	防护等级	符合 DIN EN 61010-1 标准的 II 类
	测量类别	IV 类
	工作电压	600V
	污染等级	2 级
	测试电压	5.55kV
