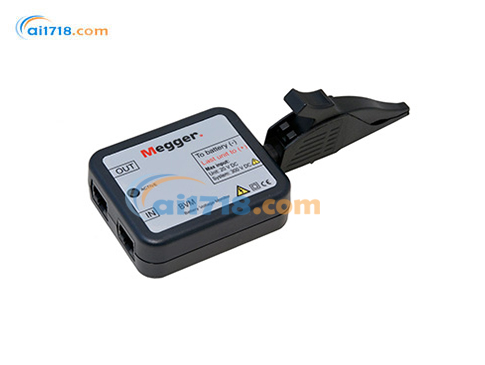

BVM 设备是一款用于电池组的电池单体 / 模块电压测量系统，可与 TORKEL 等负载设备配合使用，也可通过电脑（安装 TORKEL Win 或 PowerDB 软件）测量电池单体 / 模块电压。
BVM 系统采用模块化设计，电池组中每一节待测试的电池或每一个电池模块，均需配置一个 BVM 单元。每个 BVM 单元通过 “菊花链” 方式与下一个单元连接，能灵活且经济地扩展，满足从小型到大型电池组的测试需求。
系统配备的海豚夹可轻松拆卸，并可替换为不同类型的标准香蕉插头夹和 / 或延长线，以适配各种电池连接需求。
在大型工业电池组（常见于变电站、电信设施及 UPS 系统）的容量测试中，单个待测试电池组*多可通过 “菊花链” 连接 2×120 个 BVM 单元。当 BVM 系统与负载设备（如 Megger TORKEL）及测试数据管理软件（TORKEL Viewer、PowerDB 或 TORKEL Win）配合使用时，可按照 IEC（国际电工委员会）和 IEEE（电气与电子工程师协会）标准执行自动化电池组容量测试，同时满足 NERC（北美电力可靠性公司）/FERC（美国联邦能源监管委员会）的要求。
BVM 系统的测试搭建快速便捷：所有 BVM 单元均完全相同，可连接至电池测试的任意位置，灵活性和互换性极强；其 “自动发现”（Auto Discovery）功能能让主机设备自动识别待测试电池的数量，并为测试链中的每个 BVM 单元分配连续的标识。
可在容量测试期间自动测量电池单体电压
“菊花链”（Daisy-chain）设计，可扩展至*多 2×120 节电池
高精度与高稳定性，确保数据采集*
电压量程宽
搭建便捷，提供多种 BVM 系统与电池组的连接方式

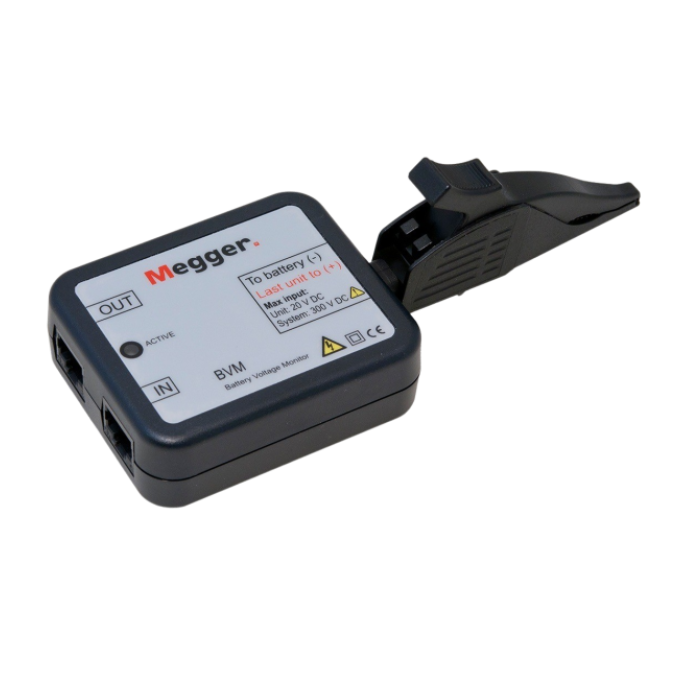

BVM蓄电池电压监测器应用场景
每个 BVM 单元均完全相同，可连接至电池测试的任意位置。测试链中的*个 BVM 单元通过一根电缆连接至电源与信号连接器，BVM 系统的数据输出则通过以太网电缆连接至以下设备：
TORKEL 900 的 BVM USB 端口；
安装有数据管理软件（如 PowerDB 或 TORKEL Win）的电脑。
此外，BVM 系统还可与旧款 Megger TORKEL 设备或任何其他电池负载组配合使用，但此时需额外配备一台安装有测试管理软件（如 PowerDB 或 TORKEL Win）的电脑。
与 TORKEL 900 配合的连接示例
连接链中的红色海豚夹应连接至电池组的正极。
在整个放电测试过程中，系统会记录每个 BVM 设备两端的电压。
BVM订购信息
| 产品 / 配件名称 | 规格说明 | 型号 / 配件编号 |
|---|---|---|
| BVM 系统（含基础配件） | 包含：海豚夹、电源与信号连接器、电源、连接电缆、便携箱；可按需提供 TORKEL Win 软件 | - |
| BVM150 系统 | 含 16 个 BVM 单元 | CJ-59092 |
| BVM300 系统 | 含 31 个 BVM 单元 | CJ-59093 |
| BVM600 系统 | 含 61 个 BVM 单元 | CJ-59096 |
| BVM 特殊 600 V 系统 | 含 46 个 BVM 单元；包含：海豚夹、电源与信号连接器、光耦合器、电源、连接电缆、便携箱 | CJ-59198 |
| 单个 BVM 单元 | - | CJ-59090 |
| PowerDB（可选软件） | 适用于 BVM 及 TORKEL 800/900 系列；对 BVM 和 TORKEL 800 系列：支持控制与报告生成；对 TORKEL 900 系列：仅支持报告生成；可从 www.powerdb.us 免费下载 | - |
| 光耦合器（可选） | 电池组电压超过 300 V 时需使用 | HC-50040 |
| 延长电缆（可选） | BVM 单元至电池的连接延长线（长度：0.5 米 / 1.6 英尺） | 04-30050 |
| 带环形连接器的电缆（可选） | 带 M8 环形连接器（长度：0.3 米 / 1 英尺） | KG-00690 |
| 带绝缘扁平连接器的电缆（可选） | 带 6.3 mm 绝缘母头扁平连接器（长度：0.3 米 / 1 英尺） | KG-00692 |
| 电池螺栓适配器（可选） | M8 电池极柱螺栓（M4 螺纹连接） | 40-06300 |
| 接地垫圈（可选） | 型号：B1457-H8 | 45-10046 |
| BVM 校准套件（可选） | 用于 BVM 单元的校准系统 | CJ-90090 |
（一）环境要求
| 项目 | 参数 |
|---|---|
| 应用领域 | 适用于发电站、变电站的电池室，以及电信基础设施和各类 UPS 应用场景 |
| 海拔高度 | 海拔低于 2000 米（6500 英尺） |
| 温度 |
1. 工作温度：5°C~+50°C（41°F~+122°F）
|
| 湿度 | 5%~95% 相对湿度（无冷凝） |
| CE 认证 |
1. 低电压指令（LVD）：2014/35/EU
|
（二）通用规格
| 项目 | 参数 |
|---|---|
| 电源电压 | 100~240 V AC，50/60 Hz |
| 功耗 | *大 50 VA |
| 保护功能 | 过压保护、反压保护、电压瞬变保护、静电放电（ESD）保护 |
| 尺寸 |
1. BVM 单元：75×64×25 毫米（3 英寸 ×2.5 英寸 ×1 英寸）
|
| 重量 |
1. 单个 BVM 单元：0.07 千克（0.15 磅）
|
（三）测量规格
| 项目 | 参数 |
|---|---|
| BVM 单元*大数量 | 242 个（2×121 个） |
| 电压量程 | 0~20 V DC |
| 分辨率 | 1 mV |
| 测量误差 | < 满量程的 0.1% ±0.01 V DC |
| 电池组电压 | 每回路*大 300 V DC |
| 测量输入阻抗 | 1 MΩ |
-
