德国PDSG ICMmonitor Portable便携式局部放电监测系统由爱仪器仪表网代理，ICMmonitor Portable局部放电监测仪（ICMmonitor）是一款紧凑型仪器，用于评估中高压绝缘设备的状态。该仪器集成了频谱分析仪、声学探测器和常规局部放电监测仪三大功能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

ICMmonitor Portable便携式局部放电监测系统介绍

局部放电监测仪（ICMmonitor）是一款紧凑型仪器，用于评估中高压绝缘设备的状态。该仪器集成了频谱分析仪、声学探测器和常规局部放电监测仪三大功能。这种组合即便在高背景噪声环境下（例如变电站或发电厂内的电力变压器上），也能实现局部放电（PD）测量。其内置的多路复用器可对三相系统或多个传感器进行扫描。该仪器主要用于旋转电机、电缆系统、电力变压器和气体绝缘开关设备（GIS）的长期、连续在线监测。

局部放电监测仪（ICMmonitor）是一款自主运行的仪器，可作为独立监测设备使用。此外，它配备了串行计算机接口，用于下载趋势数据和实现远程访问，例如通过局域网（TCP/IP）或电话调制解调器。该系统可适配所有常用类型的耦合器和传感器。若监测值超过预设阈值，仪器会通过继电器输出发出*报。

局部放电（PD）测量是一种成熟的高效无损电气绝缘评估方法，能在绝缘问题导致设备故障前对其进行检测，从而避免代价高昂的非计划停机。德国宝德科诊断技术公司（Power Diagnostix）的局部放电监测仪（ICMmonitor）是一款非侵入式数字局部放电检测仪，适用于中高压绝缘设备的*安装和连续监测。

嵌入式显示屏

局部放电监测仪（ICMmonitor）配备易于操作的按键接口，可在嵌入式液晶显示屏（LCD）上导航屏幕菜单。液晶显示屏包含以下几种模式：

单色相位分辨局部放电图形显示模式：用于缺陷分类；
类示波器显示模式：将电荷脉冲显示为一条垂直线，对应其发生时的相位角；
时间趋势显示模式：展示局部放电数据随时间的变化；
监测显示模式：以柱状图形式显示两个关键局部放电量（Qp 和 NQS）。

其中，Qp 指局部放电活动的视在电荷值；NQS 指通过对放电值积分（累加移动的总电荷并除以时间间隔，即 Q/t=[As]/[s]）得到的*放电电流。

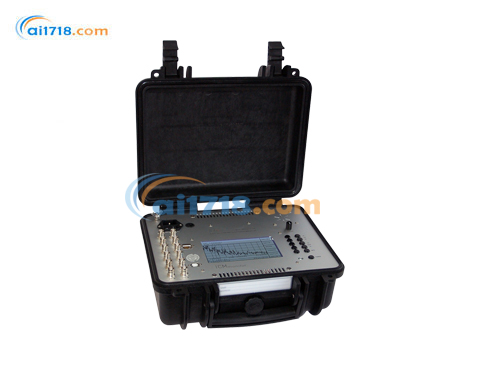

ICMmonitor Portable便携式局部放电监测系统

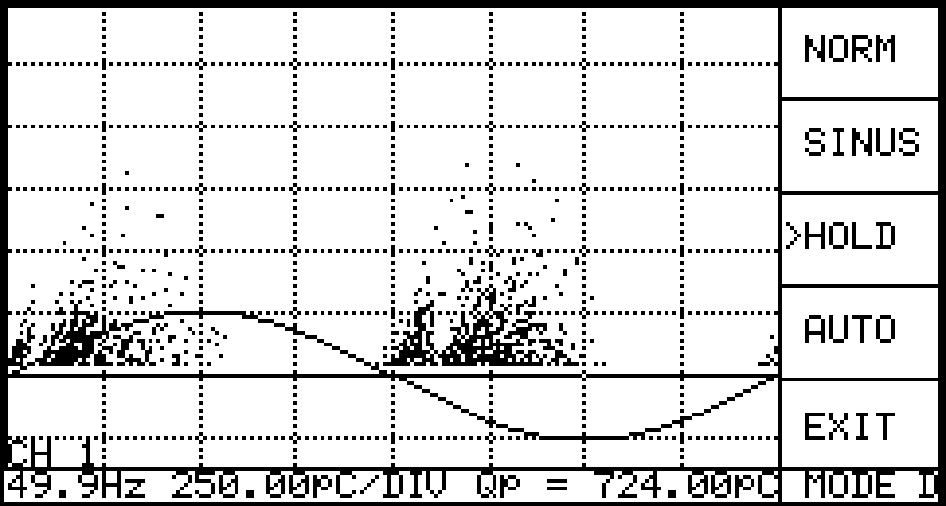

图 1：单色局部放电图形显示（示波器模式）

噪声抑制

局部放电监测仪（ICMmonitor）具备多种噪声处理技术，具体如下：

噪声门控模块：可连接天线或电流互感器，在不丢失重要局部放电数据的前提下，检测并去除噪声；
简单窗口法：抑制在设定窗口内出现的相位稳定脉冲；
选择合适的外部前置放大器：将噪声采集限制在背景噪声较低的频段。

*报与趋势分析

用户可设定 NQS 或 Qp 的*报阈值，当监测值超过阈值时，*报触发。触发的*报会显示在液晶显示屏上，并激活局部放电监测仪（ICMmonitor）的输出继电器，该继电器可用于驱动本地*报系统的继电器。此外，局部放电监测仪（ICMmonitor）还能在指定时间间隔内收集并显示局部放电数据，便于用户分析趋势，观察被监测系统中 Qp 和 NQS 水平的变化。可选功能：*多可添加 8 路直流信号（如温度或负载信号）至趋势分析中。

远程监测

尽管局部放电监测仪（ICMmonitor）是一款自主运行设备，但仍可通过连接实现数据下载或远程控制。借助其内置的 TCP/IP 接口或模拟调制解调器，用户可通过电话或互联网连接，在全球任何地方对该仪器进行远程控制和状态查看。可选功能：若被监测系统的监测值超过用户设定的*报阈值，局部放电监测仪（ICMmonitor）可自动拨打用户选定的电话号码。

频谱分析

对受强干扰的局部放电信号进行频谱观察，可筛选出干扰较少的频段。将该频段的中心频率用于局部放电采集，能大幅提高信噪比，从而获得清晰的局部放电图形。在同一台仪器中集成频谱分析仪和局部放电检测仪，极大地拓展了在高噪声环境下分析绝缘系统的测量可能性。

局部放电监测仪（ICMmonitor）的标准版本配备四通道多路复用器，可直接选择输入信号。

显示模式

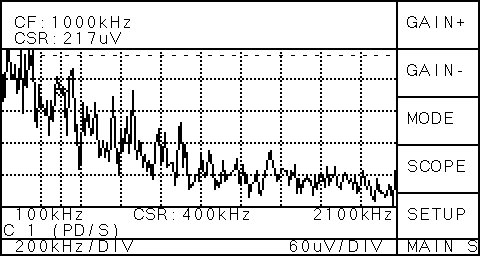

1. 频谱模式（SPEC Mode）

局部放电监测仪（ICMmonitor）的频谱显示可呈现输入信号*高至 10 兆赫兹（MHz）的频谱。当前输入通道的三条轨迹可用于存储、比较和处理该频谱。解调信号的带宽可分别设置为 9 千赫兹（kHz）或 270 千赫兹（kHz）。

2. 示波器模式（SCOPE Mode）

示波器模式（SCOPE Mode）可显示局部放电图形与相位的关系，这与 ICM 系列仪器的显示方式一致。在此模式下，会使用频谱模式（SPEC Mode）中选定的中心频率和带宽，以排除受干扰的频段。示波器模式（SCOPE Mode）支持示波器式显示和图形显示两种视图。

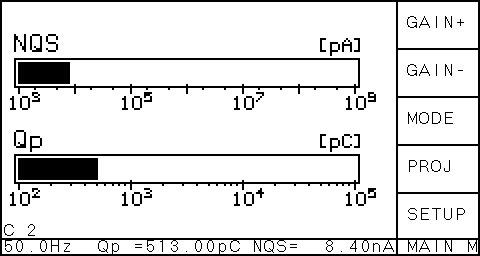

3. 监测模式（MON Mode）

在监测显示模式下，用户可设定 NQS 或 Qp 的*报阈值，当监测值超过阈值时，*报触发。

4. 投影模式（PROJ Mode）

投影显示模式（PROJ Mode）可展示测得的局部放电脉冲的振幅分布图表。该分布图表能反映出各电荷振幅对总放电电流（NQS）的贡献。

5. 时间模式（TIME Mode）

此外，局部放电监测仪（ICMmonitor）能在指定时间间隔内收集并显示局部放电数据，便于用户分析趋势，观察被监测系统中 Qp 和 NQS 水平的变化。

可用软件

除上述自主运行功能外，该仪器还可通过串行接口、调制解调器或 TCP/IP 连接计算机。专用软件支持对仪器进行远程控制，并能下载存储的数据，如仪器设置参数、NQS 和 Qp 数值、*报事件、投影数据以及彩色局部放电图形。

自动扫描功能可采集一台或多台设备的趋势信息以及相位分辨图形。

可选配置

1. 8 通道多路复用器（MUX8）

提供 8 个输入通道，用于局部放电信号和同步信号。

2. IEC61850 通信协议

基于硬件的协议转换器，支持符合 IEC 61850 标准的通信，可内置或作为附加模块（DCG61850）提供。配备该选项的仪器额外设有一个局域网通信端子，可用于传输以下数据：平均放电电流、局部放电声级、局部放电视在电荷、峰值电平、局部放电超高频（UHF）电平、局部放电*报。

3. 监测网页服务器（MWS）

监测网页服务器提供以太网网关，支持跨平台远程访问局部放电监测仪（ICMmonitor）。该模块有导轨安装式和内置插件式两种形式。

4. 调制解调器（Modem）

外置 / 内置调制解调器支持通过普通电话线访问局部放电监测仪（ICMmonitor）。通过局部放电监测仪（ICMmonitor）专用软件，可对所有功能进行远程控制。当前的局部放电图形和趋势数据可下载至计算机，并整理为一个汇总文件。若被监测系统的监测值超过用户设定的*报阈值，该仪器可自动拨打电话。

ICMmonitor Portable便携式局部放电监测系统规格

采集单元

项目	规格
电源供应	90–264 伏交流（V AC），47–440 赫兹（Hz）（自动适配）
线路保险丝	1.6 安（A）（延时型）
功耗	约 60 伏安（VA）（电池充电时）
电池续航时间	*长 3 小时
显示屏	背光液晶显示屏（LCD）
显示屏尺寸	120 毫米（mm）× 64 毫米（mm）
显示屏分辨率	128 × 240 像素（黑白）
操作方式	5 个菜单支持按键 / 5 个固定功能按键，或通过软件远程控制
工作温度	10–40 摄氏度（°C）（无冷凝）
可选记录仪输出	0–10 伏（V），内阻 100 欧姆（Ω）
输入阻抗	50 欧姆（Ω）// 50 皮法（pF）（放大器输入端，AMP IN）
模数转换器（局部放电专用）	8 位（单极性）/±7 位（双极性）
尺寸（宽 × 高 × 深）	305 × 144 × 270 立方毫米（mm³）（闭合状态） 305 × 360 × 270 立方毫米（mm³）（打开状态）
重量	约 4.4 千克（kg）

可用通信接口

通用串行总线 2.0（USB 2.0）
局域网（LAN）
调制解调器（Modem）
通用移动通信系统（UMTS）

项目	规格
输入阻抗
RPA1/RPA1D 型	10 千欧（kΩ）// 50 皮法（pF）
RPA1L/RPA1H 型	1 千欧（kΩ）// 50 皮法（pF）
输入灵敏度
RPA1/RPA1D 型	< 50 微伏有效值（µV rms）/0.03 皮库（pC）
RPA1L 型	< 15 微伏有效值（µV rms）/0.02 皮库（pC）
RPA1H 型	< 40 微伏有效值（µV rms）/0.05 皮库（pC）
RPA2 型	< 800 微伏有效值（µV rms）/1 皮库（pC）
RPA3 型	< 2 微伏有效值（µV rms）
FCU2 型	< 200 微伏有效值（µV rms）（46 分贝微伏，dBµV）
带宽
RPA1/RPA1D 型	40–800 千赫兹（kHz）
RPA1L/RPA1H 型	40 千赫兹（kHz）–20 兆赫兹（MHz）
RPA2 型	2–20 兆赫兹（MHz）
RPA3 型	200 兆赫兹（MHz）–1 吉赫兹（GHz）
FCU2 型	100 兆赫兹（MHz）–1800 兆赫兹（MHz）
同步功能
同步频率	8–320 赫兹（Hz）
*大电压	200 伏峰值（V peak）（140 伏有效值，V rms），额定值 100 伏有效值（V rms）
输入阻抗	10 兆欧（MΩ）
频谱功能
输入灵敏度	< 5 微伏有效值（µV rms）/0.5 皮库（pC）（270 千赫兹（kHz）带宽） < 1 微伏有效值（µV rms）/2 皮库（pC）（9 千赫兹（kHz）带宽）
*大输入电压	120 毫伏有效值（mV rms）（270 千赫兹（kHz）带宽） 5 毫伏有效值（mV rms）（9 千赫兹（kHz）带宽） 2.5 毫伏有效值（mV rms）（无线电干扰电压，RIV）
频率范围	10 千赫兹（kHz）–10 兆赫兹（MHz）（步长 10 千赫兹（kHz））
带宽	9 千赫兹（kHz）或 270 千赫兹（kHz）
精度	典型值 < 5%
