美国MEGGER MTO250 50A两绕组变压器欧姆表由爱仪器仪表网代理，MTO250是由电源供电的便携式仪器，专用于安全准确地测量各类磁性绕组的电阻。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

MTO250 50A两绕组变压器欧姆表简介：

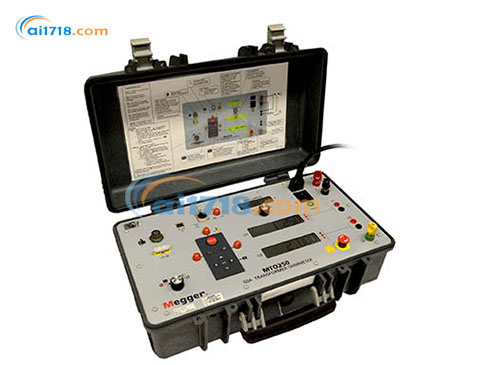

MTO250 型变压器欧姆表是一款线路供电、便于现场携带的仪器，专为安全、准确测量各类磁性绕组的电阻而设计。该仪器可用于测试变压器、并联电抗器、旋转电机绕组，还能对连接点、触点及控制电路进行低电阻测量。
该仪器配有两组电位输入端，可同时测量两个原边绕组、两个副边绕组的电阻，或一个原边绕组与一个副边绕组的电阻。这种 “双读数、双注入” 特性是一种高效的测试方式，能大幅缩短测试耗时。
MTO250 可用于测试有载分接开关（LTC）的绕组及接触电阻，还能评估其 “通断” 过渡过程。在施加直流测试电流的同时操作有载分接开关切换分接位置，可验证 “通断” 过渡过程是否正常。通过该测试，能诊断出多种潜在问题，如触点严重凹陷、弹簧弹力不足、接触机构错位等。有载分接开关是变压器中*的运动部件，作为机械装置，它也是变压器中*易出现故障的部件之一。在变压器的所有部件中，有载分接开关引发的故障和停机次数*多，因此需要通过频繁测试和重点关注，确保其可靠、安全运行。
向高感性设备施加直流电流属于高风险测试。MTO250 内置多项安全保护功能，可保护操作人员、被测设备及仪器本身，具体包括：输入电源中断时自动放电、测试引线意外断开时自动放电、安全联锁（中断时使测试进入放电状态），以及可选配的高压频闪灯（用于提醒人员注意危险状态）。
MTO250典型应用
MTO250 型变压器欧姆表主要用于：
对电流互感器（CT）、电压互感器（PT）、电力变压器绕组及其相关分接开关、电机 / 发电机进行现场测试。
验证工厂绕组电阻测试结果。
执行工厂热运行测试。
诊断并定位变压器故障，如连接松动、分接开关运行异常等。
验证有载分接开关（LTC）“先通后断”（make-before-break）的正常运行。
有载分接开关（LTC）/ 连续性测试
在有载分接开关正常运行过程中，从一个分接位置切换到下一个分接位置的完整过渡期间，其内部触点的连续性需始终保持。为检测这种连续性，MTO250 会以高分辨率持续监测每个分接位置的过渡电流，一旦发现微小的连续性中断，便会发出*报并记录。
自动铁芯消磁
在绕组电阻测试和有载分接开关（OLTC）/ 连续性测试中，所用的直流电流通常会使变压器铁芯磁化。若测试结束后铁芯仍处于磁化状态，会引发多种问题，具体如下：

铁芯磁化产生的剩磁会影响后续交流测试（如励磁电流测试、扫频响应分析）的测量结果，导致读数失真；电流互感器铁芯磁化可能引发保护继电器误跳闸；此外，若带有磁化铁芯的电力变压器重新投入运行，可能会产生过大的励磁涌流，进而触发保护系统跳闸。

MTO250功能特点与优势
50 安培测试电流：与传统 10 安培设备相比，可将大电流副边绕组的测试时间缩短高达 90%（即缩短 10 倍）。
内部数据存储：可存储 9 组（类别）测试结果，便于现场数据整理。
双通道数字显示：可同时测试两个绕组，相比传统测试方式，耗时减少 50% 以上。
计算机辅助测试表单：通过电脑控制或数据下载，引导操作人员完成所有单相和三相变压器的接线与测试流程。
有载分接开关检测：可检查有载分接开关的触点状态和时序准确性。
专利通用开尔文夹：配备开口宽度为 4 英寸（100 毫米）的可调夹口，无需使用多种引线夹；每个开尔文夹还带有香蕉插头，可连接外部探头用于端子排测试。
内置安全放电电路：测试结束、引线意外断开或电源中断时，可安全释放被测设备的电荷。
自动化热运行测试：通过 PowerDB 软件执行自动化 “热运行” 测试并生成报告。
可选配件：远程分接开关控制器（RTC-1）
RTC-1 是一款手动操作的远程分接控制器，专为电力变压器常规测试时更高效地控制有载分接开关（LTC）而设计。使用该控制器，操作人员无需在测试时靠近有载分接开关，也无需安排另一人专门操作分接开关（操作人员可同时操作测试仪器）。该控制器配有一根 30 英尺（9 米）长的三芯电缆，操作人员可在靠近测试仪器的位置进行测试，并根据测试需求切换分接位置。

MTO250 50A两绕组变压器欧姆表特点：
•可测试高达1000 MVA的变压器
•DC测试电流高达50A
•配备退磁功能
•计算机控制和内部数据存储
•可验证负载分接开关的动作情况

•可防止电流测试线意外断开（通过电压测试线）

MTO250订购信息

产品（数量）	产品型号	产品（数量）	产品型号
50 安培变压器欧姆表	MTO250	可选配件（续）	-
标配配件	-	引线组（30 英尺 / 9 米，适用于 150 千伏设备），含以下组件：	1004-640
背包式引线袋	2012-180	- 电流引线组（30 英尺 / 9 米）	2000-787-30
交流电源线（IEC60320-C19 转美标）	17032-23	- V1 电位引线组（30 英尺 / 9 米）	2000-700-30
交流电源线（IEC60320-C19 转 Schuko CEE 7/7 标准）	17032-19	- V2 电位引线组（30 英尺 / 9 米）	2000-701-30
接地线（15 英尺 / 4.5 米）	4702-7	- 电流短接引线（15 英尺 / 4.5 米）	2000-788-15
含用户手册的 U 盘	1011-331	引线组（60 英尺 / 18 米，适用于 500 千伏设备），含以下组件：	1004-641
快速指南	2006-128	- 电流引线组（60 英尺 / 18 米）	2000-787-60
可选配件	-	- V1 电位引线组（60 英尺 / 18 米）	2000-700-60
运输箱	2005-340	- V2 电位引线组（60 英尺 / 18 米）	2000-701-60
高压频闪灯（含 60 英尺 / 18 米引线）	1004-639	- 电流短接引线（30 英尺 / 9 米）	2000-788-30
RTC-1 型远程分接控制器	1007-502	引线组（100 英尺 / 30 米，适用于 750 千伏设备），含以下组件：	1004-642
测试分流器（50 安培，2 毫欧）	1006-512-1	- 电流引线组（100 英尺 / 30 米）	2000-787-100
测试分流器（10 安培，10 毫欧）	1006-512-2	- V1 电位引线组（100 英尺 / 30 米）	2000-700-100
-	-	- V2 电位引线组（100 英尺 / 30 米）	2000-701-100
-	-	- 电流短接引线（50 英尺 / 15 米）	2000-788-50
-	-	开尔文引线组：	-
/ 表示适用于对应电压等级变压器的推荐引线长度。部分变压器规格特殊，可能需要更长或更短的引线。	-	- 电流 + 电位引线组（30 英尺 / 9 米，适用于 150 千伏设备）	2000-789-30
-	-	- 电流 + 电位引线组（60 英尺 / 18 米，适用于 500 千伏设备）	2000-789-60
-	-	- 电流 + 电位引线组（100 英尺 / 30 米，适用于 750 千伏设备）

MTO250 50A两绕组变压器欧姆表规格

输入

电压：85-264 伏交流（VAC）
频率：47-63 赫兹（Hz）
功率：1500 伏安（VA）

输出

电流范围（用户可选）：1 安培（A）/10 安培（A）/25 安培（A）/50 安培（A）
开路电压：50 伏直流（VDC）

电阻与电流测量 / 显示

电流范围（安培）	电阻范围（欧姆）	分辨率（欧姆）
50 A	0 至 0.04 Ω	0.0000001
50 A	0 至 0.4 Ω	0.00001
25 A	0 至 0.08 Ω	0.0000001
25 A	0 至 0.8 Ω	0.00001
10 A	0 至 0.2 Ω	0.000001
10 A	0 至 2 Ω	0.0001
1 A	0 至 2 Ω	0.00001
1 A	0 至 20 Ω	0.001

注：电阻范围在 20 欧姆至 2000 欧姆时，*高精度为 ±0.5%

测量指标	规格
典型精度（电阻 / 电流）	±0.1% 读数 ±0.1% 量程
*高分辨率（电阻）	0.1 微欧（µΩ）
典型精度（重复）	±0.1% 读数 ±0.1% 量程
保证精度（电阻）	±0.25% 读数 ±0.25% 量程（电流稳定后）
电流分辨率	4 位
电流精度	±0.25% 读数 ±0.25% 量程

计算机接口（用于数据下载与计算机控制）

接口类型：以太网端口

内部数据存储

存储容量：9 组（1-9），每组可存 99 条结果

有载分接开关（LTC）通断过渡设置

可选档位：2 毫秒（mS）、20 毫秒（mS）、50 毫秒（mS）、80 毫秒（mS）

安全 / 电磁兼容（EMC）/ 振动

符合以下标准要求：

EN61010-1（安全标准）
ISTA 1A（运输标准）
EN61326（电磁兼容标准）

环境要求

工作温度：14 华氏度（-10 摄氏度）至 122 华氏度（50 摄氏度）
存储温度：-13 华氏度（-25 摄氏度）至 158 华氏度（70 摄氏度）
相对湿度：0-90%（无冷凝）

尺寸

英寸：高 8.5 × 宽 21.5 × 深 13
毫米：高 216 × 宽 546 × 深 330

重量

主机：净重 30 磅（13.6 千克）
可选引线（60 英尺 / 18 米）：净重 29 磅（13 千克）
含可选运输箱：净重 96 磅（43.5 千克）

PowerDB Lite 软件

计算机控制与数据下载报告的典型示例，免费提供。

通用开尔文夹

功能：简化变压器接线，确保连接牢固，用单根引线替代传统两根引线。
*大开口宽度：4 英寸（10 厘米）
附加功能：含两个香蕉插头输入端，可连接引线用于小型被测设备测试。

通用开尔文引线组

产品型号	长度	重量
2000-789-30	30 英尺（9 米）	15 磅（7 千克）
2000-789-60	60 英尺（18 米）	29 磅（13 千克）
2000-789-100	100 英尺（30 米）	50 磅（23 千克）
