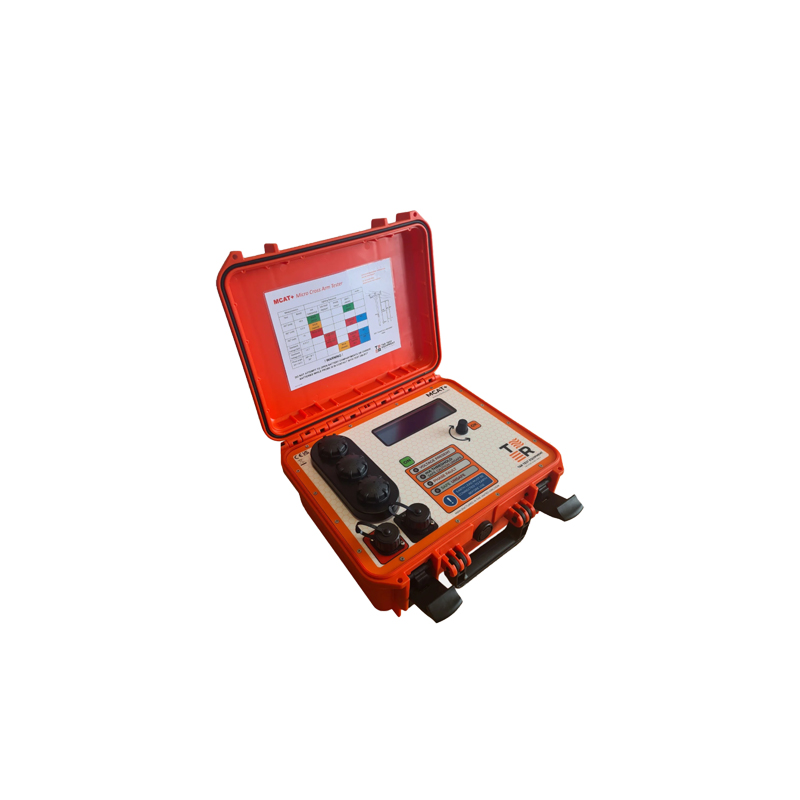

英国T&R MCAT+多功能测试仪由爱仪器仪表网代理，该产品专为检测三相或单相架空线路系统中未接地木杆的故障而研发。该系统中木杆的预期短路电流（ISC）较高，测试仪可指示其是否处于潜在危险水平。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
清晰简洁的用户界面
*的测量结果
轻松识别故障绝缘子
简单易懂的测试流程
预设限值的视觉和听觉报*
编码器和按钮，便于菜单导航
4 个 LED 阈值结果指示器和蜂鸣器
240×64 图形液晶显示模块
操作简便、重量轻便
内置自检功能，验证探头运行状态
响应速度快
高抗冲击 ABS 外壳
全天候室内 / 室外使用
工作温度范围：-25°C 至 + 55°C
抗冲击和抗跌落
电池更换便捷
自检功能
钢结构电压、ISC 电流
配件
G257-0009 接地桩
DDM5008 60mm 挂钩（探头专用）
CMH0297 40mm 挂钩（WPC1000 专用）
DFH5039 250mm 电极延长件（WPC1000 专用）
DDC5025 Bowthorpe 杆适配器（WPC1000 专用）
DDC5054 通用星轮适配器（WPC1000 专用）
DDM5003 聚合物清洁套件
可选配件
A257-0003：5 米探头导线延长线
订货代码
257：完整 MCAT + 系统
257-P：MCAT + 探头
257-U：MCAT + 主机
WPC1000TX：无线相位比较发射器
MCAT+技术参数
探头
探头配备 60mm 挂钩和导线，导线上连接有 8 芯连接器插头和专用绝缘导线末端。
供电要求
257-U 主机：
| 系统电压（System VOLTAGE） | 适用于 11kV 系统电压 |
|---|---|
| 频率（Frequency） | 适用于 50Hz 系统 |
| 直流响应（DC Response） | 不响应直流 |
| *大横担电压（Max Cross Arm Voltage） | 2.7kV（超过该电压时，ISC 测试将被禁止） |
| 电阻链值（Resistor Chain Values） | 2 个 10MΩ（±5%）、1 个 1MΩ（±5%） |
| 11kV 电压精度（Voltage Accuracy to 11kV） | ±1% |
| 11kV 以上电压精度（Voltage Accuracy over 11kV） | ±5% |
| 相位测量精度（Phase Measurement Accuracy） | ±10° |
| 预期短路电流（ISC） | 未接地木杆中的计算预期短路电流 |
| 液晶显示屏（LCD Display） | 240×64 图形液晶显示模块 |
| 电池消耗（Battery Consumption） | *大瞬时负载运行时低于 400mA |
| 声音指示（Audible Indication） | 指示不安全状态时蜂鸣器启动，5 米处音量 > 65dB |
电池类型：6 节 1.5 伏 IEC LR14 C 型碱性电池
WPC1000TX 发射器：
电池类型：1 节 9 伏 IEC6LR61 PP3 碱性电池
防护与安全
本设备设计符合 BS EN 61010 标准，带有 CE 标志。
尺寸与重量
主机尺寸 / 重量：336×300×148mm / 3.2kg
探头尺寸 / 重量：850×45mm / 1.5kg
WPC1000TX 尺寸 / 重量：180×100mm / 1kg
温度范围
存储：-30°C 至 60°C
工作：-25°C 至 55°C
WPC1000TX 发射器
自检功能：TX 模块内置自检功能，两个红色 LED 将闪烁并保持常亮。TX 将向主机发送信号以验证通信状态
工作频率：433.9MHz
传输距离：空中 50 米
电压范围：11kV
相位关系正向指示
阈值电压以上自动报*
导线组规格
MCAT + 配备导线组，包括：
1 根 10 米探头连接线（A257-0001）
1 根 3 米接地线，带测试夹（A257-0002）
英国T&R MCAT+多功能测试仪技术文档
-
