德国GMC METRALINE PAT多功能电器安规测试仪由爱仪器仪表网代理，该产品是一款符合相关法规与标准的电气安全测试仪器，专为电气设备测试设计。其具备丰富测量功能，可对保护导体、绝缘、泄漏电流等关键安全指标开展检测，支持*连接设备测试及待机状态下的功率测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

德国GMC METRALINE PAT多功能电器安规测试仪产品简介

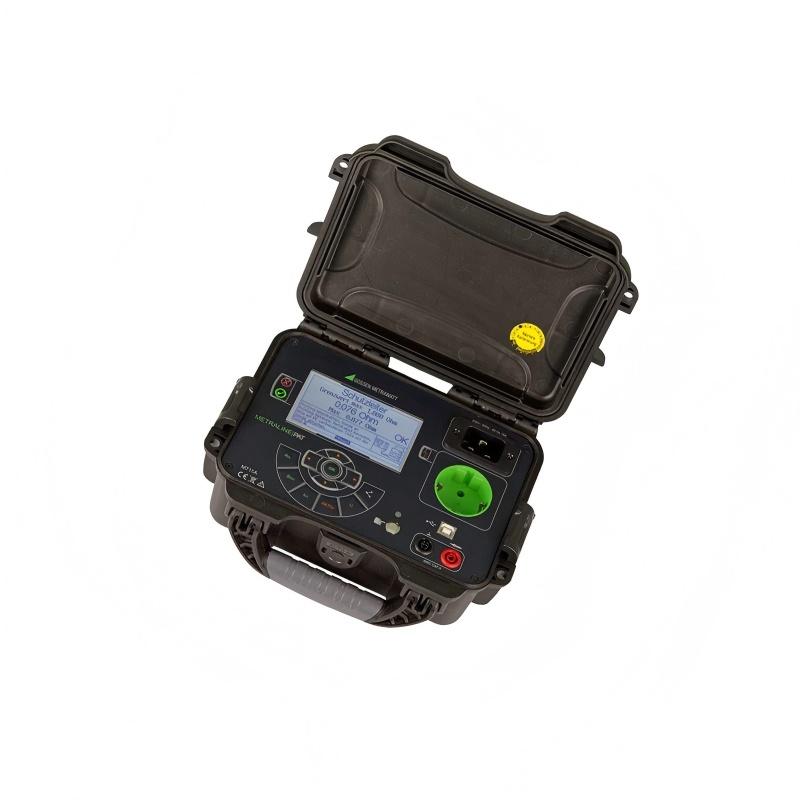

METRALINE PAT 是一款符合相关法规与标准的电气安全测试仪器，专为电气设备测试设计。其具备丰富测量功能，可对保护导体、绝缘、泄漏电流等关键安全指标开展检测，支持*连接设备测试及待机状态下的功率测量。仪器操作便捷，通过功能键快速选测，搭配清晰显示屏呈现数据与示意图，并有 LED 指示灯提示结果。配备蓝牙与 USB 接口，可实现数据传输与远程控制，适配多种主电源连接方式。其结构紧凑轻便，兼具主电源监控、故障电流关机等安全特性，能满足维修后设备检测及周期性测试等场景需求，为电气安全检测提供高效支持。

METRALINE PAT多功能电器安规测试仪特点
通过直接选择键快速选择单项测量
自动限值调节（保护导体、绝缘、等效泄漏电流）
两极测量（低电阻、绝缘、等效泄漏电流、电压）
可对*连接的设备进行测试
清晰文本操作，配有示意图及绿色 / 红色 LED 合格 / 不合格显示
大型高对比度显示屏
测试主电源连接的 PE 连接，若被测设备存在危险剩余电流则自动关机
手指接触测试保护导体电位
被测设备短路测试
带负载电流监控的快速主电源极性反转
单步快速完成所有有源测试（包括带真有效值功率显示的功能测试），支持待机测量
蓝牙接口用于测量数据传输
USB 端口用于服务和远程操作
结构紧凑，重量轻便

特性
被测设备（DUT）连接
通过测试插座（带或不带适配器，属附件）适配各类主电源连接
通过适配器（属附件）适配带或不带多插座的延长线
*连接的被测设备
自动检测
主电源连接故障
蓝牙接口
每次单项测试后，可通过该数据接口直接读取测量数据。
按下按键后，相应的测量值首先通过蓝牙接口传输至安装有 ELEXONIQ（METRALINE PAT 专用安卓应用）的安卓设备。随后数据可从安卓应用传输至电脑，并导入 IZYTRONIQ 报告生成软件。数据可在电脑上保存和管理，补充备注后插入报告。
USB 端口
用于服务目的，以及通过电脑上的虚拟 COM 端口控制测试仪器。

应用场景
依据 DGUV 法规 3 测试电气设备的电气安全性
本测试仪器用于对维修或改装后的电气设备进行快速、安全的测试与测量，也用于依据 DIN VDE 0701-0702 标准进行周期性测试。可依据法规测量以下项目：
保护导体电阻（测试电流：±200 mA 直流）
绝缘电阻
I 类保护设备的保护导体电流
II 类保护设备的接触电流
SELV 电路电压

供货范围
测试仪器
带安全插头和测试探头的红色测量电缆（2 米）1 根
主电源电缆（Schuko – IEC 60230，16 A，1.5 米）1 根
出厂校准证书 1 份
操作说明书 1 套

附件
VL2E 测试适配器（Z745W）
该测试适配器用于配合测试仪器对带 CEE 插头的电气设备和延长线进行测量与测试，配备有单相和三相插头（*大 CEE 32A）。
SECU-cal 10 校准适配器（Z715A）
该校准适配器用于依据 DIN VDE 0701-0702/IEC 62353（VDE 0751）标准测试仪器的测量不确定度。根据 DGUV 法规 3（原 BGV A3）的事故预防规定，此类仪器通常需每年测试一次；若依据 ISO 9000 质量标准进行认证，也需进行测试。必须测试 DIN VDE 标准要求的所有限值，如保护导体电阻、绝缘电阻、等效泄漏电流、差动和 / 或接触电流以及外壳泄漏电流。
IZYTRONIQ 数据库软件（筹备中）
IZYTRONIQ 是新开发的测试软件，可实现整个测试场景的可视化、管理和可审计的文档记录，且不受仪器限制。因此，*可将来自不同测试仪器和万用表的测量与测试数据整合为单一测试并形成文档。直观的操作和现代化的界面确保可快速访问所有功能。
该软件提供不同规模和版本，适用于商业行业、工业和培训应用。

订购信息

名称	型号	产品编号
标准型号（有库存）
测试仪器（带自动测试序列、USB 端口、德语用户界面、接地插头和插座、带测试探头的测量电缆、出厂校准证书及操作说明书）	METRALINE PAT	M711A
电脑评估软件
IZYTRONIQ 详细信息请访问互联网：	数据库软件（可提供）

附件：探头、传感器、适配器和电缆
专用电缆（2 米）	KS17-2	Z110H
刷式探头	Z745G	Z745G
带单相和三相插头的测试适配器（*大 CEE 32A）
- 用于对无线路电压的单相和三相电气设备进行所有 DIN VDE 标准测试
- 用于对单相设备进行 DIN VDE 标准测试
其他附件
校准适配器（用于依据 DIN VDE 0701-0702/IEC 62353（VDE 0751）标准的测试仪器，*大 200 mA，不适用于 10 A 保护导体测试电流）	SECU-cal 10	Z715A
便携袋	F2000 D	Z700D

德国GMC METRALINE PAT多功能电器安规测试仪产品规格

类别	具体参数
主电源连接	交流电：230 V ± 10%；被测设备（DUT）连接：16 A 德国标准插座（Schuko）
测量精度	工作误差：测量值的 5% + 量程的 1%
保护导体电阻测量	测量方式：探头–PE、探头–PE - 主电源、探头–探头；测量范围：0.000 ... 4.000 Ω；开路电压：10 V，电流：200 mA 直流；可调节电缆长度和截面积参数以显示标准限值
绝缘电阻测量	测量方式：LN–PE、LN–探头、探头–PE、探头–探头、L–N；测量范围：0.00 ... 20.00 MΩ；测试电压：250 V、500 V；短路电流：1 mA；可设置加热元件参数及选择限值与测试电压
等效泄漏电流	测量方式：LN–PE、LN–探头、探头–PE、探头–探头；测量范围：0.00 ... 20.00 mA；开路电压：约 120 V；电流限制：3.5 mA；可选择平衡布线（选择 “是” 时测量值减半）
差动电流测量	测量范围：0.00 ... 20.00 mA
接触电流测量	测量范围：0.000 ... 4.000 mA
电压测量（探头–探头）	测量范围：0.0 ... 440 V 交 / 直流；电流：0.00 ... 20 A；可选择 ELV 部件（“是” 限值大 60.0 V，“否” 限值小 0.0 V）
功能测试	可提供主电源电压，自动测量 / 计算接触电流、差动电流、电流消耗、线路电压、有功功率；支持按键控制极性反转；待机模式可测高达 40 mA 电流以显示毫瓦级功率
电气安全	保护等级：I 级（IEC 61010-1 等）；额定电压：230 V；测试电压：2.3 kV 50 Hz；测量类别：250 V CAT II；污染等级：2；防护等级：IP 40；含测试插座保护用*安装保险丝
机械设计	显示屏：多点阵背光显示（320×240 像素）；尺寸：23×17.5×9.5 cm（手柄收回）；重量：约 1.3 kg
