德国GMC METRATESTER 5+单功能电器安规测试仪由爱仪器仪表网代理，该产品是一款符合相关标准的安规测试仪，适用于维修或改装后电气设备的安全测试与性能参数测量。仪器采用紧凑型塑料外壳与可折叠提手，设计坚固便携，电缆可有序收纳。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

德国GMC METRATESTER 5+单功能电器安规测试仪产品简介

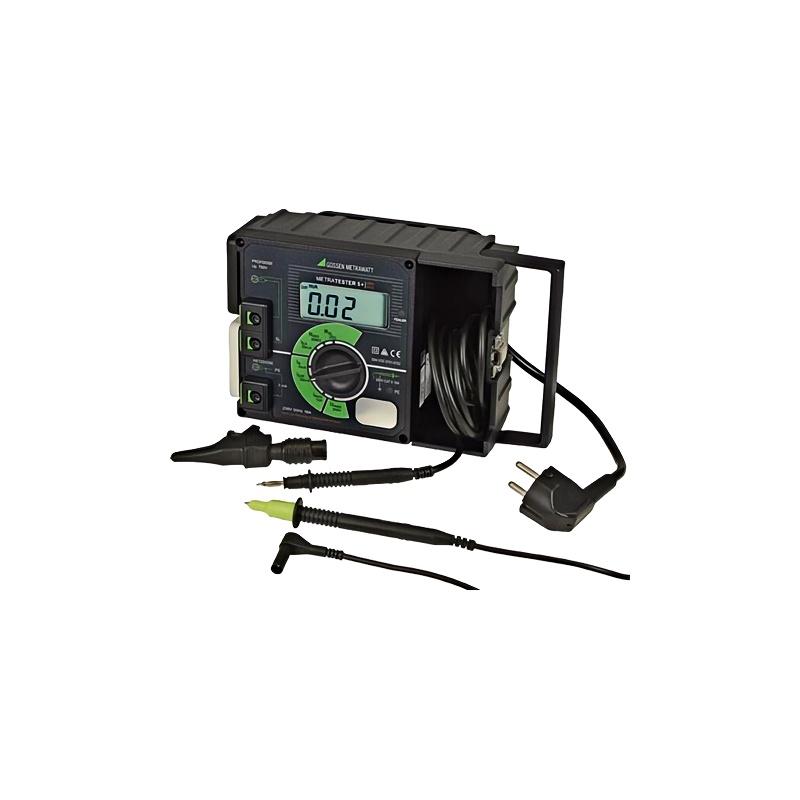

METRATESTER 5+ 是一款符合相关标准的安规测试仪，适用于维修或改装后电气设备的安全测试与性能参数测量。仪器采用紧凑型塑料外壳与可折叠提手，设计坚固便携，电缆可有序收纳。具备便捷连接特性，通过集成测试插座、快速连接安全插孔等实现多种被测设备的连接测试。其配备大型数字显示屏，支持测量值清晰读取与超限值声光提示，还设有 PE 信号灯等安全装置及热过载保护功能，能保障测试过程安全可靠。搭配专用附件，可适配更多测试场景，满足电气安全检验需求。

METRATESTER 5+单功能电器安规测试仪产品特点
便捷连接
本测试仪适用于对维修或改装后的设备进行测试与测量。被测设备（DUT）通过集成测试插座与测试仪连接。快速连接安全插孔与测试插座并联，可用于对无接地触点插头的被测设备，或固定连接的被测设备进行测量。将被测设备连接至测试仪的集成电源插座，可用于测试裸露导电部件的无电压状态，以及进行负载电流测量。
接触指接触面
通过接触指接触面可测试保护导体电位。若接触面与电源插座接地触点之间的电位差超过 100 V，PE 信号灯将亮起。
坚固设计
这款便携式仪器采用紧凑型塑料外壳，配备可折叠提手。电源电缆和测量电缆为固定连接式。电源电缆可缠绕在外壳背面的电缆支架上，测量电缆可收纳在集成电缆舱中。通过旋转开关选择需测量的参数。
安全装置
所有量程（16 A 量程除外）均具备 253 V 热过载保护功能。消除过载后，测试仪可立即恢复使用。液晶屏会显示过温状态。PE 信号灯指示电源保护导体是否存在电压。
显示功能
所有测量值均在大型数字显示屏上显示，便于读取。此外，在某些情况下，超限值会以光学和声学方式发出信号。

应用领域
电气设备的电气安全测试：
依据 DIN VDE 0701-0702: 2008 标准，通过测量以下参数实现：
保护导体电阻
绝缘电阻
保护导体电流
等效泄漏电流法
剩余电流法
接触电流（通过电流测量判断无电压状态）
同时可测量以下性能参数：
线路电压
负载电流

标准配置
测试仪 1 台（含带接地触点插头的电源电缆，以及带测试探针和插接式鳄鱼夹的固定安装探针电缆）
KS17-4 电缆组 1 套（用于绝缘电阻和接触电流测量）
操作说明书 1 份
校准证书 1 份

附件
电刷探针
电刷探针适用于接触运行中旋转或振动的裸露导电部件，例如钻夹头、振动砂光机和工具支架。需将电刷插接在测试探针上使用。
KS13 电缆组
KS13 电缆组包含 1 个带 3 根固定连接电缆的转接插座、3 根测量电缆、3 个插接式取样夹和 2 个插接式测试探针。若电源连接无接地触点插座，或被测设备无接地触点插头，可通过 KS13 电缆组连接测试仪与被测设备。

订购信息

名称	型号	产品编号
符合 DIN VDE 0701-0702 标准的电气设备电气安全测试装置	METRATESTER 5+	M700D
与 METRATESTER 5+ 相同的面板安装版本	METRATESTER 5-F-E	M700T
附件	-	-
用于旋转被测设备的保护导体电阻测量探针（例如）	电刷探针	Z745G
用于无接地触点插座电源连接及被测设备连接的电缆组（含带 3 根固定连接电缆的转接插座、3 根测量电缆、3 个插接式取样夹、2 个插接式测试探针）	KS13 电缆组	GTY3624065P01

德国GMC METRATESTER 5+单功能电器安规测试仪产品规格

类别	具体参数	规格
参考条件	环境温度	+23 °C ± 2 K
	相对湿度	40 ... 60 %
	线路电压	230 V ± 1%
	频率	50 Hz ± 0.2%
	测量参数波形	正弦波（有效值与整流值偏差 ± 0.5%）
环境条件	工作温度	−10 ... + 55 °C
	存储温度	−25 ... + 70 °C
	相对湿度	*大 75%，不允许结露
	海拔高度	*高 2000 m
电源供应	线路电压	230 V / 50 Hz
	额定功率	*大 3700 VA（取决于电源插座负载）
电气安全	安全等级	II 类
	额定线路电压	230 V
	测试电压	测试插座、相线与保护导体连接插孔及取样夹：3 kV（交流，电源 + 保护导体（电源侧）+ 2 mA）；电源插座：1.5 kV（交流，电源 + 保护导体（电源侧）+ 2 mA）
	测量类别	II 类
	污染等级	2 级
	安全关机	测试仪过热时自动关机
机械设计	尺寸（宽 × 高 × 深）	190 mm × 140 mm × 95 mm
	重量	1.3 kg
	防护等级	外壳：IP 40；端子：IP 20
