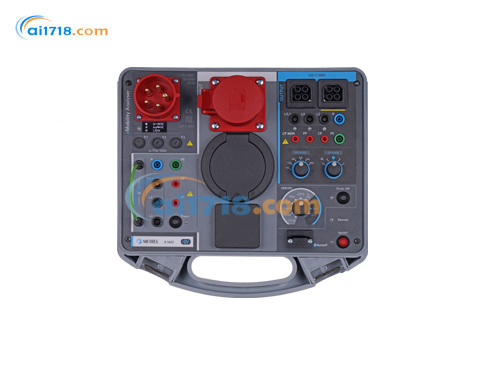

德国METREL MI1632电动汽车分析仪-爱仪器仪表网

德国METREL MI1632电动汽车分析仪，本产品用于对电动汽车充电设备（EVSE）进行功能安全、诊断和电气测试，支持与 METREL 安装检测仪配合使用，适用于 1 型和 2 型连接，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

MI1632电动汽车分析仪产品描述

用于对电动汽车充电设备（EVSE）进行功能安全、诊断和电气测试，支持与 METREL 安装检测仪配合使用，适用于 1 型和 2 型连接。它还可作为模拟电流故障的工具，测试 2 型电动汽车电缆的安全功能，以及检测 2 型和 3 型电动汽车充电电缆的电气安全性。该分析仪完全兼容 MESM 软件，可在现场或通过线缆创建报告。

应用领域
检测单相和三相电动汽车电缆在各模式下的电气安全性。
根据 EN 61851 - 1 标准对电动汽车进行功能和诊断测试，依据 EN 60364 - 6 标准进行电气安全测试。
检测 3 型电动汽车充电电缆的电气安全性。
模拟电流故障，验证 2 型电动汽车充电电缆的安全功能。

电动汽车充电站全面检测
Metrel 安装检测仪（如 MI 3155 或 MI 3152）搭配使用，可为具有 6mA 直流 RCD（剩余电流动作保护器）或 RCM（剩余电流监测器）保护的电动汽车充电设备检测提供完整解决方案。能够执行完整的 RCD 测试序列，包括 6mA 直流斜坡测试和不触发电动汽车 6mA 直流 RCD 或 RCM 的情况下进行回路阻抗（Zs rcd）测量。这样，Metrel 符合 IEC 62752 标准（使用 2 型电动汽车电缆时）和 EN 62955 标准（使用 3 型电缆时）的要求。

MI1632电动汽车分析仪主要特点
模拟车辆电路的 CP 和 PP，对 EVSE 进行功能检测。
通过模拟 CP 电路故障，对 EVSE 进行诊断测试。
对 EVSE 进行电气安全测试。
模拟电动汽车电路的 CP 和 PP，对 2 型电动汽车电缆进行功能检测。
通过模拟 CP 电路故障，对 2 型电动汽车电缆进行诊断测试。
模拟电流故障，验证 2 型电动汽车充电电缆的安全功能。
检测 2 型和 3 型电动汽车充电电缆的电气安全性。
提供可连接安全检测仪的输入 / 输出接口。
支持单相和三相 2 型电缆连接。
内置 4400mA 锂电池。
与 Metrel 安全检测仪进行蓝牙通信。

MI1632电动汽车分析仪产品规格

功能	测量范围	分辨率	精度
系统额定电压范围	100V AC ... 440V AC	1V	±(2 % 读数 + 2 位数字)
额定频率范围	0Hz, 14Hz ... 500Hz	-	未提及（原文无对应精度）
相序	1.2.3 或 3.2.1	-	未提及（原文无对应精度）
电压 UCP +, UCP -	-19.99V ... 19.99V	1V	±(2 % 读数 + 2 位数字)
频率	500 ... 1500Hz	0.1Hz	±1 % 读数
占空比	0.1 ... 99.9 %	0.1 %	±10 位数字
Ievse	0.0 … 99.9A	0.1A	计算值
Toff	0 ... 399ms	1ms	± (1 % 读数 + 5 位数字)
模拟功能 - 状态 n.c	> 300kΩ	-	未提及（原文无对应精度）
模拟功能 - 模拟 PP	13A：1.5kΩ 20A：680Ω 32A：220Ω 63A：100Ω 80A：56Ω	-	± 1.5 %
模拟功能 - 模拟 CP	A：> 300kΩ B：2.74kΩ C：882Ω D：246Ω	-	± 1.5 %
诊断功能 - 错误状态描述	A1：电动汽车未连接 A2：电动汽车未连接 / PWM B1：电动汽车已连接 B2：电动汽车已连接 / PWM C1：电动汽车正在充电 C2：电动汽车正在充电 / PWM D1：电动汽车正在充电且通风开启 D2：电动汽车正在充电且通风开启 / PWM E：错误 F：故障无效：无法对 CP 信号进行分类	-
错误功能 - 电压输入故障描述	L/L1op：L/L1 导体开路 L/L2op：L/L2 导体开路 L/L3op：L/L3 导体开路 Nop：N 导体开路 PEop：PE 导体开路 L<>PE：L/L1 和 PE 导体交叉 Uext (PE)：PE 上的外部电压（在输入侧）	-
错误功能 - 电压输出故障描述	二极管短路：CP 中的二极管短路 CP 与 PE 短路：CP 与 PE 之间短路 PE 导体开路 / 错误 3：PE 导体开路	-
电池供电	7.2V DC（4400mAh 锂电池）	-
电池充电时间	通常：4 小时（完全放电后）；115V/230V ± 10%，230V/400V 3~ ± 10% - 50Hz - 60Hz，60VA	-
电源类别	300V CAT II	-
测量类别	300V CAT II	-	-
防护等级	IP 65（箱盖关闭时），IP 40（箱盖打开时）；IP 20（电源测试插座处）	-
尺寸（宽 x 高 x 深）	36cm x 16cm x 33cm	-
工作温度范围	-10°C … 50°C	-
*大相对湿度	90 % HR（0°C … 40°C），无冷凝	-
额定工作海拔	*高 3000m	-
蓝牙模块	2 类	-
