德国GMC-Instruments SECUTEST 21F安规实训面板箱-爱仪器仪表网

德国GMC-Instruments SECUTEST 21F安规实训面板箱由爱仪器仪表网代理，本产品专为集成到电气设备服务中心的测试台而设计。它用于根据 VDE 0701 标准对电气设备进行维修或改装后的测量和测试，以及根据 DIN VDE 0702 标准进行定期测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

德国GMC-Instruments SECUTEST 21F安规实训面板箱产品简介

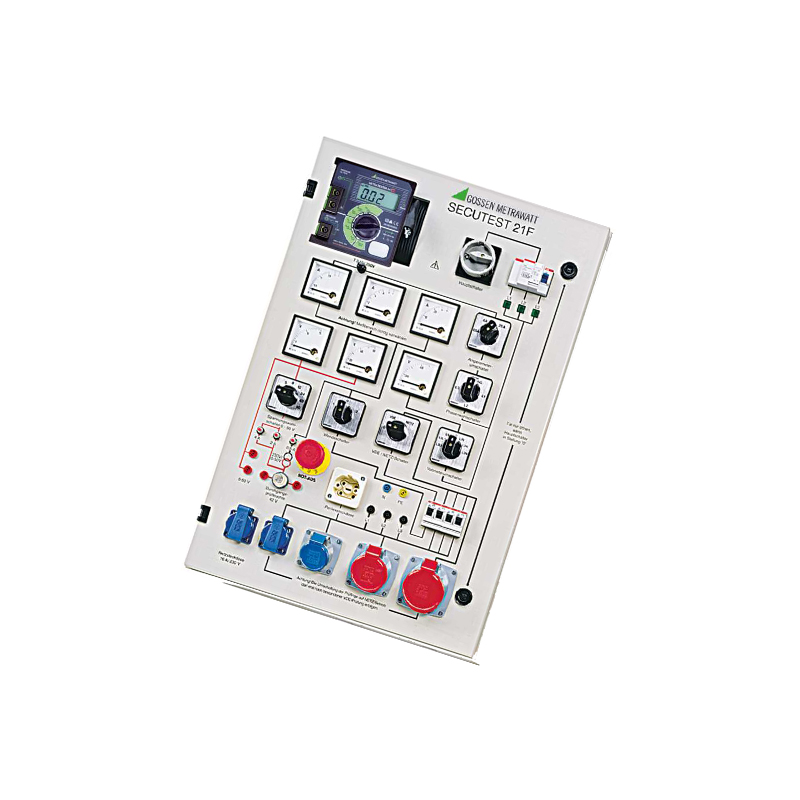

SECUTEST 21F 测试面板专为集成到电气设备服务中心的测试台而设计。它用于根据 VDE 0701 标准对电气设备进行维修或改装后的测量和测试，以及根据 DIN VDE 0702 标准进行定期测试。测试面板采用壁挂式设计。电源开关配有欠压脱扣器和锁定装置。可以测量高达 25 A 的负载电流和高达 500 V 的线电压。遵守 DIN VDE 0404 可确保准确测量保护导体。

SECUTEST 21F安规实训面板箱特点
符合 ZVEH 和 VDEW 准则的工作台测试面板，适用于电气安装公司的工作台设备。

显示功能
SECUTEST 21F 测试面板：三个相位各配备一个大型模拟显示表，用于显示电流和电压。
METRATESTER5-F-E 测试设备：所有测量值均在数字显示屏上显示，包含数值和计量单位。此外，超限时会发出光学信号，部分情况下还会发出声学信号。

安全装置
SECUTEST21F 测试面板：配备漏电保护开关、紧急停止开关以及带欠压脱扣器的主开关。
METRATESTER5-F-E 测试设备：长时间短路导致过温时，LCD 显示屏会发出提示。所有区域（16 A 除外）均配备热过载保护（*高 253 V），可保护内置测试设备。过载消除后，测试设备可立即恢复运行。通过手指接触接触面，可测试保护导体电位。当接触的接触面与电网插头保护触点之间的电位差超过 100 V 时，PE 信号灯亮起。

应用
SECUTEST21F 固定式测试面板专为电气公司的工作台设备设计，供电气人员在电气设备维修、改装后，或依据 DIN VDE 0701-0702 标准进行定期测试时，对电气设备进行测量和测试。
根据这些规范，必须测量保护导体电阻、绝缘电阻、剩余电流与接触电流、替代泄漏电流；对于数据处理设备和办公机器，还需测量用户区域可接触导电部件的无电压状态。
测量试件的工作电压和电流消耗，以及进行通路测试，是验证设备功能完好性的其他应用。此外，还可测试电网连接的保护导体是否无电压，并测量电网电压。
所有测量均可在单相或三相系统上进行。

供货范围
1 台测试面板1 份操作手册

附件 VL2 E：延长线测试适配器
配备丰富的单相和三相连接器（*高 CEE 32A），因此适用于：
依据 DIN VDE 标准对无电网电压的单相和三相电气设备进行所有测试
依据 DIN VDE 标准对单相和三相延长线进行测试及功能测试
通过拨动开关即可轻松对延长线进行功能测试。

订购信息

产品描述	型号	产品编号
工作台测试面板（含 METRATESTER®5-F-E）	SECUTEST®21F	M601A
延长线测试适配器	VL2 E	Z745W

德国GMC-Instruments SECUTEST 21F安规实训面板箱规格

测试面板技术参数

电网额定电压	230/400 V AC
防护等级	I
漏电保护开关	4 极，Iₙ=25 A，IΔₙ=0.03 A
防护型式	符合 DIN 40050 标准的 IP 40；接口：IP 20

尺寸：532 mm × 792 mm × 179 mm重量：约 24 kg

运行测量

测量参数	测量范围	分辨率
电网电压	207 … 253 V（交流）	1 V
插座负载电流	0 … 16.00 A（交流）	10 mA

固有误差和运行测量误差

测量参数	固有不确定度	运行测量不确定度
保护导体电阻	± (2.5 % 测量值 + 2 个分度值)	± (10 % + 5 个分度值)
绝缘电阻（0 … 19.99 MΩ）	± (2.5 % 测量值 + 2 个分度值)	± (10 % 测量值 + 5 个分度值)
替代泄漏电流	± (2.5 % 测量值 + 2 个分度值)	± (10 % 测量值 + 5 个分度值)
通过电流测量验证无电压（接触电流）	± (2.5 % 测量值 + 2 个分度值)	± (10 % 测量值 + 5 个分度值)
剩余电流	± (4 % 测量值 + 5 个分度值)	± (10 % 测量值 + 5 个分度值)
电网电压	± (2.5 % 测量值 + 2 个分度值)	± (10 % 测量值 + 5 个分度值)
插座负载电流	± (2.5 % 测量值 + 2 个分度值)	± (10 % 测量值 + 5 个分度值)
