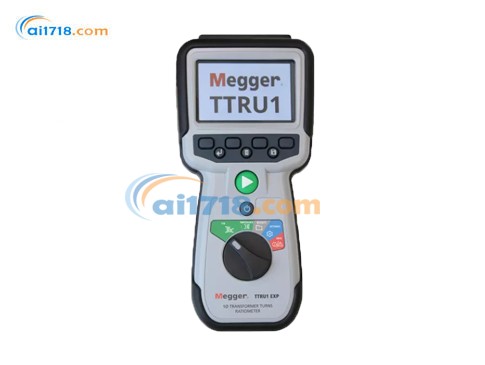

美国MEGGER TTRU1手持式变压器匝数比计-爱仪器仪表网

美国MEGGER TTRU1手持式变压器匝数比计由爱仪器仪表网代理，TTRU1可以一次性连接并测量短路阻抗（漏抗），现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

使用 Megger 公司*新款手持式变压器变比测试仪 TTRU1，轻松完成变压器机电测试。在彩色编码导线、夹具以及可定制的屏幕向量（与被测变压器铭牌匹配）的指引下，对电力变压器、配电变压器和仪用变压器进行常规极性验证和变比测试。除变比测试外，TTRU1 还具备短路、开路和电感测试的通过 / 不通过判定功能。操作设置简单易懂，确保一次测试*能得到正确结果 —— 只需点击开始，使用一节充满电的镍氢 AA 电池，*能进行 1000 多次变比测试！当需要给电池充电时，可连接任何标准的 USB 壁式充电器，或直接连接到电脑上。

TTRU1手持式变压器匝数比计标准功能

自动存储测试结果
可导出至 Microsoft Excel
全彩色高亮度 LCD 屏幕
变比测试（TTR）：*高 62.5V 交流电压，精度 ±0.05%
极性检测（加极性 / 减极性）
励磁电流测试
自动屏幕调光和自动关机
变比合格 / 不合格评估
仪器自检
USB 存储设备保存和导出数据
配备带腰带环的携带包
采用 USB-C 接口充电的 AA 镍氢电池供电，电池已随附
单相电源和测量功能，可用于单相、三相和仪用变压器测试：变比、励磁电流和极性测试
感应电压*高 62.5V，精度 ±0.05%
短路、开路和电感绕组测试的通过 / 不通过判定
在 - 20°C 至 50°C 环境下精度有保障
通过自定义变压器条目、自动保存、USB 导出和 PowerDB 导入功能，轻松管理数据
由 AA 电池供电
包含 USB-C 可充电镍氢 AA 电池

额外功能

PowerDB 导入功能
可定制的变压器向量列表和电压设置
三相变压器测试指引
短路阻抗、开路阻抗的通过 / 不通过判定
USB 打印机（可选）
手摇式和太阳能电池组（可选）

产品特点

TTRU1 专为测试配电变压器、仪用变压器（电流互感器 CT 和电压互感器 PT/VT）以及电力变压器而设计。用户只需进行极少的操作，TTRU1 *能提供所需的交流电压和电流，从而获得准确的测试结果。

TTRU1 直观的全彩色高亮度 LCD 用户界面，可减少培训时间。TTRU1 - ADV 型号中可配置的向量列表，能保存常规测试变压器的信息，简化常见变压器配置的选择和测试结果的解读。导出结果时，会按文件名进行分组，生成易于阅读、发送电子邮件或导入 PowerDB 的 XLSX/PDF 报告。如果您需要现场获取测试结果，可使用可选的 USB 打印机！

使用出厂安装的 AA 镍氢电池，一次充电可进行多达 1000 次 TTR 测试。当需要充电时，使用随机提供的 USB-C 电缆连接到任何壁式充电器或电脑的 USB 端口即可。

型号	TTRU1-BASIC（基础型）	TTRU1-ADV（*型）
近似*大变压器容量	2MVA	10MVA
*大感应电压	37.5V	62.5V
*大变比	50000（降压）	50000（降压）
*大电流	1A	1A
全彩色高亮度液晶显示屏	✔️	✔️
变比合格 / 不合格评估	✔️	✔️
加极性 / 减极性验证	✔️	✔️
励磁电流测量	✔️	✔️
测试结果自动存储	✔️	✔️
自动调暗与自动关机（节电）	✔️	✔️
自检诊断功能	✔️	✔️
USB 驱动器存储与导出	✔️	✔️
支持镍氢或碱性电池供电	✔️	✔️
USB-C 镍氢电池充电	✔️	✔️
带挂带环的软质便携包	✔️	✔️
支持导出至 Microsoft Excel	✔️	✔️
支持导入至 PowerDB 软件	❌	✔️
通 / 断短路、开路及电感测试	❌	✔️
可自定义变压器矢量列表与电压	✔️	✔️
USB 打印机（可选）	可选	可选
手摇式 / 太阳能电池充电器组（可选）	可选	可选

TTRU1订购信息

物品（数量）	产品型号	可选硬件配件	产品型号
单相手持式变比测试仪	TTRU1-BASIC TTRU1-ADV	校准证书	TTRU1-CAL-CERT
软质便携包	1012-063	USB 镍氢电池充电器带电源适配器	90041-006
USB-C 转 A 数据线	90041-001	USB 打印机	90029-573
USB-C 转 C 数据线	90041-002	USB 打印机纸（48 卷）	90029-573-P
2 米（6 英尺）H 端和 X 端导线	1015-031	USB 电源适配器（美规、英规、欧规）	90041-003
USB 驱动器	90012-878	TRS1 + 校准标准器	TRS1PLUS
3 米（9 英尺）H 端和 X 端导线	1015-032	手摇式及太阳能电池组	90041-007
6 米（20 英尺）H 端和 X 端导线	1015-033	磁性挂带	1010-013
9 米（30 英尺）H 端和 X 端导线	1015-035	12V 汽车点烟器适配器	90041-004
3 米（9 英尺）带香蕉插头的 H 端和 X 端导线（用于 CT/PT 测试）	1015-037	15kV 高压探头适配器	210.00012
		25kV 高压探头适配器	210.00011
		套管适配器	MC7144
		硬质收纳箱	1015-532

TTRU1手持式变压器匝数比计产品规格

参数	详情
输入电源	6 节 IEC LR6 型 1.5V 碱性（AA）电池 6 节 IEC HR6 型 1.2V 镍氢可充电（AA）电池
电池续航	单次充电可进行 1000 次 TTR 测试镍氢电池存储时间：1 年以上，碱性电池存储时间：5 年以上
电池充电	设置为镍氢电池时，使用 USB-C 接口充电具备防止误充碱性电池的保护功能 PowerEx PRO 镍氢电池充电温度范围：0 至 45°C
输出电压	单相，1 - 50V
输出电流	0.1mA – 1A
频率范围	40 – 480Hz
安全标准	IEC 61010 - 1:2010 + AMD1:2016
电磁干扰 / 电磁兼容性	IEC 61326 - 1:2012
有害物质限制（RoHS2）	EN50581
振动 / 冲击标准	MIL - STD - 810G
防护等级	IP54
变压器测试标准	IEEE：C57.152 - 2013 IEC：60076 - 1:2011 AS/NZS：6076 1:2014 CIGRE：445 2011 GOST：3484.1 - 88
尺寸	22.8 x 10.5 x 7.5cm（8.98 x 4.1 x 2.95 英寸）
重量	1kg（2.2 磅）
外壳	重型二次注塑外壳，内置挂钩带连接点。携带箱配有快速入门指南、腰带环挂钩，以及用于放置随附导线组和配件的口袋
内部 / 外部数据存储	多可存储 10 个自定义向量内部多可存储 10000 组单相测试结果可通过 USB 2.0 存储设备传输数据
通信 / 控制软件	通过 USB 接口连接电脑下载数据，配备自定义图形用户界面（GUI）
显示屏	全彩色 88mm（3.5 英寸）、320 x 240 像素高亮度 LCD 屏幕，具有 “自动调光” 和 “自动关机” 功能以节省电池电量
打印机（可选）	51mm（2 英寸）热敏打印机，可打印图形用户界面上显示的所有测量数据
环境工作温度	-20°C 至 50°C（-4°F 至 122°F）
环境存储温度	-30°C 至 70°C（-22°F 至 158°F）
相对湿度	0 - 90%，无冷凝
变比测量方法	单相降压法
变比范围和精度	降压激励 25 - 50V 时： 0.8 – 1000，精度 ±0.05% 1001 – 2000，精度 ±0.10% 2001 – 15000，精度 ±0.30% 15000 以上，1 - 24V 时精度 ±1.0% 其他激励条件下： 0.8 – 1000，精度 ±0.10% 1001 – 2000，精度 ±0.20% 2001 – 15000，精度 ±0.60% 15000 以上，精度 ±2.0%
励磁电流分辨率	0.1mA - 100mA 时为 0.1mA 101mA - 1000mA 时为 1.0mA
励磁电流精度	读数的 ±1%，±0.1mA
频率精度	读数的 ±1%，±0.1Hz
*大交流电压输出峰值	45V
