美国DOBLE TRF-250变压器匝数比测试仪由爱仪器仪表网代理，本产品提供更高的匝数比测试电压250Vac，提供无线蓝牙PC接口，并配有44键“QWERTY”式薄膜键盘。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

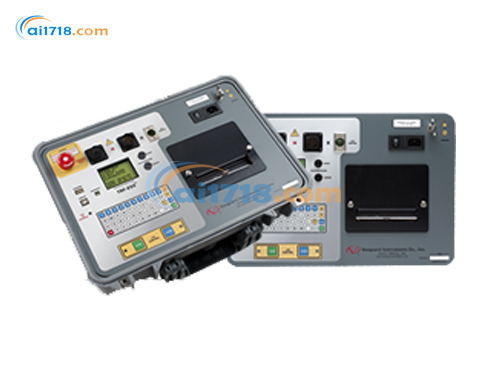

美国DOBLE TRF-250变压器匝数比测试仪产品简介
TRF-250 是范 anguard 公司的第四代变压器变比测试仪。这款*新设计的测试仪提供高达 250Vac 的更高变比测试电压，配备无线蓝牙电脑接口，并采用 44 键 “QWERTY” 式薄膜键盘。所有这些特性大幅提升了变比读数的准确性、操作便捷性和设备可靠性。
TRF-250 采用 IEEE C57.12.90 测量方法来确定被测变压器的变比，变比范围为 0.8:1 至 50000:1。变压器变比、励磁电流和绕组极性可在内置的 128×64 像素图形液晶显示屏上显示。该仪器既可作为独立设备使用，也可由电脑控制。

TRF-250变压器匝数比测试仪产品特点
变比范围：0.8:1 至 50000:1
可检测符合 ANSI（美国*标准协会）、IEC（国际电工委员会）和澳大利亚标准定义的 130 种不同类型的三相变压器
4 种测试电压：4Vac、40Vac、100Vac 和 250Vac
可测量相位角和励磁电流
配备蓝牙和 USB 电脑接口
可选配 4.5 英寸宽幅热敏打印机

美国Vanguard TRF-250变压器匝数比测试仪

250V 测试电压的优势
对于带有内置有载分接开关（LTC）的大型变压器，TRF-250 提供的 250V 测试电压能使变比测量结果更*。下方三个测试结果分别展示了对一台 600MVA、有载分接开关处于*低档位的变压器，使用 40V、100V 和 250V 测试电压时的变比测试结果及相应的百分比误差。在 250V 测试电压下，百分比误差低于 0.5%，符合 IEC 60076-1 和 IEEE C57.12.00-2006-1 标准的规定。

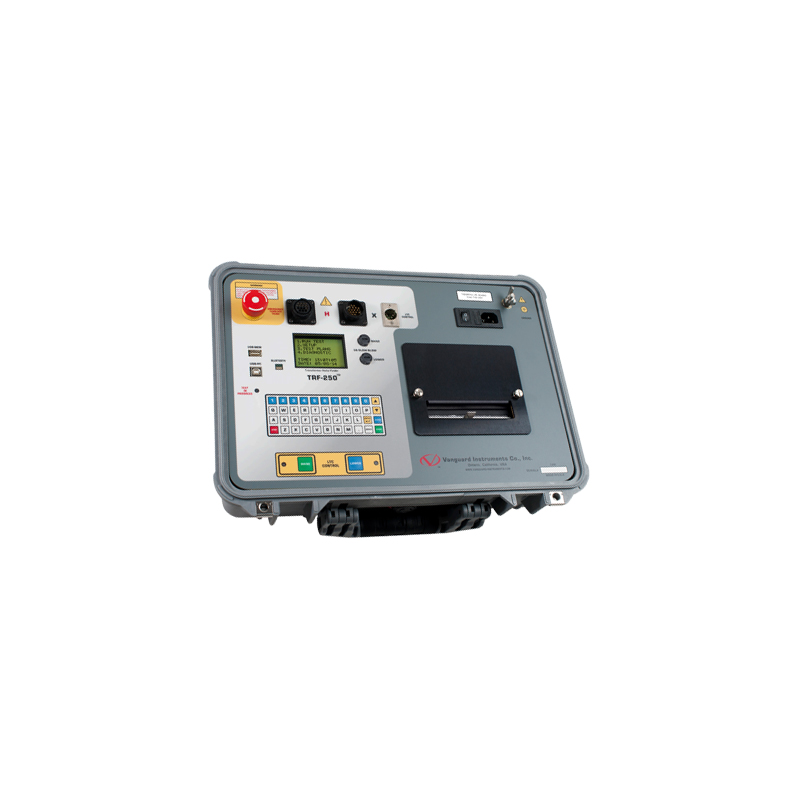

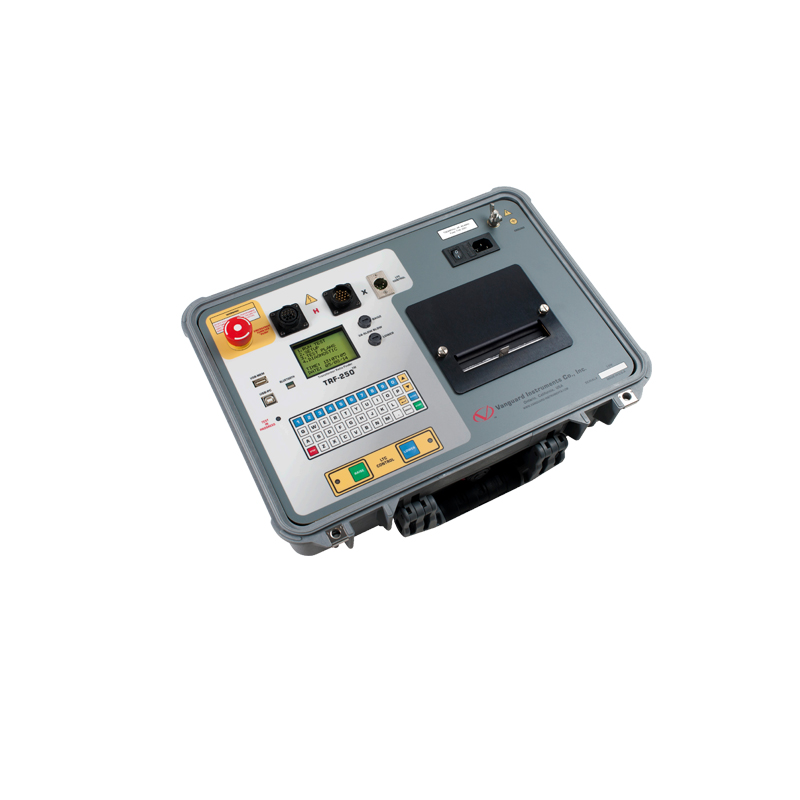

TRF-250 控制与指示部件
X 端子连接器
紧急关机开关
电源开关
接地柱
有载分接开关（LTC）控制连接器
H 端子连接器
背光液晶显示屏（128×64 像素）
USB 闪存驱动器接口
USB 电脑接口
蓝牙指示灯
有载分接开关（LTC）触点熔断器
可选配 4.5 英寸宽幅热敏打印机
有载分接开关（LTC）控制开关
耐用型薄膜键盘

订购信息

部件号	描述
9105-UC	TRF-250 主机、电缆及电脑软件
9105-PR	TRF-250 内置热敏打印机选配件
9105-SC	TRF-250 运输箱
TP4-CS	TP4 热敏打印纸（24 卷）

美国DOBLE TRF-250变压器匝数比测试仪规格

类别	具体规格
物理规格	尺寸：18 英寸（宽）×5 英寸（高）×12 英寸（深）（即 45.7 厘米 ×12.7 厘米 ×30.5 厘米）重量：20 磅（即 9.1 千克）
输入电源	100-240Vac，50/60Hz
测量方法	ANSI/IEEE C57.12.90
变比测量范围	0.8:1 至 50000:1
典型变比精度	4Vac： - 0.8-1000：±0.08% - 1001-4000：±0.1% - 4001-15000：±0.25% - 15001-20000：±0.4% - 20001-50000：±0.5% 40Vac： - 0.8-1000：±0.05% - 1001-4000：±0.1% - 4001-15000：±0.25% - 15001-20000：±0.4% - 20001-50000：±0.5% 100Vac： - 0.8-1000：±0.05% - 1001-4000：±0.1% - 4001-15000：±0.25% - 15001-20000：±0.4% - 20001-50000：±0.5% 250Vac： - 0.8-1000：±0.03% - 1001-4000：±0.1% - 4001-15000：±0.2% - 15001-20000：±0.4% - 20001-50000：±0.5%
测试电压	4Vac（1 安培）、40Vac（200 毫安）、100Vac（100 毫安）、250Vac（50 毫安）
电流测量范围	0-2 安培，精度：±0.1 毫安、±2% 读数（±1 毫安）
显示屏	128×64 像素背光液晶显示屏，强光和低光环境下均清晰可见
相位角测量	0-360 度，精度：±0.2 度（±1 位数）
打印机	可选配内置 4.5 英寸宽幅热敏打印机
电脑接口	蓝牙、USB 端口
电脑软件	购买时附赠基于 Windows® 系统的变压器变比分析软件
内部测试方案存储	可存储多达 128 个变压器测试方案，方案可传输至电脑
内部测试记录存储	可存储 112 条完整的变压器测试记录，每条记录包含测试记录标题和多达 99 个读数
外部数据存储	外部 USB 闪存驱动器可存储多达 999 条测试记录（不含 USB 闪存驱动器）
安全性	设计符合 UL 61010A-1 和 CAN/CSA C22.2 No.1010.1-92 标准
湿度	在 40°C（104°F）环境下，相对湿度 90%（无冷凝）
温度	工作温度：-10°C 至 + 50°C（15°F 至 122°F）存储温度：-30°C 至 + 70°C（-22°F 至 158°F）
海拔	2000 米（6562 英尺）以下，符合全部安全规格
电缆	1 套 15 英尺（4.57 米）单相电缆、1 套 15 英尺（4.57 米）三相电缆、1 套 25 英尺（7.62 米）延长电缆、1 根安全接地线、1 根 USB 线、1 个电缆收纳袋
有载分接开关（LTC）触点	240Vac，2 安培
选配件	运输箱、30 英尺（9.14 米）三相 H/X 端子线、30 英尺（9.14 米）单相 H/X 端子线
