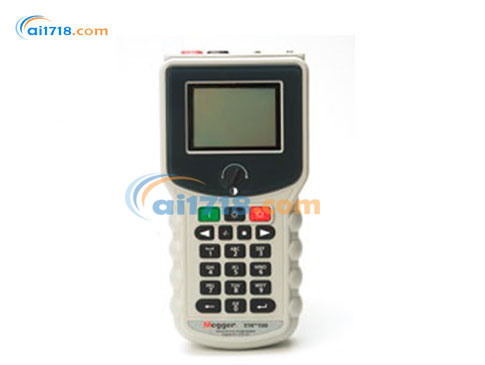

•Megger提供新型的TTR系列TTR100-1，是一款手持式、坚固、重量轻和以电池供电的仪器，它补充了Megger现有的变压器测试产品。
•TTR100-1同时也提供了更多功能例如绕组电阻、极性和相角测量，当不需要这些功能时可以把它们关掉。
•TTR100-1更高可测量匝数比为20000:1，TTR100提供更高的匝数比准确度为0.1%。
•TTR100-1还有独特的软件功能。
•测试部门或质保部门使用TTR100-1在变压器生产过程中进行结果测试及校准，这情况下使用TTR100-1可改善例如质保测试的效率及更有效地收集和储存大量数据，数据可下载至计算机电子表格或数据库程序。
TTR100-1手持式变压器匝数比测试仪特点：
•可测试匝数比、相位位移、励磁电流、向量组、绕组电阻和极性
•全自动、快速、易于使用、手持式、坚固、重量轻
•电池供电，配合省电和关机功能
•字母数字键盘
•RS232数据传输和打印
•储存200个测试结果，100个用户定义的变压器测试设置
应用场景
变压器的正常运行几乎完全依赖于其绕组的电气性能。为确保变压器持续正常工作，需通过测试验证其电气性能是否符合设计规格。变压比测试仪（TTR）是测试变压器绕组的重要工具，可检测单相或三相变压器中的多种故障，也非常适合在仪表车间用于检验电流互感器（CT）和电压互感器（PT），能测定 CT 和 PT 的空载精度，并判断是否需要对故障 CT 和 PT 进行进一步测试。
TTR100-1 向变压器高压绕组施加电压（电压比与变压比成正比），并*测量低压绕组产生的电压。除变压比外，该仪器还可测量励磁电流、高低压绕组间的相位角偏差、比值误差、直流绕组电阻及极性。
变压比
变压比是指变压器高压绕组匝数与低压绕组匝数的比值。
TTR100-1 这类变压比测试仪可直接测量单相和三相变压器的变压比。多种因素可能导致变压比发生变化，如故障造成的物理损坏、绝缘老化、污染及运输损坏等。若变压比与额定电压比的偏差超过 0.5%，变压器可能无法可靠运行。要测量此类微小的变压比变化，*需要使用具备梅格 TTR100-1 这般精度的仪器。
励磁电流
TTR100-1 可通过向变压器某一绕组施加电压来测量励磁电流。*测量励磁电流能反映变压器铁芯的状态，异常环流或意外接地会影响励磁电流，进而提示故障存在。
相位角偏差
相位角偏差是指施加在高压绕组上的电压信号与从低压绕组提取的电压信号之间的相位关系。
正常情况下，变压器高低压侧的相位偏差极小，但当铁芯出现老化或损坏时，相位偏差会发生显著变化。TTR100-1 能够以检测故障所需的分辨率测量这种相位关系。
有关变压器电气性能的更多信息，可参考《IEEE 变压器标准测试规程》（C57.12.90）或《IEC 600076.1（2000）》。
绕组电阻
测量变压器绕组的直流电阻有助于发现短路绕组、开路绕组及连接松动等问题。
梅格 TTR100-1 可测量单相和三相变压器绕组的直流电阻。
变压器极性
确定配电变压器的极性，对其在电网中正确接线至关重要。
梅格 TTR100-1 可识别单相配电变压器的减极性和加极性。
对于电流互感器（CT）和电压互感器（PT）而言，极性同样关键，极性错误可能引发严重问题。
功能特点及优势
采用可充电电池供电，现场续航时长可达 15 小时。
支持通过字母数字键盘输入并保存报告标题信息，如公司名称、变电站名称、变压器制造商、变压比、操作人员、温度及相对湿度（% RH）。
具备行业内*宽的变压比测量范围（20000:1），在低励磁电压下精度*高（0.8 至 4000 范围内精度为 ±0.2%）。
允许操作人员输入变压器及其所有分接头的变压比，可即时判断分接头是否超出允许范围，便于快速识别故障分接头。
记录套管式电流互感器（CT）的变比误差和相位误差，精度达铭牌值的 ±0.2%，无需使用重型测试设备，缩短设置时间。
测量变压器原边与副边的相位偏差（单位：分、度或厘弧度），可快速发现变压器的匝间短路、铁芯故障等问题，该功能还可用于验证电压互感器（PT）和电流互感器（CT）的相位误差。
非常适合仪表车间使用，可用于测定大多数 CT 和 PT 的空载精度，判断是否需要对疑似故障的 CT 和 PT 进行进一步测试。
是变压器制造商的理想选择，其独特的测试流程和存储功能使操作人员能在*短时间内完成单相和三相变压器（含多个分接开关和套管式 CT）的设置与测试。
设有 “快速测试” 模式，可快速测定单相和三相变压器、PT 及 CT 的变压比、励磁电流、相位角偏差和绕组电阻，同时还能测定 PT、CT 及单相变压器的极性。
显示每次测试的所有测量值和计算值，包括变压比、励磁电流、比值误差、相位角偏差、变压器向量组、绕组电阻及极性，提供全面且确凿的数据支持。
采用坚固轻便的设计，非常适合恶劣的现场和变电站环境。
支持三种用户可选标准：ANSI（美国*标准协会）、IEC（国际电工委员会）和澳大利亚标准，同时符合 IEC61010-1、CE（欧盟合格认证）及 IP54（防尘防水等级）要求。
支持六种用户可选语言：英语、法语、德语、意大利语、葡萄牙语和西班牙语。
TTR100-1订购信息
| 物品（数量） | 型号 |
|---|---|
| 标配配件 | - |
| 测试线 - “X” 绕组，6 英尺（1.8 米） | 2007-714-6 |
| 测试线 - “H” 绕组，6 英尺（1.8 米） | 2007-716-6 |
| 电脑接口线 | 33147-18 |
| 电池组 | 35753 |
| 通用电池充电器 | 35757 |
| 电池充电器电源线 | 按地区确定 |
| 氯丁橡胶保护携带箱及配件袋 | 55-20008 |
| 测试结果上传电脑软件 | 35794-2 |
| 快速入门指南 | 55-20013 |
| 说明书 | AVTMTTR100-1-XXX（XXX 为语言代码） |
可选配件及对应型号
| 物品（数量） | 型号 |
|---|---|
| 可选配件 | - |
| 测试线 - “X” 绕组，12 英尺（3.6 米） | 2007-714-12 |
| 测试线 - “H” 绕组，12 英尺（3.6 米） | 2007-716-12 |
| 测试线 - “X” 绕组，20 英尺（6 米） | 2007-714-20 |
| 测试线 - “H” 绕组，20 英尺（6 米） | 2007-716-20 |
| 测试线 - “X” 绕组，33 英尺（10 米） | 2007-714-33 |
| 测试线 - “Y” 绕组，33 英尺（10 米） | 2007-716-33 |
| TRS1D 校准标准件 | TRS1D |
| 背包式线缆袋 | 2012-180 |
| 额外电池组 | 35753 |
| 老款 TTR100（塑料接头）可选替换测试线组 | - |
| 测试线 - “X” 绕组，12 英尺（3.6 米） | 35502-510 |
| 测试线 - “H” 绕组，12 英尺（3.6 米） | 35502-520 |
| 项目 | 详情 |
|---|---|
| 电源类型 | 可充电镍氢电池组，3.6 V 直流，3800 mAh |
| 电池续航 | *长 15 小时现场操作时间 |
| 充电器输入电压 | 100 - 250 V 交流，50/60 Hz ±2 Hz；充电时设备可正常运行，充电时间约 3 小时 |
| 励磁电压 | 测试配电或电力变压器以及 PT 时为 8V rms；测试 CT 时为 1.5V ac RMS 或 8V ac RMS |
| 测试频率 | 内部生成 55Hz，适用于 50/60Hz 测试 |
| 励磁电流范围 | 0 至 100mA，4 位分辨率 |
| 变比范围 | 8V ac：0.8 至 20,000，5 位分辨率（用于变压器和 PT 测试）；1.5V ac：5.0 至 2200，5 位分辨率（用于 CT 测试） |
| 相位偏差范围 | ±90º，分钟显示*到 1 位小数，度显示*到 2 位小数，百分度显示*到 2 位小数 |
| 绕组电阻范围 | 0 至 2000 Ω，4 位分辨率 |
| 变压器向量组 | 1PH0 或 1PH6 |
| 变压器极性 | 加极性或减极性 |
| 电流（rms）精度 | ±5% 读数 ±0.5mA |
| 相位偏差精度 | ±5 分钟 |
| 变比精度 * | 0.8 至 4,000 时，±0.20%；4,001 至 10,000 时，±0.25%；10,001 至 20,000 时，±0.30%；* 励磁电流值不大于预设值时 |
| 绕组电阻精度 | 10 Ω 至 2000 Ω 范围：±(10% 的读数 + 1 位数字)；10 mΩ 至 9.99 Ω 范围：±(10% ±1 mΩ)；0.1 mΩ 至 9.99 mΩ 范围：±(10% ±0.5 mΩ) |
| PC 接口 | RS232C 端口，9 针，57.6 Kbaud |
| 显示屏 | 全图形 LCD 模块，宽温度范围，128 x 64 点阵（21 个字符 ×8 行） |
| 测试结果存储 | 内部非易失性存储器，可存储多达 200 组单相测量和计算的变比、励磁电流、相位、变比误差、绕组电阻、极性、向量组，以及标题信息（公司、变电站、变压器制造商、变压器额定值、仪器序列号、温度、相对湿度和操作人员姓名）；此外，还可存储多达 100 个用户自定义的变压器设置 |
| 计算机软件 | 包含 ComLink 软件，用于将数据下载到 PC、存储到数据库并打印报告 |
| 测试线 | 标配一套 6 英尺（1.8 米）长的单相测试线 |
| 变压器绕组相位关系标准 | ANSI C57.12.70 - 1978；CEI/IEC 76 - 1:1993 和 Publication 616:1978；AS - 2374，Part 4 - 1982（澳大利亚标准） |
| 安全 / EMC / 振动 | 符合 IEC - 1010 - 1、CE 和 ASTM D999.75 标准要求 |
| 温度范围 | 工作温度：-4ºF 至 131ºF（-20ºC 至 55ºC）；存储温度：-58ºF 至 140ºF（-50ºC 至 60ºC） |
| 相对湿度 | 工作湿度：0 至 90% 无冷凝；存储湿度：0 至 95% 无冷凝 |
| 保护装置 | 高压侧短路继电器、瞬态电压抑制器和气体浪涌电压保护器 |
| 测量时间 | 测试单相配电变压器需 8 至 20 秒 |
| 测量方法 | 符合 ANSI/IEEE C57.12.90 和 IEC 600076.1 (2000) 标准 |
| 尺寸 | 9.5（高）x 4.5（宽）x 1.875（深）英寸（241（高）x 115（宽）x 48（深）mm） |
| 重量 | 约 3.3 磅（1.5 千克），仅仪器重量，不含测试线 |
| 防护仪器携带箱 | 氯丁橡胶材质，带背带和可附加的袋子，用于放置通用充电器和 6 英尺（1.8 米）测试线（单相连接，H 绕组两根线，带分接的次级绕组三根线） |
|
MEGGER TTR100-1手持式变压器匝数比测试仪文档 |
|
-
