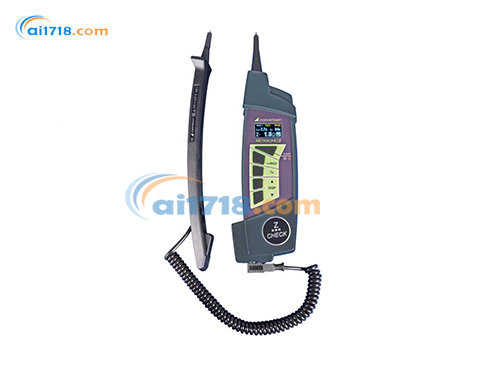

德国GMC-Instruments METRALINE Z-CHECK 回路电阻测试仪-爱仪器仪表网

德国GMC-Instruments METRALINE Z-CHECK 回路电阻测试仪，可结合保护装置的类型、额定电流和分断时间，对测得的阻抗进行评估。备受用户欢迎！现在热卖中，如需购买，可通过ai1718.com客服联系我们!

METRALINE Z-CHECK 回路电阻测试仪 可执行以下测量：
含短路电流的故障回路阻抗
含短路电流且不触发剩余电流动作断路器（RCCB）的故障回路阻抗
含短路电流的线路阻抗
线路电压
相位检测

METRALINE Z-CHECK 回路电阻测试仪产品特点：
可显示常见保护装置表格
数字显示，带背光彩色 OLED 显示屏，可在简洁显示与详细显示之间切换
用于测量点照明的 LED 灯
专利测试探头固定装置
结构紧凑且坚固耐用，适用于现场服务和实验室使用

METRALINE Z-CHECK 回路电阻测试仪测量结果：
剩余电流动作装置（RCD）
Zu2.7s T84A
1.8
16.0A 触发（Atr），0.4 秒（s）
额定电压（UN）＜24V 交流（L）
相位检测（L）
16.0A 触发（Ater），5.0 秒（s）
80.0A
表格显示

适用法规与标准：
测量、控制和实验室用电气设备安全要求
第 1 部分：通用要求
第 31 部分：电气测量和测试用手持探头组件的安全要求
IEC 61010-1/-031（国际电工委员会标准）
DIN EN 61010-1/-031（德国标准化学会欧洲标准）
VDE 0411-1/-031（德国电气工程师协会标准）

交流 1000V 及以下、直流 1500V 及以下低压配电系统电气安全 —— 保护措施测试、测量或监控设备
第 1 部分：通用要求
第 3 部分：回路电阻
IEC 61557-1/-3（国际电工委员会标准）
DIN EN 61557-1/-3（德国标准化学会欧洲标准）
VDE 0413-1/-3（德国电气工程师协会标准）
IEC 61326-1、DIN EN 61326-1：测量、控制和实验室用电气设备 —— 电磁兼容性（EMC）要求第 1 部分：通用要求
DIN EN 60529、VDE 0470-1：外壳防护等级（IP 代码）

供货范围
带移动式测试探头的测量仪
AAA 电池
便携袋
简明操作说明书
含多语言操作说明书的 CD-ROM 光盘

出厂校准证书

订购信息

产品描述	型号	产品编号
回路电阻测量仪	METRALINE Z-CHECK	M507A
METRALINE CHECK 系列充电器（输入 *：100~240V 交流 ±10%；输出：9V 直流，180mA；可用于为 METRALINE ISO-RCD-Z 中选配的电池如 Z507B 充电）	METRALINE CHECK 系列充电器	Z507A
METRALINE CHECK 系列电池组（4 节 AAA 充电电池，适用于 METRALINE ISO-RCD-Z/CHECK）	METRALINE CHECK 系列电池组	Z507B

德国GMC-Instruments METRALINE Z-CHECK 回路电阻测试仪特性参数

故障回路阻抗 / 线路阻抗

依据 EN 61557-3 标准的额定量程：0.27Ω~200Ω

量程（Ω）	分辨率（Ω）	固有不确定度	测量不确定度
0.00~4.99	0.01	±（3% 读数 + 5 个字）	±（4% 读数 + 7 个字）
5.0~49.9	0.1	±（3% 读数 + 3 个字）	±（4% 读数 + 4 个字）
50~200	-	±3% 读数	±4% 读数

电压量程：190~260V，频率 48~52Hz

负载电阻：50Ω（10ms 脉冲，脉冲数量可变）

不触发剩余电流动作断路器（RCCB）的故障回路阻抗

（适用于额定电流为 100mA 或 300mA 的剩余电流动作断路器测量）
依据 EN 61557-3 标准的额定量程：0.8Ω~200Ω

量程（Ω）	分辨率	固有不确定度	测量不确定度
0.0~4.9	0.1Ω	±（5% 读数 + 2 个字）	±（6% 读数 + 2 个字）
50~200	1Ω	±7% 读数	±8% 读数

电压量程：190~260V，频率 48~52Hz
负载电阻：50Ω（脉冲数量和脉冲宽度均可变

短路电流

量程	分辨率	固有不确定度	测量不确定度
0~999A	1A	取决于回路阻抗的测量误差，±1 个字	取决于回路阻抗的测量误差，±1 个字
1.0~9.9kA	0.1kA	取决于测量误差	取决于测量误差
10~23kA	1kA	取决于测量误差	取决于测量误差

交流电压（真有效值，TRMS）

量程	分辨率	固有不确定度	测量不确定度
24~260V	1V、0.1V	±（2% 读数 + 2 个字）	±（3% 读数 + 3 个字）

频率范围：48~52Hz
显示方式：①简洁显示；②详细显示
说明：a）此处规定的故障回路阻抗、线路阻抗和短路电流的测量不确定度，仅在测量期间线路电压稳定且无其他电气回路与被测回路并联时有效。c）“rdg.” 表示读数（即测量值），“d” 表示字（即*低有效位的位数）

参考条件

环境参数	要求
温度	23±2℃
相对湿度	40%~60%
线路电压	230V±2%，频率 50Hz±1%
设备放置位置	任意位置

环境条件

工作条件

环境参数	要求
工作温度	0~40℃
相对湿度	*大 85%，不允许结露
线路电压	190~260V，频率 48~52Hz
设备放置位置	任意位置

存储条件

环境参数	要求
温度	-10~+70℃
相对湿度	-10~+40℃时，大 90%；+40~+70℃时，大 80%
设备放置位置	任意位置

电源供应

电池规格	4 节 AAA 电池（LR03），1.5V 碱性电池或 1.2V 镍氢电池（容量至少 750mAh）
测量次数	使用 800mAh 电池时，约可进行 3000 次测量

电气安全

安全参数	要求
测量类别	测试探头安装安全盖时：CAT III 300V；测试探头未安装安全盖时：CAT II 300V
污染等级 / 防护等级	2/II
熔断器	SIBA 陶瓷熔断器，规格 6.3mm×32mm，额定电流 1A / 额定电压 600V，分断能力 600V 时为 50kA

电磁兼容性（EMC）
干扰发射：符合 EN 61326-1:2006 标准 B 类要求
抗干扰性：符合 EN 61326-1:2006 标准要求

机械设计

设计参数	规格
显示屏	OLED 彩色图形显示屏
防护等级	外壳：符合 DIN VDE 0470 第 1 部分 / EN 60529 标准的 IP 43 等级
尺寸	约 260×70×40mm
重量	含电池约 0.36kg
