美国Megger 5/15KV直流介电测试仪由爱仪器仪表网代理，本产品是透过输入与绝缘系统操作水平相等或较高的直流电压测量泄漏电流的测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

介损测试装置在施加等于或高于绝缘系统工作水平的直流电压时测量泄漏电流。这种测量有助于确定绝缘系统承受过电压（如雷击和操作过电压）的能力。

5KV/15KV直流介电测试仪产品应用

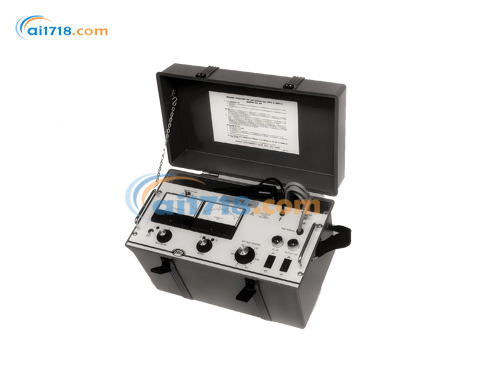

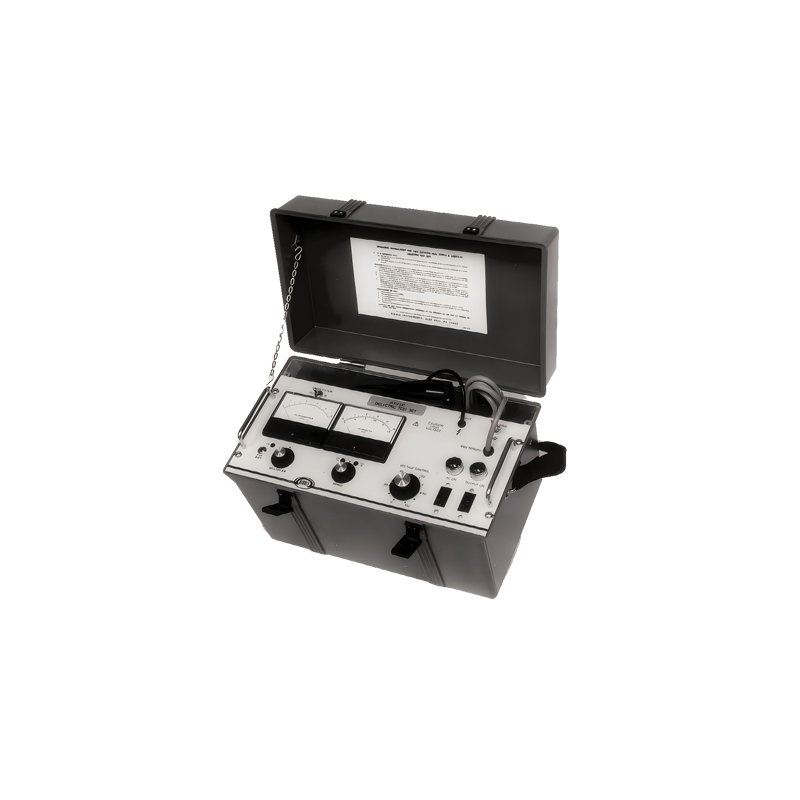

Megger便携式直流介损测试装置用于检测电机、电力电缆、开关设备、绝缘子、变压器和电容器的电气绝缘质量。典型应用包括电力变电站和工业厂房配电系统所用关键设备的验收和维护测试。电力设备制造商也可使用该设备进行质量保证 / 质量控制生产测试。
该测试装置可用于执行阶跃电压测试和耐压测试，将这些测试纳入常规维护程序中，有助于在发生击穿前预测潜在故障。
有两种型号可供选择：5kV 型号用于测试额定电压 2.5kV 及以下的设备，15kV 型号用于测试额定电压 7.5kV 及以下的设备。两种型号均适用于按照 IEEE、ICEA、NEMA 和 ANSI 标准测试电力电缆、开关设备和旋转机械。

由于Megger直流介损测试装置类似于全波整流装置，因此也适用于涉及真空瓶的应用。

直流与交流高压测试对比

直流高压测试相比交流高压测试有几个优势。直流测试设备使用的功率少得多，能快速为高电容测试样品充电，易于运输到测试现场，而且成本更低。此外，直流测试可以检测早期击穿，且不会损坏良好的绝缘。

5KV/15KV直流介电测试仪特点和优势
紧凑便携
空气绝缘，不使用油
±2% 的精度
泄漏电流测量低至 0.1mA
连续可调的测试电压，带零启动安全联锁
快速为高电容样品充电
电流保护电路，实现高精度测量
条形图记录仪，用于获取硬拷贝（可选）
安全性和可靠性
输入和输出线路断路器
输出电流过载继电器
高压输出的零启动联锁
15kV 型号上的高压通 / 断开关控制和指示灯
全面的断路器保护

型号编号	型号	测试电压范围 *	*大电力系统电压	输出电流（120Vac 输入）	尺寸	重量
220005	5kV	0 至 2.5kVdc 0 至 5kVdc	2.5kVac（相间）	5mA 连续	9.4（高）×13.5（宽）×10（深）英寸 24.8（高）×34.3（宽）×25.4（深）厘米	20.5 磅（9.3 千克）
220015	15kV	0 至 7.5kVdc 0 至 15kVdc	7.5kVac（相间）	5mA 可持续 12 分钟；2mA 连续	12（高）×20.5（宽）×13（深）英寸 30.5（高）×52（宽）×33（深）厘米	35.2 磅（16 千克）

订购信息

物品（数量）	型号编号	物品	型号编号
直流介损测试装置		可选配件
5kV	220005	高压电阻放电棒	222070-62
15kV	220015	内部电压稳定器，仅适用于型号 220015	add–50
		特殊电缆长度	add–56
包含的配件		《高压直流测试入门》	AVTM22P-1
10 英尺（3 米）接地连接电缆	4702
千伏 / 兆欧测试记录图表纸（100 张垫装）	220000
电源线，型号 220015	17032
说明书，型号 220005	AVTM22-5JB
说明书，型号 220015	AVTM22-15JA

5KV/15KV直流介电测试仪规格

输入：	230V，50HZ
输出：	5KV
电压：	0-5KV，dc
电流：	5A连续
仪表KV计：	两个范围0-2.5KV，0-5KV
电流计：	四个范围0-5/50/500uA和5mA
15KV 电压：	0-15KV，dc
电流：	2mA连续
短路电流：	*大12mA由断路器控制
仪表KV计：	两个范围0-7.5KV，0-15KV
电流计：	四个范围0-5/50/500uA和5mA
精度：	±20%全范围
温度范围：	－17.7~50℃工作
