70/120/160KV直流绝缘测试仪简介

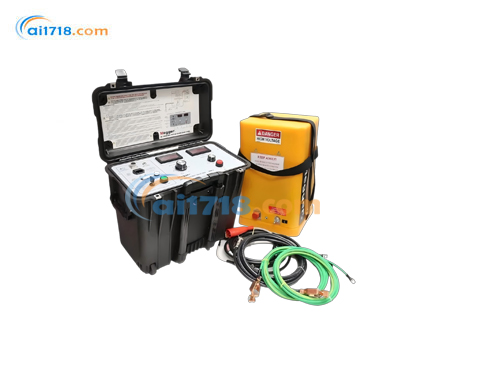

70 kV、120 kV 和 160 kV 高压直流介损测试装置是可靠的便携式直流高压电源，用于检查层压交流电力电缆、各类直流电力电缆、电机、开关设备、绝缘子、变压器和电容器的绝缘质量。每套便携式装置由两个独立模块组成：

控制模块

该模块允许操作人员切换选择适当的电流输出范围，调节输出水平，并在距离被测试负载所接高压的安全距离处监控施加的电压和泄漏电流。控制模块中不存在高于交流线路电源的电压。

高压模块

空气绝缘高压电源向测试对象提供直流高压。它接收来自控制模块的指令。

尽管这三种型号各自使用不同的控制模块，但它们的尺寸和重量均相同。每个高压模块的尺寸和重量不同，以适应其额定输出电压。

应用领域

直流介损测试装置用于对电力电缆、电机、开关设备、绝缘子、变压器和电容器进行验证试验和绝缘测试。这两种测试都是通过向被测试设备施加等于或高于绝缘系统工作水平的受控高压来进行的。测量泄漏电流有助于确定被测试设备承受过电压（如雷击和操作过电压）的能力。

所描述的三种型号涵盖了一系列输出电压，可满足 5 kV 至 69 kV 级电缆中*常见的规定额定值。所有型号均适用于按照 IEEE、IPCEA、NEMA 和 ANSI 指南测试电力电缆、开关设备和旋转机械。

验证试验

验证试验用作新安装的层压交流电缆和各类直流电力电缆的验收试验，以及使用多年或修复后的电缆的维护试验。验证试验的结果是，要么被测试对象承受住验证电压水平，要么发生故障 / 击穿。验证试验是一种通过 / 不通过试验，除非在试验过程中监控泄漏电流作为趋势指标。

绝缘电阻测试

为了对良好的绝缘进行适当的测试，测试仪器必须具有微安级灵敏度。绝缘电阻至少可以通过三种不同的方式进行测量：

绝缘电阻测试通常被称为 “抽查”，其方法是向被测试设备施加预定电压，保持该电压直至表观泄漏电流稳定，然后记录经过温度校正的读数。这种测试特别适用于低电容的被测试设备。

诸如极化指数测试（PI 测试）之类的时变测试不受温度影响，并且节省时间。进行该测试时，向被测试设备施加预定测试电压，并在 1 分钟和 10 分钟时读取读数。通过分析所得的比值来确定绝缘质量。这种测试特别适用于高电容的样品。

阶跃电压测试不受温度影响，并且节省时间。进行该测试时，在固定时间内以固定间隔将输出电压按均匀步长升高。只要被测试设备的电阻随时间增加，*表明其绝缘质量良好。这种测试仅对高电容样品有用。

70/120/160KV直流绝缘测试仪特点和优势

轻型空气绝缘高压直流测试装置
符合 IEC61010 标准，为操作人员提供*高安全保障
控制面板布局清晰
测试流程直观易懂
仪器盖子内配有包含设置和操作说明的快速指南
数字式电压和电流计量
控制单元和高压模块采用坚固的机械外壳设计

滤波半波整流

性能相当于全波整流装置
提供与全波整流相当的*性能
简单的电路布局确保长期可靠性

轻型高压模块

空气绝缘设计，在其电压和功率级别中是*轻的高压模块之一
真正的便携性，允许单个操作人员在现场运输和操作该装置

高压输出电缆上的内部保护电路 / 保护连接

消除杂散表面泄漏电流对测量的影响
无需在保护连接处额外连接导线
确保高度准确的测量

连续可调的测试电压

测试电压可在特定型号的零电压至全电压之间自由调节

高电容样品的快速充电

减少测试时间

对地负极性输出

遵循行业标准

标准安全功能

双极电流表，显示被测试对象的放电电流大小
输入电源线断路器
输出电流过载继电器
高压输出的零启动联锁
用于高压通 / 断的按钮控制和指示灯
断路器保护，防止过载、浪涌或测试样品击穿造成的内部损坏
外部许可和安全联锁的接口

型号功能 / 应用

以下是每种直流介损测试装置根据 IEEE 标准 400.1（2007 年）和 400.5 草案 13 对层压中压交流电力电缆和屏蔽直流高压电力电缆的特定验收和维护测试能力。

70 kV 直流介损测试装置

15 kV 级交流电缆的验收测试
28 kV 级交流电缆的维护测试
*高工作电压为 48 kV 的直流高压电缆的验收测试
工作电压在 48 kV 至 70 kV 之间的直流高压电缆的维护测试

120 kV 直流介损测试装置

35 kV 级交流电缆的验收测试
46 kV 级交流电缆的维护测试
*高工作电压为 82 kV 的直流高压电缆的验收测试
工作电压在 82 kV 至 120 kV 之间的直流高压电缆的维护测试

160 kV 直流介损测试装置

63 kV 级交流电缆的验收测试
110 kV 级交流电缆的维护测试
*高工作电压为 110 kV 的直流高压电缆的验收测试
工作电压在 110 kV 至 160 kV 之间的直流高压电缆的维护测试

电流输出规格

型号	测试电压	（230 VAC 输入 -47 型号）输出电流（120 VAC 输入）	产品编号
70 kV	0 至 70 kV 直流	5.0 mA 可持续 30 分钟；3.5 mA 连续	220070V2-47、220070V2
120 kV	0 至 120 kV 直流	5.0 mA 可持续 20 分钟；2.5 mA 连续；5.0 mA 可持续 5 分钟；2.0 mA 连续	220123V2-47、220123V2
160 kV	0 至 160 kV 直流	5.0 mA 可持续 20 分钟；5.0 mA 可持续 20 分钟；2.0 mA 连续；1.5 mA 连续	220163V2-47、220163V2

注：相对于地为负极性。使用外部 240/120 伏降压变压器时，额定值可按 120 伏输入的给定值使用。

选项和附件

特殊电缆长度

支付额定费用，可提供*长 50 英尺（15 米）的定制长度屏蔽高压输出电缆。订购时请注明长度。

高压放电和接地棒

测试后必须使用适当额定值的高压电阻放电棒，以安全地完成测试程序。这将实现对高电容样品的安全且受控的放电。

高压放电和接地棒规格

电压	产品编号	电阻	*大安全放电电容	长度	重量
70 kV	222070-62	90 MΩ	10 μF	51 英寸（1.30 米）	2.0 磅（0.9 千克）
120 kV	222120-62	100 MΩ	2.75 μF	51 英寸（1.30 米）	2.7 磅（1.2 千克）
160 kV	222160-62	120 MΩ	2.25 μF	71 英寸（1.80 米）	3.3 磅（1.5 千克）

注：25°C 时，放电后需要 15 分钟的冷却时间

220000系列订购信息

项目	产品编号	项目	产品编号
介损测试装置		可选附件
70 kV 直流，数字式，120 VAC	220070V2	放电棒
70 kV 直流，数字式，230 VAC	220070V2-47	70 kV 高压	222070-62
120 kV 直流，数字式，120 VAC	220123V2	120 kV 高压	222120-62
120 kV 直流，数字式，230 VAC	220123V2-47	160 kV 高压	222160-62
160 kV 直流，数字式，120 VAC	220163V2	特殊长度电缆，高压电缆	add -56
160 kV 直流，数字式，230 VAC	220163V2-47
包含的附件
输入电源线，三线，8 英尺（2.4 米）	17032
接地电缆，15 英尺（4.5 米）[2 根]	4702-5
互连线缆，15 英尺（4.5 米）	18320
可拆卸高压输出电缆，用于 70 kV 测试装置，15 英尺（4.5 米）	18328
可拆卸高压输出电缆，用于 120 和 160 kV 测试装置，15 英尺（4.5 米）	29590
千伏 / 兆欧测试记录图表纸 [100 页垫]	220000
电缆携带包	18313

220000系列 70/120/160KV直流绝缘测试仪规格

输入：	230V，50HZ
安培计：	范围0—19.9uA/19uA/1.99mA/5 mA
电流表：	分辨率：0.1uA, 精度±读数的20%＋1位
电压表：	分辨率：全范围100V，精度 ±（读数的2%＋100V）
输出波纹：	对电容样品连续输出时小于2%。
温度范围：	工作－30~＋55℃ 湿度范围：工作0~90% 非接触存储－40~＋65℃ 湿度范围：存储0~95% 非接触
基本尺寸：	控制单元 510H×305W×318D㎜ 10.5kg 高压单元 70KV 510H×305W×305D㎜ 20kg 120KV 740H×305W×305D㎜ 30kg 160KV 1000H×305W×305D㎜ 33kg
MEGGER 220000系列直流绝缘测试仪说明文档
