IRG 400 / IRG 400 portable便携式时域反射仪介绍

IRG 400 便携式时域反射仪适用于单相和三相电缆的故障预定位。其集成的分离滤波器支持在测量类别为 CAT IV/600 V 的带电电缆上进行时域反射（TDR）测量。
凭借直观的操作设计，使用 IRG 400 便携式仪器能更快速、便捷地定位电缆故障。通过 IRG 400 便携式仪器与 BAUR BUI-F 应用程序配合，可生成电缆的 TDR 特征曲线，以便与现有参考测量数据进行对比，从而即时检测电缆的变化情况。测量结果可通过平板电脑的 USB 接口导出，并导入至 BAUR Software 4 软件进行进一步处理（如生成报告）。
测量仪器与平板电脑通过 Wi-Fi 连接，操作人员可在危险区域外通过平板电脑安全便捷地控制测量过程并追踪数据。

IRG 400 / IRG 400 portable便携式时域反射仪功能
时域反射（TDR）：支持单相和三相测量
阶跃时域反射（Step TDR）：用于预定位附近的电缆故障和接头（单相和三相）
与 BAUR 冲击电压发生器配合使用
二次 / 多次脉冲法（SIM/MIM）：每道高压脉冲可进行多达 20 次反射测量
直流二次 / 多次脉冲法（DC-SIM/MIM）：直流模式下的二次 / 多次脉冲法
脉冲电流法（ICM）
直流脉冲电流法（DC-ICM）：直流模式下的脉冲电流法
与 BAUR 直流高压发生器配合使用
衰减法（可选功能）

IRG 400 / IRG 400 portable便携式时域反射仪特点
多语言直观用户界面
可通过平板电脑上的 BAUR BUI-F 应用程序控制测量
增益随长度可调，更清晰显示远端信号
支持 Wi-Fi 远程控制测量，操作更便捷
集成分离滤波器（可启用 / 禁用），支持在测量类别为 CAT IV/600 V 的带电电缆上进行 TDR 测量

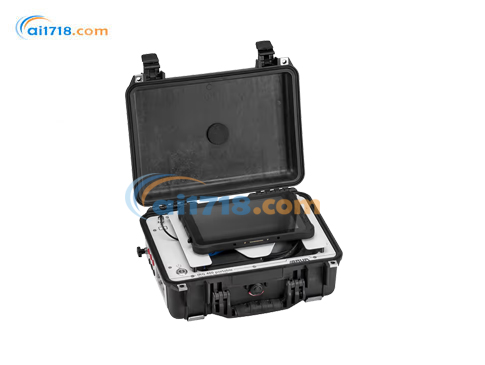

全套测量设备整合于一个便携箱内，包含时域反射仪、平板电脑及配件
适用于现场作业，具备防溅水和防尘性能
支持充电电池或市电供电

IRG 400 / IRG 400 portable便携式时域反射仪规格

参数	详情
脉冲电压	60 V
脉冲宽度	30 ns – 10 µs
SIM/MIM 脉冲数量	1 – 20 个脉冲，可调节
耐压等级	400 V，50/60 Hz
测量类别	CAT IV/600 V（启用分离滤波器时）
输入信号增益	动态范围 101 dB（-63 至 +38 dB）
测量范围	10 m – 250 km
测量精度	0.1%（相对于测量结果）
数据速率	400 MHz
分辨率	0.1 m（当传播速度 v/2 = 80 m/μs 时）
传播速度（v/2）	20 – 150 m/μs，可调节
测量控制方式	平板电脑安装 BAUR BUI-F 应用程序进行控制
供电方式	市电（通过充电器）：100 – 240 V，50/60 Hz；充电电池：锂离子电池，14.4 V，2900 mAh，39.2 Wh
电池续航时间	约 6 小时
电池充电时间	约 4 小时
设备尺寸	约 371 x 259 x 152 mm
设备重量	IRG 400 便携式主机（标准配置）：约 7.7 kg；平板电脑：约 1.1 kg
防护等级	IP54
工作环境温度	-20°C 至 +55°C
存储温度	-20°C 至 +65°C
安全与电磁兼容性	符合 CE 认证，遵循低电压指令（2014/35/EU）、电磁兼容性指令（2014/30/EU）、EN 60068-2-ff 环境测试标准
工业平板电脑（SCORPION）	显示屏尺寸：10.1 英寸；操作系统：Windows 10；防护等级：IP65、MIL-STD-810G；充电电池：锂离子电池，7.6 V，5000 mAh，38 Wh；充电方式：通过 IRG 400 便携式主机（USB-C 接口）
