美国Megger TDR900多用途时域反射仪由爱仪器仪表网代理，TDR900使用时域反射计来测量电缆线长度和其开路和短路故障的距离，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
TDR900多用途时域反射仪产品简介

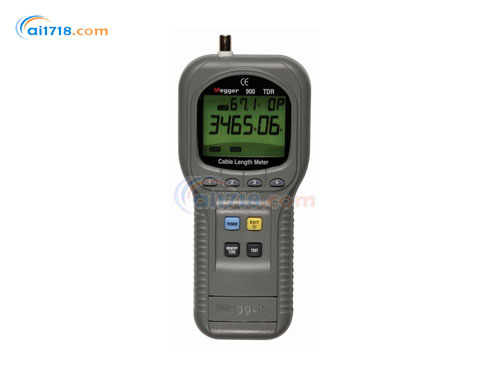

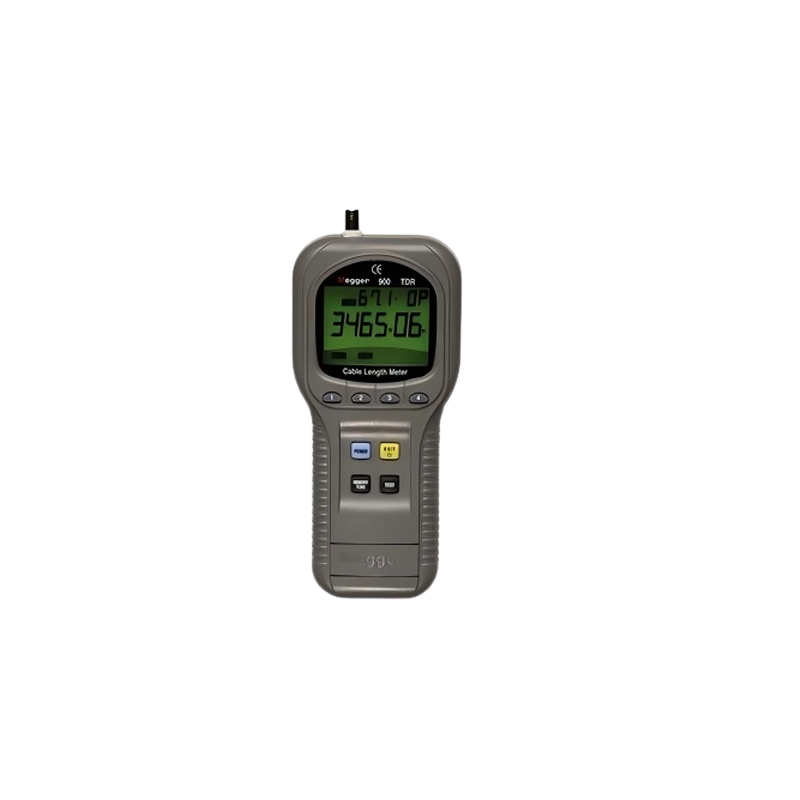

MEGGER TDR900 是一款先进的仪器，采用时域反射技术（Time Domain Reflectometry），可测量电缆长度，并确定开路或短路故障点的距离。该仪器具备*的功能和量程能力，通常这类性能仅在价格高得多的仪器中才能见到。其测量量程为 15 英尺（5 米）至 10,000 英尺（3 千米），*小分辨率为 20 英寸（50 厘米）。
TDR900 适用于任何包含至少两个绝缘金属元件的电缆，其中一个金属元件可为电缆的护套或屏蔽层。该测试仪内置自动匹配网络，可对 25Ω、50Ω、75Ω、100Ω、125Ω 或 150Ω 的电缆进行测试（这些阻抗值分别对应电力电缆、通信电缆、有线电视（CATV）电缆和局域网（LAN）电缆）。
通过菜单选择键，可使测试仪与被测电缆实现*匹配；同样可调节传播速度（Velocity of Propagation）值以匹配被测电缆，从而确保距离测量的准确性。用户还可调节的另一项设置是距离测量单位（英尺或米）。
测试仪采用坚固的 ABS 塑料外壳，防护等级达到 IP 42，具备防尘和防溅水能力。产品标配软质便携包和鳄鱼夹适配器，由 4 节 AA 电池（符合 NEDA 15A 或 NR 6 标准）供电，电池安装在测试仪背部的电池仓内，并配有电池支架，方便快速更换。
全自动量程，可测量电力电缆、通信电缆、有线电视电缆和局域网电缆的长度，并确定开路或短路故障点的距离。
超大尺寸、高分辨率背光液晶显示屏（LCD）。
25Ω、50Ω、75Ω、100Ω、125Ω 或 150Ω 自动输出阻抗控制。
屏幕操作式人性化菜单。
电缆长度校准功能。
内置 39 种标准电缆类型数据库。
TDR900多用途时域反射仪应用领域
通信领域
安装和维修技术人员需要便携式测试设备，在处理故障工单时测试用户引入线和室内布线。TDR900 可连接至用户引入线或室内布线，排查影响用户服务的单个或多个故障。在维护过程中，该测试仪能检测并显示不符合运营商设施标准的电缆问题，还可显示测试结果，包括开路、短路、电压检测以及故障点距离（以英尺 / 米为单位）。测试仪内置音频发生器，可用于电缆对识别和追踪。
建筑和维护技术人员也能从这款易用的测试设备中获益，它可用于测试室外布线（OSP）系统。TDR900 出色的测量量程可满足用户网络中的测试需求。
承包商 / 安装商
TDR900 的应用场景广泛，包括电缆验证、故障定位、配线架映射以及电缆库存管理，可支持电气承包商或电信 / 数据通信承包商的工作。承包商在向服务提供商开具账单前，可通过该仪器验证地下用户引入线的电缆长度。
电力领域
街道照明：安装街道照明时，灯杆之间需铺设短距离电缆。由于电缆敷设在地下，接头的可及性至关重要。TDR900 可首先用于确认电缆盘上的电缆长度是否足够实现连续敷设，随后还能用于检查安装是否正确。
采矿领域
根据 Ex “d”（隔爆型）法规，大多数*不允许将时域反射仪（TDR）带入井下。但随着矿井深度增加，需从地面挖掘竖井并敷设脐带电缆，这些电缆为井下工具提供电力，并满足通信需求。由于涉及的距离较远，这些电缆（尤其是通信电缆）容易被拉伸并可能发生故障。因此，TDR900 完全可作为维护工具，用于检查电缆的完整性。
广播领域
户外广播：户外广播车会根据场景需求携带大量电缆，例如体育赛事可能需要 10 个或更多不同的摄像机机位。由于这类安装属于临时性质，电缆容易损坏，此时一款低成本、读数简单的时域反射仪（TDR）可快速定位故障，*实用价值。
演播室广播：演播室内的摄像机配有一组随摄像机移动的拖曳电缆，这些电缆会在地面上拖拽，既会对电缆本身造成磨损，也会对连接处产生压力，而信号质量对此类场景至关重要（TDR900 可保障电缆性能）。
天线系统：广播公司的信号通过天线传输，由于天线高度较高，需使用长距离电缆连接。电缆（尤其是接头附近）容易被拉伸，导致服务质量下降，TDR900 可用于检测此类问题。
库存管理
TDR900 在库存管理中也有简单应用：任何采购大量电缆的公司或生产电缆的公司，都需要了解采购量或库存余量。传统的图形化时域反射仪因成本较高且波形解读复杂，在此领域的应用效果有限，而 TDR900 兼具简便性和准确性，可有效解决这一问题。
TDR900多用途时域反射仪产品特点
·具有CE检查证明
·在整个测量范围中，*到50cm
·大型背光LCD显示屏
·自动控制输出阻抗，自动修正，自动调零等使仪器和被测试导线相匹配。仅仅需要手动设置V.O.P（传播速度）
·如果知道V.O.P（传播速度），*会显示导线长度或者知道导线长度*会显示V.O.P（传播速度）
·20个内部储存单元可以储存20组电缆V.O.P设置
·内置39种标准电缆型号，能使仪器快速和简单的测量各种类型的电缆线
·用于电缆线故障进行追踪和显迹的音频发生器（振荡频率 910到1100Hz；5V的峰峰值）
·线性电压探测：显示“OUCH”信息和在线性电压超过6.5V的时候，仪器会停止操作
·安全保护（高达250V RMS）
TDR900订购信息
| 物品（数量） | 产品型号 |
|---|---|
| 手持式时域反射仪 / 电缆长度测试仪 | TDR900 |
|
标配附件
|
- |
TDR900多用途时域反射仪规格
以下规格的测量都是在20℃标准温度下
| 导线长度测量 | |
| 范围(取决于被测试导线的V.O.P值)： | 12,000 ft (3.7 km)@ V. O. P 99.9 |
| 9,800 ft (3.0 km)@ V. O. P 80.0 | |
| 8,000 ft (2.4 km)@ V. O. P 66.0 | |
| 6,200 ft (1.9 km)@ V. O. P 50.0 | |
| *度(这个*度对于同轴电缆在8.000英尺内有效，对于电话线在6.000英尺内有效，对于设备配线在3.000英尺内有效) | 读数的± 2 % + 20 inch (50 < 300 ft (100 m) |
| 读数的± 2 % > 300 ft (100 m) | |
| 分辨率: | 20 英尺 (50 cm) |
| V.O.P (传播速度): | 1.0 % to 99.9可调整 |
| 电缆长度效准: | 已知道电缆长度，测量V.O.P值。需要样本电缆的长度*短为10m |
| 电缆库: | 39种标准电缆类型 |
| 自定义电缆 | 20种自定义电缆类型 |
| 电源自动关断: | 仪器处于无任何操作状态30分钟以后，*会自动关断，要再次打开仪器*需要按下POWER键 |
| 显示: | 7段码式LCD显示. 背光显示能持续1分钟 |
| 连接器类型: | BNC |
| 电源: | 4个 LR6 (AA) 类型电池 |
| 电池使用寿命: | 大约 5,000组测试 |
| 安全防范: | 符合IEC 61010-1标准 |
| EMC: | BS/EN 61326-1 |
| 担保: | 至购买之日起3 年 |
| 机械: | 仪器能在室内室外使用，符合 IP 42标准 |
| 尺寸 | 235 H x 100 W x 44 D mm |
| 重量 | 大约450 g |
| 环境 | |
| 操作温度 | 0° F 到 140° F (-18° C 到 60° C) |
| 储存温度 | -4° F 到 158° F (-20° C 到 70° C) |
| 相对湿度 | 85% @ 95° F (35° C) |
|
