美国Fluke DTX Compact OTDR线缆认证分析仪由爱仪器仪表网代理，本产品是挂在 DTX系列线缆认证分析仪主机背部的一款功能完备的“光时域反射计”(OTDR)模块。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•易于使用的 DTX Compact OTDR 模块让您可以像专家一样测试光纤并对其进行故障排除。
•在 850 纳米、1300 纳米、1310 纳米和 1550 纳米拍摄单模和多模链接的 OTDR 曲线
•功能强大的电缆测试仪可执行*（第 2 级）认证
•DTX Compact OTDR 是对 DTX 系列线缆认证分析仪的一个革新性改进
•它将线缆测试仪升级为 OTDR，让您能够承接以前无法完成的业务，以此来扩展您的效率和业务范围，提高您的盈利能力
•这*是福禄克网络公司对您的承诺，这*是网络超级透视解决方案

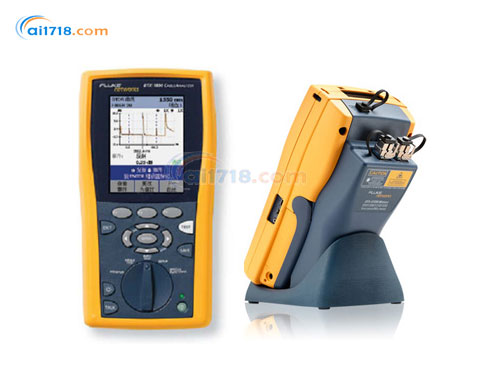

•DTX Compact OTDR 是挂在 DTX系列线缆认证分析仪主机背部的一款功能完备的“光时域反射计”(OTDR)模块
•有了 DTX Compact OTDR，DTX这个功能强大的认证工具不但可以进行铜缆测试，还成为一个功能完备且易于使用的 OTDR，可以生成单模光纤和双模光纤的曲线并对其进行分析

产品特点：
•增加安装布线方面的营业收入，而无需增加安装人员
•缩短技术人员的光纤测试学习曲线
•使用一个工具来执行基本（第 1 级）* 光纤验证和*（第 2 级）光纤验证。
•通过功能强大的单端 OTDR 加快故障排除速度
•使用 LinkWare™ 结果管理软件提供铜缆和光纤综合报告

主要规格
体积（Compact OTDR 主机安装）	21.6 厘米 x 11.2 厘米 x 9.1 厘米（8.5 英寸 x 4.4 英寸 x 3.6 英寸），额定
重量（安装了带 DTX Compact OTDR 的主机）	1.36 千克（3 磅）
显示屏尺寸	对角线长 9.4 厘米（3.7英寸），宽 240 点，高 320 点，伪彩，带背景灯的透射型 LCD。
箱包	由减震材料包覆成型的耐冲击性塑料箱（主机）
所支持的语言	英语、法语、德语、西班牙语、葡萄牙语、意大利语、日语和简体中文
工作温度	0°C 至 45˚C （ 32°F 至113°F）
非操作温度（存放）	- 20°C 至 60˚C （ - 4°F 至 140°F）
相对湿度（％RH 无冷凝操作）	0°C 至 35˚C （32°F 至 95°F）：0% 至 90% 35°C 至 45˚C （95°F 至 113°F）：0% 至 70%
跟踪文件格式	LinkWare 或 Bellcore GR - 196 V1.1
典型的跟踪存储能力	>内部：200，可移动的 MMC / SD 卡上：数千
海拔（OTDR 模块）	操作时为 3000 米；存储时为 12000 米
EMC	EN 61326-1
OTDR 激光安全性	1 类 CDRH 符合 EN 60825-2
电池组	可拆卸/可充电 7.4V， 4000 mAh 锂离子电池
电池寿命	>8小时
充电时间* （测试仪关闭）	4 小时（低于 40°C）
振动	随机， 2G，5 - 500 Hz
冲击	模块连接和不连接到主机的 1 米跌落测试
安全等级	I 类 C，1 类 CDRH 符合 EN60825 - 2
安全	CSA C22.2 No. 1,010.1：1992，EN 61010-1 第 1 版+修订 12
校验	维修中心校验周期为一年

VFL 规格 (23ºC)
输出功率（到单模光纤）	316 μw (-5 dBm) ≤ 峰值功率 ≤ 1.0 mw (0 dbm)
工作波长	650 nm 额定
谱宽 (RMS)	±3 nm
输出模式	连续波和脉冲模式（ 2 - 3Hz 闪烁频率）
接头适配器	2.5 mm 通用
VFL 激光安全性	II 类 CDRH

扩展的规格	多模	单模
OTDR 端口连接器	可清洁的套圈、UPC 抛光、可拆卸的 SC 适配器	可清洁的套圈、UPC 抛光、可拆卸的 SC 适配器
被测光纤	50/125 μm 或 62.5/125 μm 多模	9/125 μm 单模
发射器类型	激光	激光
波长	850 ±20 nm 和 1300 ±30 nm	1310 ±30 nm 和 1550 ±30 nm
动态范围*1,9	850 nm ：24 dB，在 200ns 时, 1300 nm:26 dB，在 1 µs 时	1310 nm ：26 dB，在 10 µs 时，1550 nm:24 dB，在 10 µs 时
事件死区*2	850 nm ：3.7m （典型）, 1300 nm：3.5 m（典型）	1310 nm ：3.5 m （典型） 1550 nm：3.5 m（典型）
衰减死区*3	850 nm ：10 米，1300 nm：13米	1310 nm ：10 米，1550 nm：12米
脉冲宽度（额定）	850 nm ：20ns、40 ns、 100 ns、 300 ns。 1300 nm ：20ns、40 ns、 100 ns、 300 ns、 1 µs	1310/1550：40 ns、100 ns、300 ns、 1 µs、3 µs、10 µs
大距离范围456	850 nm ：6 km，1300 nm：20 km	1310 nm ：20 km，1550 nm：20 km
线性度*7	±0.05 dB/dB	±0.05 dB/dB
损耗阈值	0.01 dB 至 1.5dB （可设置在 01 dB 的增量）	0.01 dB 至 1.5 dB （可设置在 01 dB 的增量）
采样分辨率	3 cm 到 4 m	3 cm 到 4 m
距离精度	±1 m ± 距离的 0.005% ± 分辨率的50% ± IOR 错误 ±事件位置错误	±1 m ± 距离的 0.005% ± 分辨率的50% ± IOR 错误 ±事件位置错误
每个波长的测试速度	自动 OTDR：一般 < 15 s 手动 OTDR：15 秒 - 3 分钟	自动 OTDR：一般 < 15 s 手动 OTDR：15 秒 - 3 分钟
反射率的准确性*8	±4 dB	±4 dB

•显示动态范围；SNR = 1 时，平均 3 分钟。
•对于典型的 UPC 连接器，在低于非饱和峰 1.5 dB 之下测量（反射率<- 40dB 多模和< 50 dB 单模）；使用 20ns 宽度（不包括色散）
•对于典型的 UPC 连接器，在超出反向散射 +/- 0.5 dB 时测量（反射率<- 40dB 多模和< 50 dB 单模）；使用 20ns 宽度（不包括色散）
•超过本底噪声 3 dB
•典型的没有显著事件损失的光纤衰减
•典型的反向散射系数
•适用于预期的反向散射区域（在低于饱和 0.1dB 到 20 dB 的范围内）
•不包括由于反向散射系数不适用于隐藏的事件或饱和反射峰而造成的错误

型号	说明
DTX-1800-MSO*	DTX 1800 铜缆/ 光纤/OTDR 工具包包括 DTX-1800 CableAnalyzer、多模 DTX MFM2 和单模 DTX SFM2 光纤（损耗/长度）模块套装、DTX Compact OTDR、发射光纤、附件和便携包。
DTX-QUAD-OTDR*	DTX 1800 QUAD OTDR 工具包包括 DTX-1800 CableAnalyzer 主机和 DTX Compact OTDR。
DTX-OTDR-KIT	DTX OTDR Compact 附件工具包包括 DTX Compact OTDR、发射光纤、附件和便携包。
DTX-OTDR/LL-KIT	DTX Compact OTDR 和损耗长度工具包包括多模DTX MFM2 和单模DTX SFM2 光纤（损耗/长度）模块套装、DTX Compact OTDR、发射光纤、附件和便携包。
DTX-OTDR-QMOD	850/1300/1310/1550 DTX OTDR 模块包括 DTX Compact OTDR 模块和便携包。
支持选项	说明
GLD-DTX**	DTX 金牌支持：包括免费维修、免费更换附件、免费升级软件和固件、无限制24x7 多语言技术支持、无限制访问知识库和在线培训内容、对所有上门或现场培训课程给以 20% 的折扣、优先获取二手设备列表，以及只有成员才能享受的部分产品和增强功能。
GLD-DTX-FIBERMOD	DTX Compact OTDR 金牌支持：包括免费维修、借用工具、免费更换附件、免费升级软件和固件、无限制24x7 多语言技术支持、无限制访问知识库和在线培训内容、对所有上门或现场培训课程给以 20% 的折扣、优先获取二手设备列表，以及只有成员才能享受的部分产品和增强功能。
