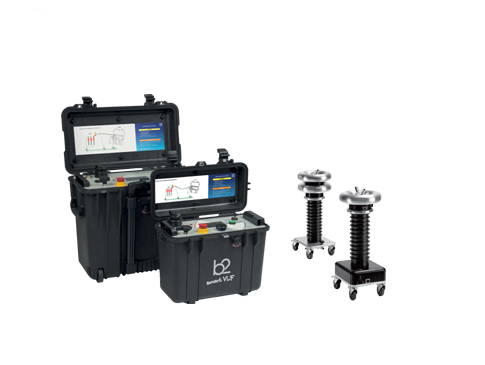

HVA45TD超低频电缆测试系统简介：
•HVA45TD是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
•HVA45TD可应用于10kv以下电缆的耐压，35kv以下介质损耗、局部放电等项目的测试。
•HVA45TD自身集成介质损耗诊断系统，具有电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试等多种测试功能。
•同时HVA45TD是上*轻的，集耐压和介质损耗测试为一体的，峰值电压可达到45kv的电缆测试仪。
为什么应用超低频进行电缆测试?
根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验，同时超低频设备具有体积小、能耗低、便携等特点。
HVA45TD超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
HVA45TD超低频电缆测试系统特点：
•满足标准
相比同类仪器，HVA45TD满足GB50150-2016，可以完全按照*标准对45kv内的电缆进行耐压测试
•一机多用
HVA45TD自身集成符合IEEE 400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试
•电压可升级
可根据用户需要提升峰值电压至48kv，能够满足更高电压电缆的测试要求
•强大的输出
输出电压峰值可达45kV，有效值可达38KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达60mA，及大地减少电缆充电的等待时间
•无限制运行时间
HVA高压系统的运行时间不受热限制，可连续运行。而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时
•可视化软件
与同类仪器相比，HV45TD所有的测试结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比
•DDD安全系统
HVA45TD具有两个独立的接地装置（电子和机械放电），即使仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全
•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全
•运输方便
HVA45TD在尺寸，重量（36 kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输箱，便于现场测试及运输
•高清显示屏
具有高清的彩色显示屏(4,3")，可以轻松读取测试结果
•干性系统
HVA45TD内部无油填充部件，方便用户日常的维护及运输。
•系统可升级
可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统简介：
•B2hv的中高压电缆局放诊断系统能够*定位电缆及其连接（接头和终端）中的局放故障点并测出该故障点的局放值，由此可提前检测到由机械损坏或安装不当引起的故障。•b2电力诊断系统PDTD60-2/PDTD90-2需要与超低频高压发生器HVA60/H-VA90、HVA94组合使用，PDTD60-2/PDTD90-2产生稳定频率的正弦超低频输出电压，可测量不同长度电缆的局放和介损值。
•PDTD60-2/PDTD90-2测试方法和测试过程满足IEEE400.2-2013标准要求。
•此外，根据标准IEEE.2-2013和IEC60270要求，PDTD60-2/PDTD90-2设备还集成了TD模块，可同时进行介质损耗的测量。
•PDTD60-2/PDTD90-2轻巧便携，现场操作十分方便。
•B2电力公司的PD60-2和PDTD60-2局部放电（PD）和介质损耗（TD）诊断系统不仅可以用于中压电缆的诊断测试，还可以用于电动机和变压器的诊断测试。
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司
•电力科学研究院
PDTD60-2/PDTD90-2局部放电和介质损耗测试系统特点：
•高度集成
设备集成了局放和介损两种测试模块，配备相应的b2hv超低频高压设备可完成耐压局放，介损的三位一体测试
•节省检测时间
在进行介质损耗因数测试的同时，可以进行局部放电试验，大大节省了测试所需时间
•波形
符合IEEE 400.2-2013描述的*用来测试诊断局部放电（PD）和介质损耗诊断的超低频电压波形（sin）。
•局放映射
在总电缆长度上呈现局放位置，能够对局部放电的*定位，识别电缆绝缘，端子和接头上局放事件的*位置。
•对“水树枝”检测效果好
在对于电缆绝缘层老化状态的评价过程中，对于“水树枝”的检测尤为有效。
•强大的软件b2Suite®
综合控制和诊断软件b2Suite®使诊断过程十分简单，操作员可按引导逐步完成整个测试流程。
•TE相位分辨率（局放模式）
对故障类型进行分类，对不同的局放类型一目了然。
•*地局放算法
b2Suite®区分有效和无效的PD信号，然后将它们分开。这有助于用户轻松解释测试结果。
•数据库
通过综合的b2Suite®数据库可轻松分析和评估PD测量结果。 用于 归档测量的快速搜索功能和测量结果。
•测试时间短
基于b2hv系列设备进行局放测试时，只需要15分钟便可完成一次诊断检测并生成相应的诊断报告。
•双滤波器
设备具有数字和模拟滤波器，测试结果更准确。
•蓝牙传输
避免了多余传输线带来的困扰，适用于多种环境的现场测试。
•寄生频率显示
可显示寄生频率带通和带阻，防止寄生振荡的产生。
| 输入电压 | 100 – 240 V, 50/60 Hz, 400 VA |
| 输出电压 |
正弦波： 0 – 45 kV peak, 32 kV rms DC： ± 0 – 45 kV 方波： 0 - 45 kV 精度： ± 1% 分辨率： 0.1 kV |
| 输出电流 | 0 – 60 mA (分辨率 1 µA) | 精度：±1% |
| 输出频率 | 0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率 |
| Tan Delta精度：分辨率负载 > 10 nF |
± 1 x 10 -4 ；1 x 10 -6 Leakage Guard® — 检测和补偿泄漏电流 |
| 阻抗范围 | 0.1 MΩ…5 GΩ |
| 输出负载 | 1.0 µF @ 0.1 Hz @ 32kV rms |
| 绝缘护套检测 |
z*大电压： 10 kV 动作电流： 0.1 mA – 5.0 mA |
| 绝缘护套缺陷定位 |
*大电压： 10 kV 脉冲/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s |
| 输出模式 |
AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测 |
| 安全性 | 50 Hz 12 kV 回授保护 / 双放电设备 (内部) |
| 内存 | 保存50个检测记录 | USB几乎没有限制 |
| 测量 | 电压和电流 (True rms 和／或 peak), 容抗，电阻，时间 |
| HV电缆 | 5 m带夹线钳 |
| 软件 | “b2 Control Center” (包括在内) |
| 计算机接口 |
Bluetooth 标准 USB 标准 |
| 尺寸 | 长 500 x 宽 305 x 高 457 mm (Peli Case) |
| 重量 | 36 kg |
| 环境条件 |
存放：-25°C 到 + 70°C 运行：-20°C 到 + 55°C |
| 湿度： | 5-85% 无凝结 |
局部放电诊断 (PD)
PDTD60-2
PDTD90-2
输入电压
110 - 240V AC, 50/60Hz
110 - 240V AC, 50/60Hz
工作电压
正弦波
频率
1 - 44 kV rms / 62 kV peak
0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
1 - 64 kV rms / 90 kV peak
0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
高压耦合电容器
电容
尺寸/重量
~ 1 nF
L 330 x W 280 x H 730 mm / 20.7kg
~ 1 nF
L 330 x W 280 x H 870 mm / 24.7 kg
高压滤波器
电容
尺寸/重量
~ 1 nF
L 300 x W 280 x H 720 mm / 19.9 kg
~ 1 nF
L 300 x W 280 x H 720 mm / 19.9 kg
过滤
数字 & 模拟
速度范围（v / 2）
10 - 150 m/µs
测试范围
100 km
PD背景级别
< 10 pC
PD定位精度
1%
PD分辨率
0.1 pC | 0.1 m
采样率
125 MHz (Version 2 - 200 MHz）
输入阻抗
10 kΩ / 50 pF
带宽
100 MHz | Analog Filter
信号放大
0 - 52 dB (1 channel)
0 - 72 dB (2 channel)
环境条件
存储
运行
-20°C to + 65°C
- 5°C to + 45°C
介质损耗诊断系统 (TD)
操作电压
正弦
频率
测试范围
1 – 44 kV rms / 62kV peak
0.1 Hz - 0.01 to 0.1 Hz 1
0.1 Hz - 0.01 to 0.1 Hz 1
1 – 64 kV rms / 90 kV peak
0.1 x 10 -3 - 999 x 10 -3
0.1 x 10 -3 - 999 x 10 -3
介质损耗测试
分辨率
精度
1 x 10 -6
± 1 x 10 -4
1 x 10 -6
± 1 x 10 -4
电压测试
分辨率
精度
0.1 kV rms
0.50%
0.1 kV rms
0.50%
电流测试
分辨率
精度
1µA rms
0.50%
1µA rms
0.50%
负载范围 标准
500 pF to 10 µF
500 pF to 10 µF
重量和尺寸
并入PD耦合电容器
并入PD耦合电容器
控制和诊断软件b2Suite®
特征
• 0,1 Hz PD和TD同时诊断
• PD诊断的自动或手动模式
• 指导诊断流程
• 综合数据库
控制
b2 VLF主机控制，PD和TD诊断
测量
电缆长度与PD活动，PD位置，PD映射，背景噪声，PD幅度，正弦波显示，PDIV和PDEV等...
系统要求
MS Windows 7 / 8, 64 Bit 操作系统
标配
单位（两部分），校准证书，高压电缆，电源和接地电缆，电晕屏蔽，运输箱（2），b2套件软件（1个许可证），操作手册，数据库
其他可选
电脑，VLF（0.1 Hz）主机（电压源）
-
