奥地利B2 TD30/TD60/TD90-MC介质损耗诊断系统由爱仪器仪表网代理，本产品需要搭配b2超低频电缆测试系统使用的，用于测试电缆介质损耗因数的模块。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TD30/TD60/TD90-MC介质损耗诊断系统简介：
•Bb2HV介质损耗诊断系统是需要搭配b2超低频电缆测试系统使用的，用于测试电缆介质损耗因数的模块。
•非常适合电缆绝缘层老化状态评价。
•对于电缆“水树枝”的检测尤其有效。
•在进行介质损耗诊断的同时，可以选配局部放电测试系统进行测量，节省大量时间。
•超紧凑的设计，方便现场测量。

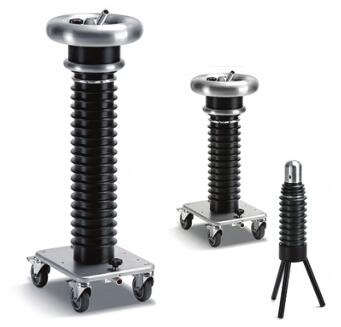

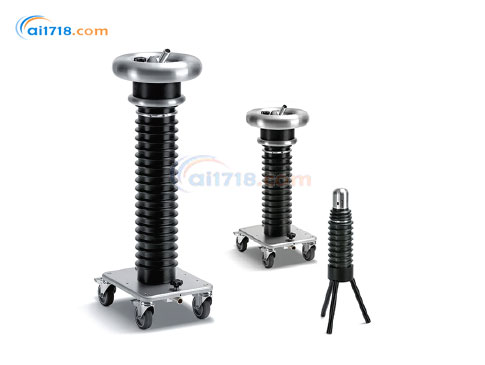

TD30/TD60/TD90-MC介质损耗诊断系统-1

TD30/TD60/TD90-MC介质损耗诊断系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司

TD30/TD60/TD90-MC介质损耗诊断系统特点：
•对“水树枝”检测效果好
在对于电缆绝缘层老化状态的评价过程中，对于“水树枝”的检测尤为有效。

•节省检测时间
在进行介质损耗因数测试的同时，可以选配局部放电测试系统，进行局部放电试验，大大节省了测试所需时间。

•超轻巧紧凑设计
重量轻、设计紧凑，便于现场的测试以及运输。

•可测试非常短电缆
电缆电容>500pF的电缆都可以应用b2HV介质损耗诊断系统进行测量。

•操作简便
没有复杂的布线，报告全自动输出，无需特殊培训*可轻松掌握。

•蓝牙传输
避免了多余传输线带来的困扰，适用于多种环境的现场测试。

•可视化软件

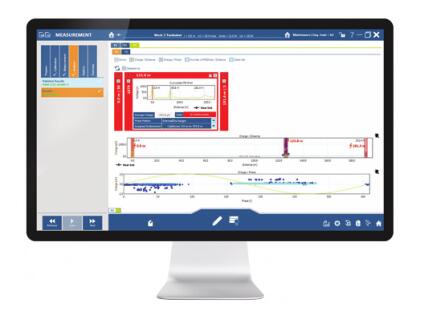

下载数据可应用自带分析软件“TD Control Center”的诊断报告，图形化显示测量周期的各项测量值。

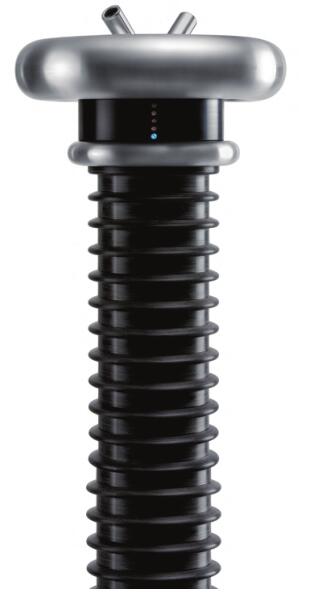

TD30/TD60/TD90-MC介质损耗诊断系统-2

参数	TD30	TD60	TD90
输入电压	2 type „C“ 碱性电池或NiMH电池	2 type „C“ 碱性电池或NiMH电池	2 type „D“ alkaline cells or NiMH batteries
输出电压正弦波频率	1 - 23 kV rms 0.1 Hz0.01 to 0.09 Hz ¹	1 - 44 kV rms 0.1 Hz0.01 to 0.09 Hz ¹	1 - 64 kV rms 0.1 Hz0.01 to 0.09 Hz ¹
电压测量分辨率精度	0.1 kV rms 1 % of reading	0.1 kV rms 1 % of reading	0.1 kV rms 1 % of reading
电流测量分辨率精度	1 μA rms 1 % of reading	1 μA rms 1 % of reading	1 μA rms 1 % of reading
介质损耗因数测量分辨率精度	1 x 10 ^-6 ± 1 x 10 ^-4	1 x 10 ^-6 ± 1 x 10 ^-4	1 x 10 ^-6 ± 1 x 10 ^-4
负载范围标准	500 pF to 10 μF	500 pF to 10 μF	500 pF to 10 μF
尺寸	240 mm long x 80 mmin diameter	450 mm long x 120 mmin diameter	L 300 x W 280 x H 790 mm
重量	3 kg	5 kg	16 kg
电脑传输	蓝牙	蓝牙	蓝牙
标准	EMV: IEC6100-4-2, IEC6100-4-4,EN55077; Safety: EN60950,EN50191,	EMV: IEC6100-4-2, IEC6100-4-4,EN55077; Safety: EN60950,EN50191,	EMV: IEC6100-4-2, IEC6100-4-4,EN55077; Safety: EN60950,EN50191, EN61010-1
环境条件	存放: -25°C to + 70°C 操作: -10°C to + 50°C 湿度: 5-80% non condensing	存放: -25°C to + 70°C 操作: -10°C to + 50°C 湿度: 5-85% non condensing	存放: -25°C to + 70°C 操作: -10°C to + 50°C 湿度: 5-80%
