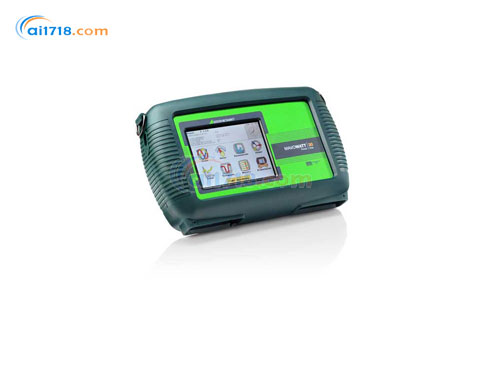

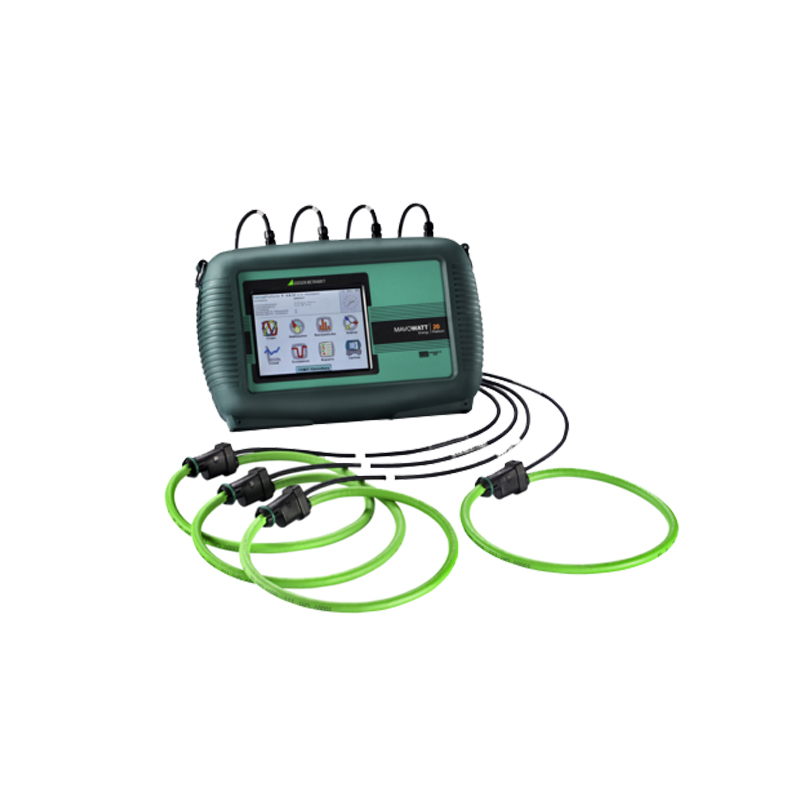

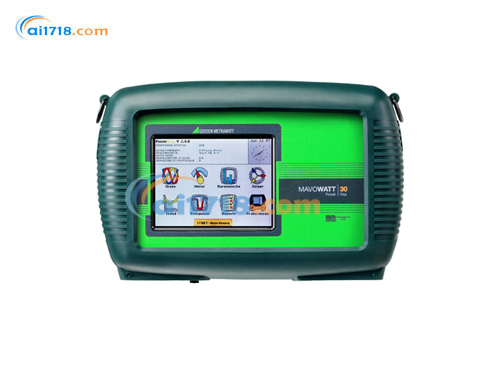

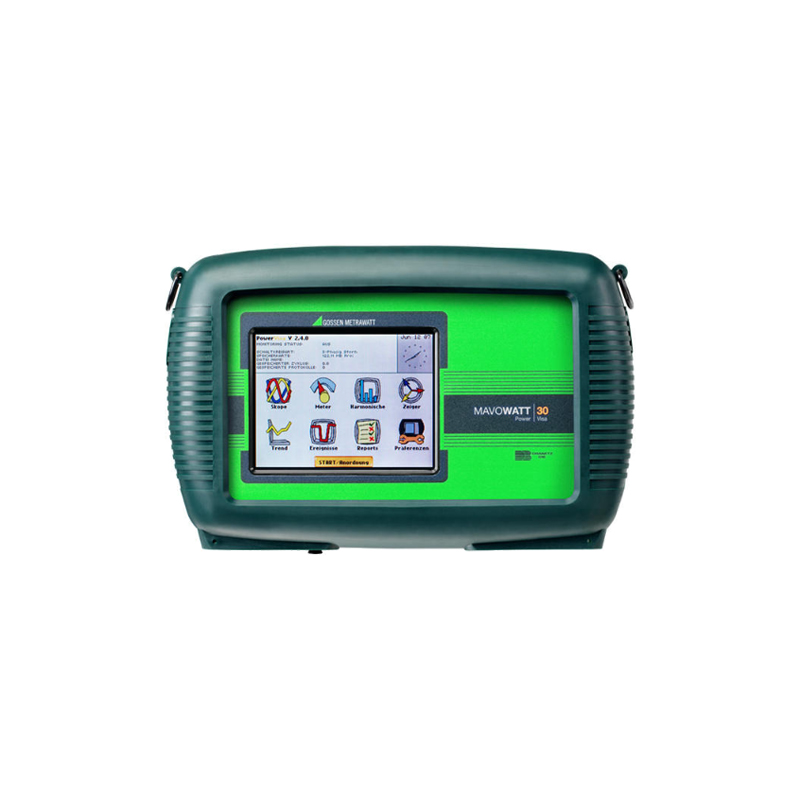

•MavoWatt 30参照EN50160,EN61000-4-7和EN61000-4-15标准,电能供电质量测量参照EN61000-4-30电压质量的标准,此A级仪器可在80us内监测有效值、谐波、闪变和瞬变。
•MavoWatt 30有8路测量通道,4路电压测量通道和4路电流测量通道
•MavoWatt 30测量设置和测量电路的类型根据检测到的被测量自动完成,可以很容易地自动设定检测极限值,测量的数据保存到CF卡中,界面使用高分辨率的彩色触摸屏,操作语言可以选择中文、英文、法文、西班牙文、意大利文、瑞典文、日文、德文和韩文等语言
MavoWatt 30电能质量分析仪产品参数:
•谐波分析-EN61000-4-7标准
•电源质量-EN50160(统计条形图)
•闪变分析参照EN61000-4-15标准
•8路测量输入通道:4路电压输入通道,4路电流通道(电流互感器)
•闪存卡容量:4-32G
•各种电流钳可选,量程从0.1-6000Arms
•FVA-1K1/FVA-1K4选件*高测试电压为1000V
•电源充电器:90-264V/47-63Hz
•可充电电池可以保证*长3小时的操作时间
•可选的RS232、USB及以太网接口
•可选的电流测量附件
•的DranView上位机分析及评估软件
•外观颜色随机
MavoWatt 30电能质量分析仪基本配置:
•主机及整套测试线缆, 电池及电源适配器, 4GB CF存储卡, 出厂校准证书, 操作指导手册, DranView 6 Pro软件及便携箱
MAVOWATT 30可选附件表: | ||
型号 | 描述 | 订货号 |
TR-2510A | 电流传感器:1..10 AAC RMS,40 Hz..5 kHz,15mm直径 | Z817A |
TR-2500A | 电流传感器:10..500 A AC RMS,40 Hz…5kHz,50mm直径 | Z817B |
TR-2520A | 电流传感器:100至3000 AAC RMS,40 Hz…5kHz,72mm直径 | Z817C |
PR150/SP2 | 电流传感器:150 A AC/DC,9V电池供电操作 | Z817N |
PR1500/SP8 | 电流传感器:1500 AAC/DC,9V电池供电操作 | Z817O |
PR1500/SP1 | 电流传感器:150 A AC/DC,外接电源(已包括)供电操作 | Z817P |
PR1500/SP7 | 电流传感器:1500 AAC/DC,外接电源(已包括)供电操作 | Z817Q |
DRANFLEX 3XL/24 | 电流传感器:30/300/3000 A, Loop周长:600mm, 10 Hz..10 kHz(-3db) | Z817V |
COMM-RS232 | RS 232适配器,包括NodeLink | Z818A |
COMM-OEA | 以太网适配器,包括NodeLink | Z818B |
COMM-OUA | USB适配器,包括NodeLink | Z818C |
STP100K套装3x | 1KV高压测试配件 | Z865B |
BP-PX5 | 可充电电池组 | Z818G |
SCC-4300 | 用于测量仪器,电流夹和手册的便携包 | Z818H |
4 mm adapter | 4mm安全插头电流夹适配器 | Z817T |
CA4300 | 用于电流传感器夹具的TR-20xx适配器电缆 | Z817H |
测量参数
■4电压差输入,1-600 Vrms,AC/DC±0.1%rdg,±0.05%fs,256 采样值/周期,16位 ADC
■4输入带CTs 0.1-6000Arms,AC/DC,0.1%rdg+CTs,256采样值/周期,16位ADC
■频率范围45-65 Hz 和15-20 Hz
■ PLL -标准PQ 模式 监视/标准监测
■ EN50160 电源质量/IEC61000-4-30 Class AIEEE 1159
■长期监视/连续数据记录(*大值/*小值/平均值)
电能质量触发
■ 逐个周期分析
■ 半周期RMS
■ L-L、L-N、N-G RMS变异;骤降/骤升/中断
■ Vrms/lrms 记录,波形记录
■ 故障前30周期,故障后100周期
■ 低,中频的瞬态-V&l
■ 谐波评估参数
■ V&I 通道交叉触发
■ RMS 事件特性化处理,遵循IEEE 或IEC 标准
畸变/电能
■ W、VA、VAR、TPF、DPF、 需求、能量等
■总谐波畸变率/谐波谱图 (V、I、W), 间谐波畸变率/间谐波谱图 (V、I), 遵循IEC61000-4-7 *高到63次。
■ 闪变 Pst,Plt, 遵从IEC61000-4-15 平移Plt
■ 波峰因数, K 因子,变压器减额因数,电话干扰系数
■ 不平衡度(*大值、 rms 偏离),相序分量
可选语言
■汉语(简体)一汉语(繁体)一德语一英语一法语一意大利语一西班牙语一瑞典语一芬兰语一日语一韩语 其它参数
■外形尺寸:200×300×64 mm; 重量:1.9 kg
■使用环境温度:0℃至50℃;存放环境温度: -20℃至55℃; 湿度:10-90%,非冷凝
■ 石英系统时钟:精度1秒
■充电器:90-264VAC47-63Hz
■ 显示:彩色LCD 触摸屏
■ 内存卡:专用可插拔闪存,4G
MAVOWATT 30 Set 1 |
■ MavoWatt 30主机 ■ DranView Pro版软件 ■测量线 ■便携包 ■电池及充电器 ■操作指南 ■ 3个电流TR-2500A(10 ….500A) |
MAVOWATT 30 Set 2 |
■3个电流钳为TR-2510A(1……10A)其它配置同Set 1 |
MAVOWATT 30 Set 3 |
■电流钳Dranflex 3003XL/24 ■适配器RR/PSEURO Dranflex 3000XL/24 其它配置同Set 1 |
MAVOWATT 30 SetX-D,MAVOWATT 30 SetX-E |

-
